Стоящи шевни покривни панели

SENBO Строителни материалидоставя покривни панели със стоящ шев като част от своята продуктова гама от метални покривни системи. Тези панели са оформени на руло от метални намотки в профил с високо ребро и са свързани заедно чрез заключване на вертикалните ръбове на съседните панели. Намират широко приложение в широкообхватни обществени сгради и промишлени съоръжения, където се изисква дълготрайна хидроизолация и устойчивост на вятър.

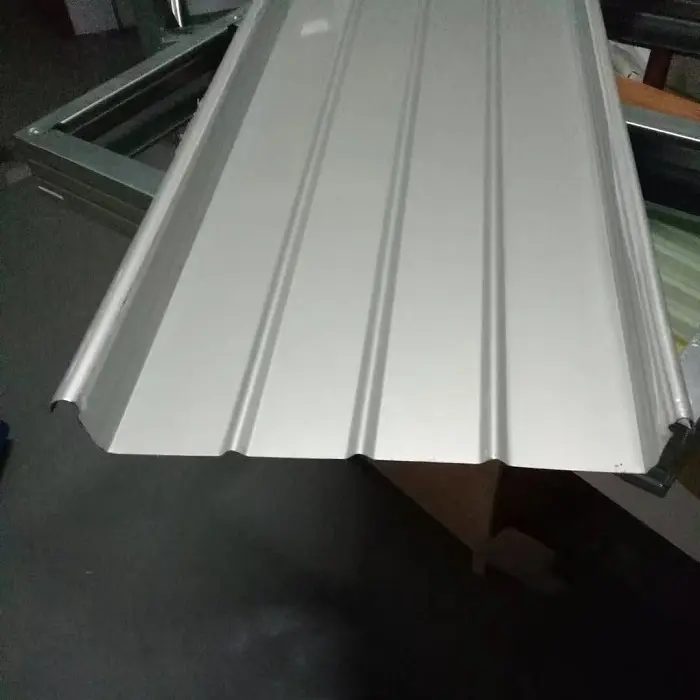

Покривният панел със стоящ шев е профилиран метален компонент, създаден чрез валцоване на метални рулони в напречно сечение с високо ребро. Той образува интегриран покривен монтаж чрез взаимно заключване и заключване на вертикалните ръбове на съседни панели.

За разлика от стандартните профилирани стоманени листове, които се закрепват директно към греди с проникващи винтове, системата със стоящи шевове свързва панелите към греди с помощта на специално проектирани скоби от алуминиева сплав. Тези скоби са закрепени към греди. Панелите се захващат върху скобите и машина за зашиване след това заключва вертикалните ръбове на съседните панели, като използва или единично заключване, или двойно заключване на 360°. Това създава плъзгаща се връзка между панелите и скобите, както и плътно свързващо уплътнение между самите панели.

Опции за основен материал и общи профили

Изборът на основен материал зависи от работната среда и изискванията за издръжливост:

Листове от алуминиево-магнезиево-манганова сплав (класове AA3004/3003):Обикновено дебелина 0,7–1,2 mm, граница на провлачване най-малко 190 MPa, якост на опън 240–285 MPa и плътност 2,73 g/cm³. Това е около една трета от плътността на стоманата. Проектният експлоатационен живот е над 50 години.

Алуцинкови (с алуминиево-цинково покритие) стоманени листове:Предлагат 3–5 пъти по-висока устойчивост на корозия от стандартната поцинкована стомана.

Листове от неръждаема стомана:Подходящ за големи крайбрежни обществени сгради, изискващи висока устойчивост на вятър.

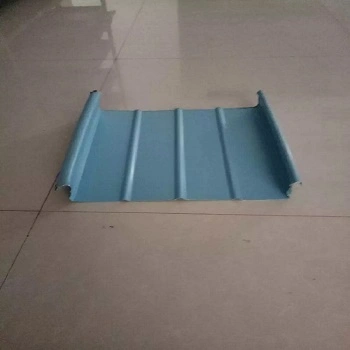

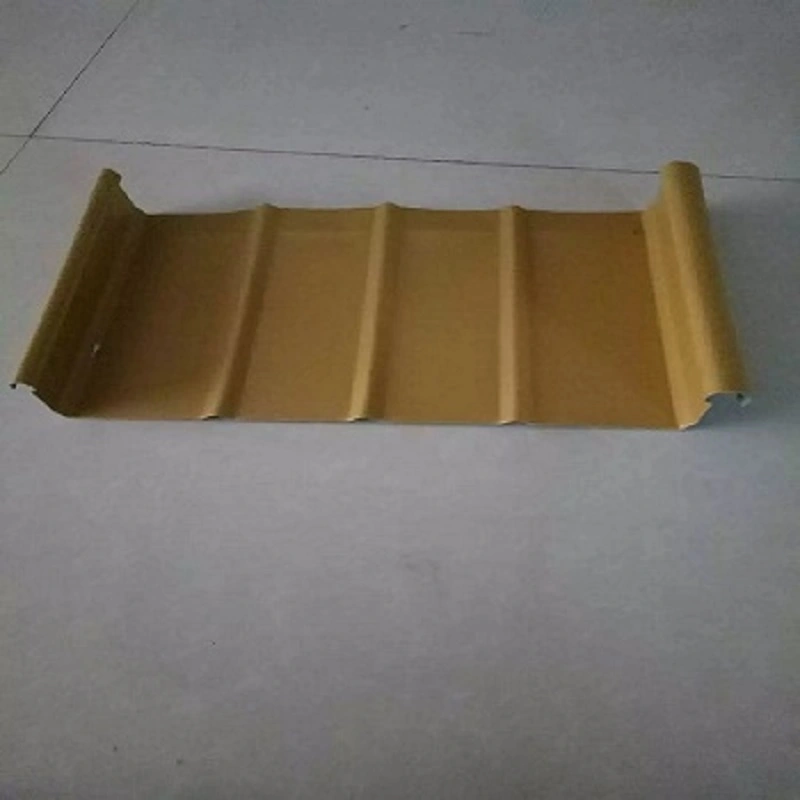

Общите профили на панела включват YX65-300, YX65-330, YX65-400 и YX65-430. Профилът YX65-300 е с височина на ребрата 65 mm и ефективна ширина на покритие 300 mm. В идеалния случай панелите трябва да са непрекъснати по посока на наклона без фуги или винтови връзки. Дължината на профилираните панели обикновено не трябва да надвишава 25 m и трябва да бъдат включени контролни точки за деформация.

Състав на системата и типични приложения на проекта

Цялостната покривна система със стоящ шев обикновено използва многослойна композитна структура. Например, проектът за изложбена зала „Прозорец към бъдещето на Южен Тайху“ използва покривен комплект, състоящ се от основен лист (профилирана стомана), изолационна плоча от каменна вата и покривен панел със стоящ шев. Това интегрира структурна опора, топлоизолация и хидроизолационни функции. По подобен начин проектът за ски курорт Yaoxue Ice and Snow World използва алуминиево-магнезиево-манганова покривна система със стоящ шев, комбинирана с интегрирана топлоизолационна система.

Изпълнение в реални условия

1. Устойчивост на повдигане на вятъра: Проверено чрез пълномащабно тестване

Устойчивостта на вятър е критичен показател за ефективността на покривните системи със стоящ шев в крайбрежните региони и широкомащабни проекти за обществени сгради. Като част от проекта за възстановяване и подсилване на металния покрив на Терминал 2 на летище Нанчанг Чангбей, металният покривен панел HXY-400 със стоящ шев е подложен на систематично тестване чрез пълномащабни изпитания за повдигане на вятъра.

Резултатите показаха, че използването на подсилващи скоби повишава носещата способност при повдигане на вятъра с 4,18 пъти в сравнение с панелите без скоби. Фактори като разстоянието между греди, капацитетът на срязване на конекторите на греди и якостта на огъване на самите греди повлияха пряко върху капацитета на повдигане от вятъра. Изследванията на метални покриви с различни разстояния между греди разкриха пряка връзка между крайното натоварване при повреда на системата от стоящи шевове и разстоянието между греди. Експерименталните резултати са в съответствие с тенденциите, наблюдавани в числените симулации, осигурявайки основа за окончателно проектиране и изграждане на натоварване от вятър.

2. Водонепроницаемост и херметичност: Двойна защита чрез 360° зашиване и предварително инжектиран уплътнител

Покривната система със стоящ шев отговаря на изискванията за херметичност, водонепропускливост и устойчивост на повдигане от вятър чрез използването на предварително инжектиран уплътнител по цялата дължина в металните панели и 360° заключване на шева. Панелите образуват непрекъсната единица по протежение на наклона без фуги или открити винтови връзки, което намалява рисковете от течове, свързани с традиционните покриви с открити крепежни елементи, като корозия в отворите на крепежните елементи и разграждане на уплътнителя.

Необходими са облицовъчни обработки на всички кръстовища, където покривните панели се срещат с фасадни стени или конструкции, стърчащи през покрива. Уплътнителните материали се нанасят в препокриващите фуги. Изисква се сигурно залепване със силиконов уплътнител при припокриването между основната обшивка и панела, докато се използват уплътнителни ленти от пяна между горната обшивка и панела, както и между облицовката на ръба и панела.

3. Управление на термично разширение и свиване: Плъзгащи опори и контролирана деформация

Топлинното разширение и свиване на метални материали при значителни температурни колебания е присъщо физическо явление. Плъзгащата се връзка между покривните панели със стоящи шевове и техните фиксирани опори позволява на панелите да се разширяват и свиват свободно по наклона в отговор на температурните колебания, като по този начин поемат топлинния стрес.

Докато дължината на профилираните панели в идеалния случай не трябва да надвишава 25 метра, трябва да се установят подходящи контролни точки за деформация, за да се ръководи посоката на разширяване и свиване. Това предотвратява изкривяването на панела или отделянето му от опорните конектори. Тази характеристика също така позволява използването на единични дължини на панелите до 35 метра или повече, намалявайки броя на напречните припокривания.

4. Приложение при извити покриви с голям обхват: Валидиране чрез проекта за конгресен и изложбен център на Ксиамен

FLEX-LOK 400 покривна панелна система със стоящи шевове беше използвана за извит метален покрив с голям обхват (99m и 72m) на проекта фаза III на Конгресния и изложбен център Xiamen. Системата се състои от високоякостни поцинковани греди, покривни панели със стоящи шевове и структурни подови настилки. Доказано е, че предлага устойчивост на вятър и корозия, както и хидроизолация и топлоизолация.

По време на строителството покривните панели бяха валцувани на място, а компонентите бяха монтирани в посока, обърната срещу преобладаващия вятър. Бяха наложени строги изисквания за позициониране при монтажа на детайлни фуги. По същия начин покривната система от алуминий-магнезий-манган със стоящ шев беше успешно приложена към сложната извита стоманена конструкция на проекта за изложбена зала „Прозорец към бъдещето“ в Южен Тайху.

5. Стандарти за изграждане и монтаж: Подкрепа от национални стандартни атласи и спецификации

Конструкцията и монтажът на покривни панели със стоящ шев се поддържат от система от стандарти. В съответствие с техническата спецификация JGJ 255-2012 (Техническа спецификация за дневни покриви и метални покриви) има ясно дефинирани допустими отклонения за качеството на монтажа: 5–7 mm отклонение при монтажа на непрекъснати надлъжни компоненти (с праг от 35 метра) и +20/+30 mm отклонение в наклона на металния покрив (с 50 метра праг).

Националният стандартен атлас 24CJ113-1 (Архитектурни детайли за метални панели (Част I): Метална покривна система със стоящи шевове на 360°) предоставя подробни конструктивни чертежи за всички точки на свързване, вариращи от фуги на панели до улуци, ленти за дневна светлина, вентилатори и мълниезащитни проводници.

Подробни спецификации с един поглед

Следните параметри се основават на стандартно производство и съответните национални стандарти. Възможно е персонализиране, за да се отговори на специфични изисквания на проекта.

Основни силни страни на продукта

1. Структурна хидроизолация без дупки за крепежни елементи.Никакви винтове не проникват в повърхността на панела. 360° зашита взаимосвързана връзка, комбинирана с непрекъснат предварително инжектиран уплътнител, намалява рисковете от течове, свързани с отворите на крепежните елементи.

2. Проверяема и регулируема устойчивост на вятър.Пълномащабните тестове за повдигане на вятъра потвърждават, че скобите за укрепване могат да увеличат капацитета на натоварване с 4,18 пъти. Фактори като разстоянието между гредите и товароносимостта на съединителя пряко влияят върху устойчивостта на вятъра на покрива.

3. Адаптивно термично разширение и свиване.Плъзгащите се скоби позволяват на панелите да се разширяват и свиват свободно по наклона. Контролните точки, насочващи деформацията, гарантират, че движението се извършва в предвидената посока, предотвратявайки изкълчване или отделяне на панела.

4. Разнообразни опции за материали.Предлагат се алуминиево-магнезиево-манганова сплав (експлоатационен живот над 50 години), стомана с покритие от Al-Zn и неръждаема стомана, за да отговарят на различни корозивни среди и изисквания на проекта.

5. Пълна поддръжка на стандарти.Проектирането, структурните детайли и приемането на инсталацията се поддържат от GB 50345, JGJ 255-2012 и националния стандартен атлас 24CJ113-1.

Бележки за избор и инсталиране

За ветроустойчив дизайн:Разстоянието между гредите и типът скоба значително влияят на капацитета за повдигане на вятъра. Трябва да се използват пълномащабни тестове или инженерни изчисления, за да се провери избраната конфигурация. Може да са необходими подсилващи скоби в райони със силен вятър.

За приложения с дълги панели:Ако дължината на панела надвишава 25 m, включете контролни точки за деформация, за да насочвате термичното движение. Уверете се, че детайлът на плъзгащата се скоба позволява очаквания обхват на движение без обвързване.

За корозивни среди:Изберете основния материал според условията на експозиция. Al-Mg-Mn сплавта и неръждаемата стомана са подходящи за крайбрежни или индустриални атмосфери. Проверете съвместимостта на покритието с местните фактори на околната среда.

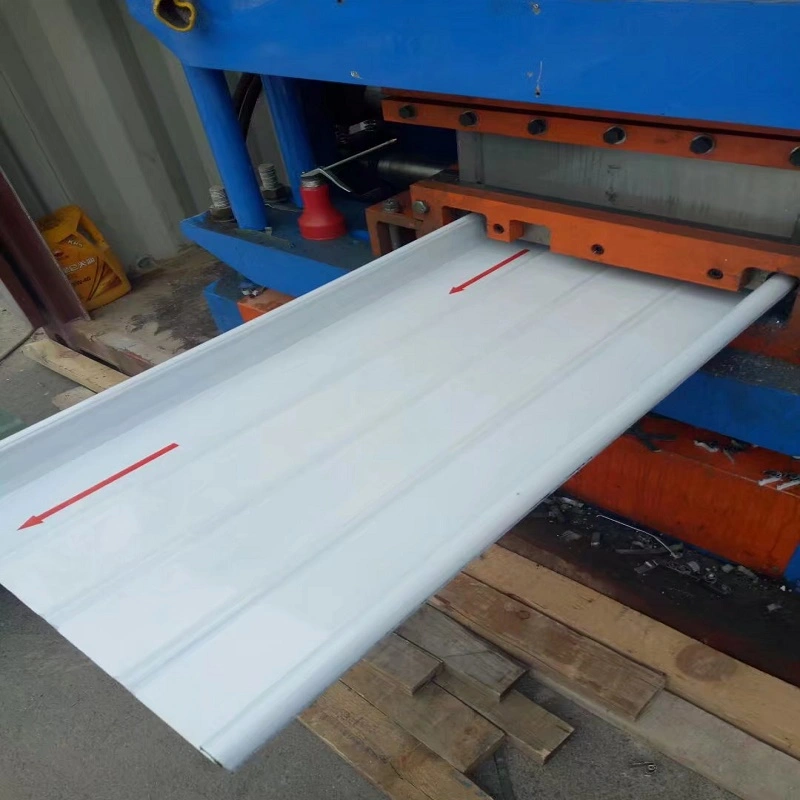

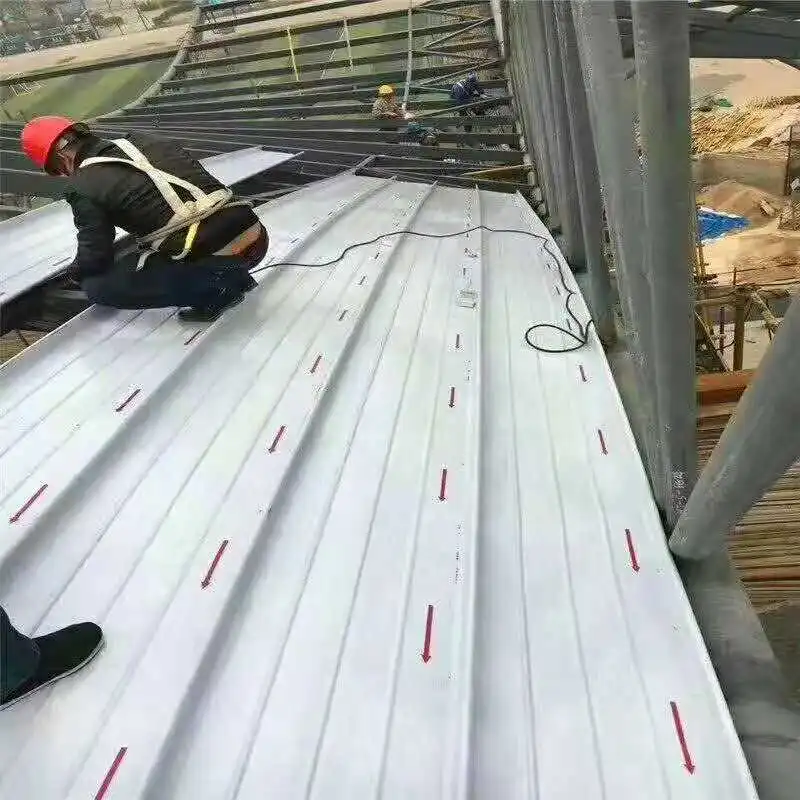

По време на монтажа:Панелите обикновено се формоват на руло на място или във фабрика. Уверете се, че процесът на зашиване се извършва с калибрирано оборудване. Монтирайте панелите в посока, обърната към преобладаващия вятър, където е възможно. Проверете дали всички обшивки и уплътнители са правилно поставени преди зашиване.

Къде се използват тези панели

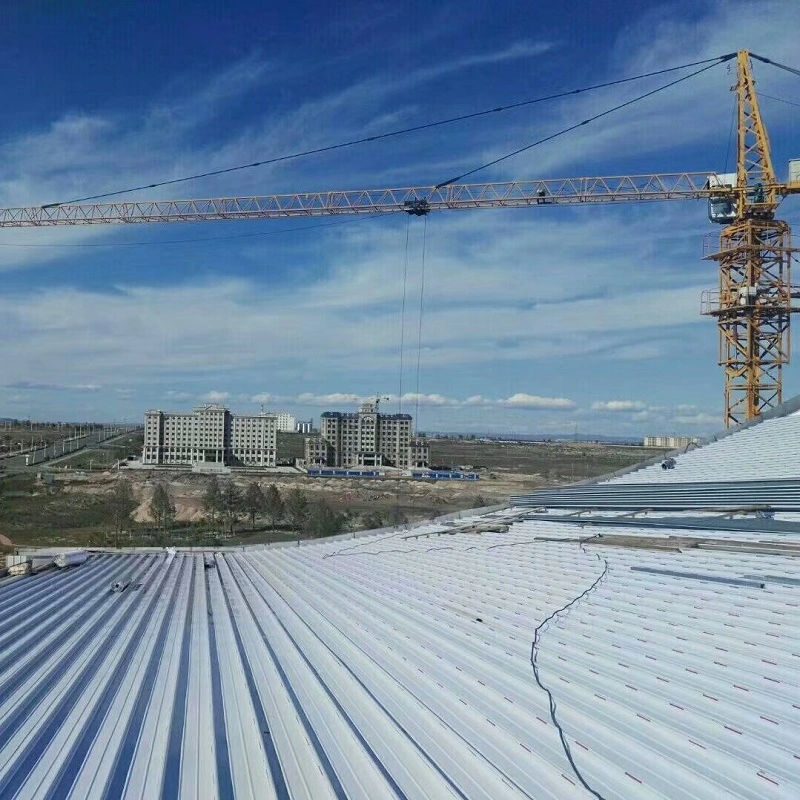

1.Метални покривни системи за големи транспортни възли като летищни терминали и високоскоростни жп гари.

2.Метални покриви за широкообхватни обществени сгради, включително стадиони, изложбени центрове и театри.

3.Покриви за извити или сложни стоманени конструкции с голям обхват, с налични възможности за извиване и огъване.

4.Сгради в крайбрежни, предразположени към тайфуни райони, изискващи висока степен на устойчивост на вятър, като се използват мерки за укрепване на скоби, където е необходимо.

Често срещани въпроси от купувачи

1. Каква е разликата между панелите със стоящ шев и конвенционалните профилирани листове, фиксирани с винтове?

Конвенционалните профилирани листове се фиксират през повърхността на панела с винтове, създавайки точки на проникване, които могат да се превърнат в пътеки за теч с течение на времето. Панелите със стоящ шев използват скрити щипки и механично зашито съединение, така че няма открити крепежни елементи. Това намалява риска от проникване на вода и позволява термично движение чрез плъзгаща се връзка.

2. Какъв основен материал трябва да избера за крайбрежен проект?

За крайбрежни или силно корозионни среди обикновено се препоръчва алуминиево-магнезиево-манганова сплав или неръждаема стомана. Al-Mg-Mn сплавта предлага добра устойчивост на корозия и дълъг експлоатационен живот, докато неръждаемата стомана осигурява по-висока якост за устойчиви на вятър дизайни. Стоманата с Al-Zn покритие може да се използва при по-малко агресивни условия.

3. Как детайлът на плъзгащата се скоба се приспособява към температурните промени?

Панелите се закрепват към конструкцията чрез скоби, които позволяват движение по дължината на панела. Това означава, че панелите могат да се разширяват и свиват, без да налагат напрежение върху крепежните елементи или да причиняват петрол. Може да са необходими контролни точки за деформация на дълги панели за насочване на движението и предотвратяване на изкълчване.

4. Могат ли стоящите шевни панели да бъдат извити за архитектурни покриви?

да Панелите могат да бъдат оформени на руло и след това извити, за да следват изпъкнали или вдлъбнати форми на покрива. Проекти като конгресния и изложбен център Xiamen са използвали системи със стоящи шевове за извити покриви с голям обхват. Специфичната способност за извиване зависи от профила и дебелината на материала.

5. Какви стандарти за монтаж и критерии за приемане се прилагат?

JGJ 255-2012 предоставя допустими отклонения при монтаж, включително отклонение от 5–7 mm за непрекъснати надлъжни компоненти и +20/+30 mm отклонение за наклон на покрива. Националният стандартен атлас 24CJ113-1 предоставя подробни чертежи на свързване. Водонепроницаемостта обикновено се проверява чрез визуална проверка и, когато е необходимо, чрез тестове с маркуч или езерце.
