Alu-Mg-Mn покривни панели

Alu-Mg-Mn покривните панели са формовани на руло от лента от алуминиева сплав AA3004 за покривни и стенни системи със стоящ шев. Сплавта съдържа манган и магнезий, които заедно подобряват здравината и устойчивостта на корозия, като същевременно поддържат материала достатъчно лек за покриви с голям обхват. SENBO проверява степента на входящата сплав, температурата и дебелината на покритието преди формоването на ролката, а производствената линия следи височината на ребрата и ширината на панела на редовни интервали. Това помага да се запази готовият профил в рамките на определения толеранс.

Дизайн на повърхностно покритие и свързване

Повърхността на Alu-Mg-Mn покривния панел е покрита преди оформяне с PVDF флуоровъглеродна система, съдържаща поне 70% флуоровъглеродна смола. Покритието се нанася върху непрекъсната линия след почистване и хроматиране, което подобрява адхезията и равномерността на цвета. Покривната система използва стоящ шев профил с Т-образни скоби. Скобите държат панелите към гредите, като същевременно позволяват движение по наклона на покрива, така че термичното разширение и свиване не натоварват шевовете. Механично заключената фуга образува водоустойчива бариера, без да разчита на уплътнител.

Таблица със спецификации

Измерена производителност и инженерни доказателства

Тегло на панела и структурна ефективност

Плътността на алуминия е 2,73 g/cm³ в сравнение със 7,85 g/cm³ за стоманата. Покривът, изработен от панели AA3004, следователно тежи около една трета колкото еквивалентен стоманен покрив. Това намаление на мъртвото натоварване може да достигне 30% за цялостната покривна конструкция, което позволява по-малки греди, колони и основи. Якостта на опън от 240 до 285 MPa е достатъчна за профили със стоящи шевове и за панели, които трябва да издържат на повдигане от вятъра при дълги разстояния.

Корозионно поведение и експлоатационен живот

Когато е изложен на въздух, алуминият образува плътен оксиден филм, който предпазва основния метал от по-нататъшно окисление. Тестването показва годишна загуба от корозия от около 0,5 микрометра при нормални атмосферни условия. Панел от 0,7 mm все още ще има дебелина около 0,65 mm след 100 години. PVDF покритието добавя още един защитен слой срещу промишлено замърсяване и солени пръски. Тези фактори поддържат проектния живот над 50 години за основния метал.

Термично движение и цялост на шева

Системата със стоящи шевове използва плъзгащи се T-скоби, които позволяват на всеки панел да се движи по наклона на покрива, докато остава свързан с греди. Това предотвратява натрупването на напрежение във фиксирани точки и избягва деформацията на панела. Единичните панели могат да бъдат произведени с дължина до 120 метра без крайни припокривания, което премахва потенциалните пътища на течове и подобрява цялостната водонепропускливост. Толерансът на монтажа се контролира в рамките на 3 mm, а сглобяемата система съкращава времето за изграждане с повече от 30% в сравнение с традиционните методи.

Поведение при пожар и светкавица

Покривната система постига пожароустойчивост клас A1. Алуминият се топи при 660°C и при пожар покривът има тенденция да изгаря локално, вместо да разпространява пламък по повърхността. Това помага на усилията за гасене на пожар, като позволява на топлината и дима да избягат. За мълниезащита, панели с дебелина най-малко 0,7 mm могат да действат като устройства за прекъсване на въздуха съгласно GB 50057, което премахва необходимостта от отделни гръмоотводи и допълнителни покривни прониквания.

Характеристики на продукта

• По-ниско тегло на покрива:Панелът е около една трета от теглото на стоманата, което намалява изискванията за структурна рамка и основи.
• Дългосрочна издръжливост:Естественият оксиден слой и флуоровъглеродното покритие заедно осигуряват повече от 50 години работа в нормална среда.
• Водонепропускливост без уплътнител:Механично заключеният стоящ шев не разчита на уплътнител, който може да старее или да се напука.
• Термичен контрол на движението:Плъзгащите се T-скоби позволяват на покрива да се разширява и свива, без да се натоварват шевовете или панелите.

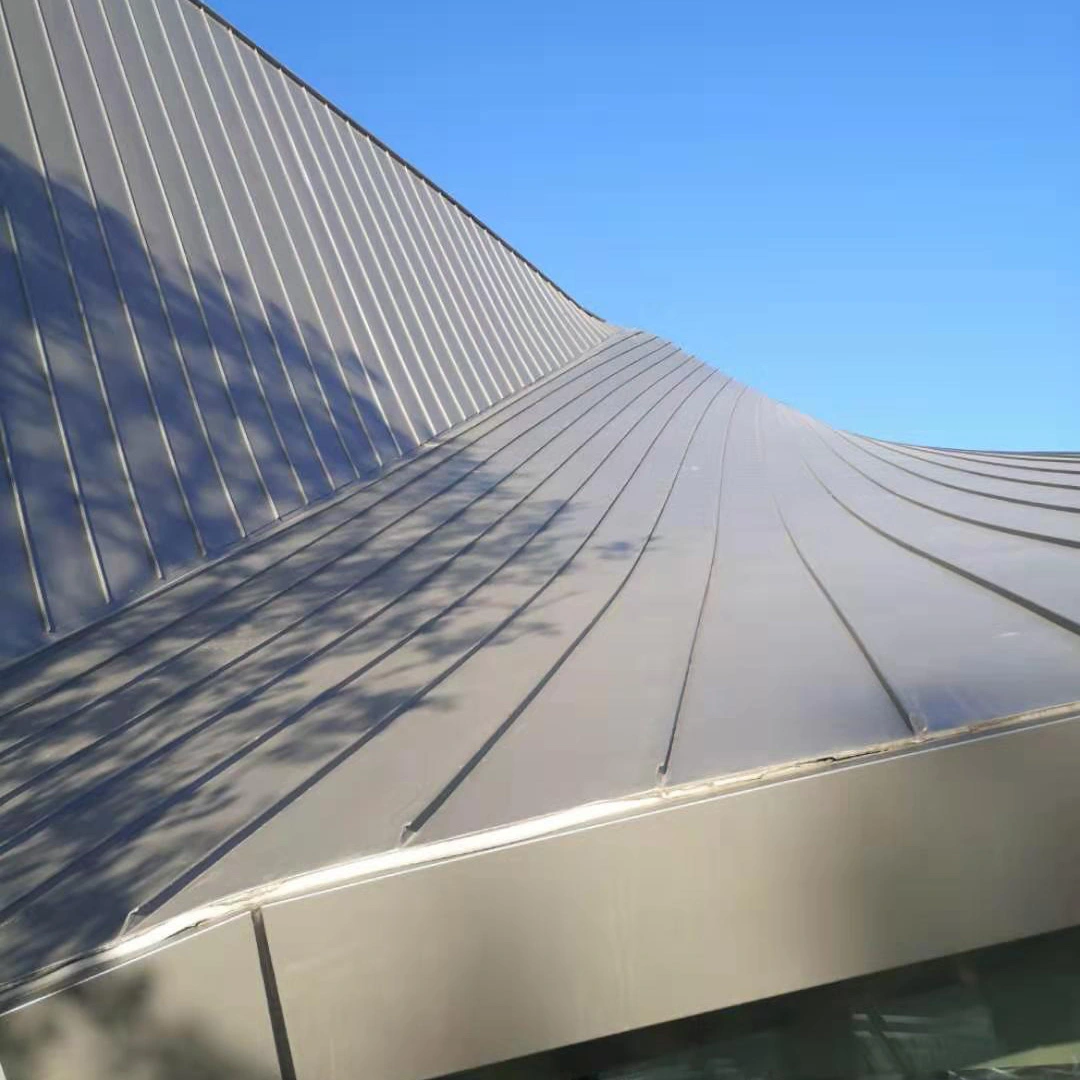

• Гъвкавост на формата:Панелите могат да бъдат оформени в прави, извити, заострени и ветрилообразни профили за сложни геометрии на покрива.
• Възможност за рециклиране:Алуминият е напълно рециклируем в края на експлоатационния си живот.

Къде се използва продуктът

• Покривни и стенни облицовки за летищни терминали и високоскоростни жп гари.
• Обществени сгради с голям размах като стадиони, изложбени центрове и театри.
• Сгради в морска или индустриална среда, където устойчивостта на корозия е важна.
• Проекти за обновяване и смяна на покриви, при които съществуващата конструкция не може да носи тежки стоманени панели.
• Жилищни приложения, където се предпочита лек, дълготраен метален покрив.

Ръководство за инсталиране и работа

• Съхранявайте панелите под капак и ги дръжте сухи. Ако е необходимо съхранение на открито, повдигнете стека и използвайте дишащо покритие.
• Повдигнете панелите с меки ремъци и разпръскващи пръти, за да предотвратите вдлъбнатини или надраскване.
• Изрежете панели с инструменти, подходящи за алуминий. Отстранете стружките и почистете срязаните ръбове преди монтажа.
• Фиксирайте Т-образните скоби на разстоянието, показано на одобрения чертеж. Използвайте крепежни елементи, съвместими с алуминий, за да избегнете галванична корозия.
• Проверете подравняването на панела и захващането на скобата преди зашиване. Използвайте правилните настройки на машината за зашиване за профила на панела.
• За извити покриви потвърдете минималния радиус на огъване с производителя преди производството.

Често повдигани въпроси от изпълнителите

Как се различава AA3004 от AA3003 за покриви?

AA3004 съдържа повече манган и магнезий, което дава по-висока якост и по-добра устойчивост на корозия. Често се избира за покриви със стоящи шевове, които трябва да издържат на по-големи натоварвания от вятър или по-големи разстояния, без да се увеличава дебелината на панела.

Могат ли панелите Al-Mg-Mn да се монтират на извити покриви?

Да, сплавта може да бъде формована на ролка или пресована в извити форми. Минималният радиус зависи от профила на панела, температурата на материала и дебелината на покритието. Доставчикът трябва да потвърди осъществимостта, преди панелите да бъдат произведени.

Какъв е минималният наклон на покрива за Al-Mg-Mn покрив със стоящ шев?

Наклон от 5% е стандартен за повечето детайли. По-ниски наклони може да са възможни с непрекъснати панели и внимателно уплътняване, но инженерът на проекта трябва да провери проекта за местния интензитет на валежите и условията на вятъра.

Винаги ли е необходима пароизолация под металния покрив?

Слой за контрол на парата обикновено се включва от топлата страна на изолацията, за да се предотврати кондензацията вътре в покривното натрупване. Точните слоеве зависят от предназначението на сградата и климата. Проектантът на покривната система трябва да посочи пълния монтаж.

Контрол на качеството и документация

Сертификатите за материали трябва да потвърждават степента на сплавта, температурата, механичните свойства и вида на покритието. Производствените проверки обхващат ширината на панела, височината на ребрата и дължината. За големи проекти пробите могат да бъдат тествани за дебелина на покритието и адхезия. Получаването на място трябва да провери броя на панелите, профила и състоянието на повърхността, преди да започне инсталацията.

Фактори за подбор

• Оценете категорията на атмосферна корозия на обекта, преди да изберете спецификацията на покритието.
• За извити или сложни покривни форми, включете доставчика на панелите отрано, за да прегледате формоспособността и последователността на монтажа.
• Потвърдете проектното натоварване от вятър и проверете дали разстоянието на T-щипката и изборът на крепежни елементи съответстват на изчислените натоварвания.
• Прегледайте плана за достъп до поддръжка. Въпреки че повърхността с покритие изисква малко поддръжка, уплътненията и проникванията все още се нуждаят от периодична проверка.
• Помислете за обхвата на термичното движение на покрива и потвърдете, че системата от стоящи шевове може да се справи с очакваното разширение и свиване.
