Алуминиево-магнезиево-манганови метални панели

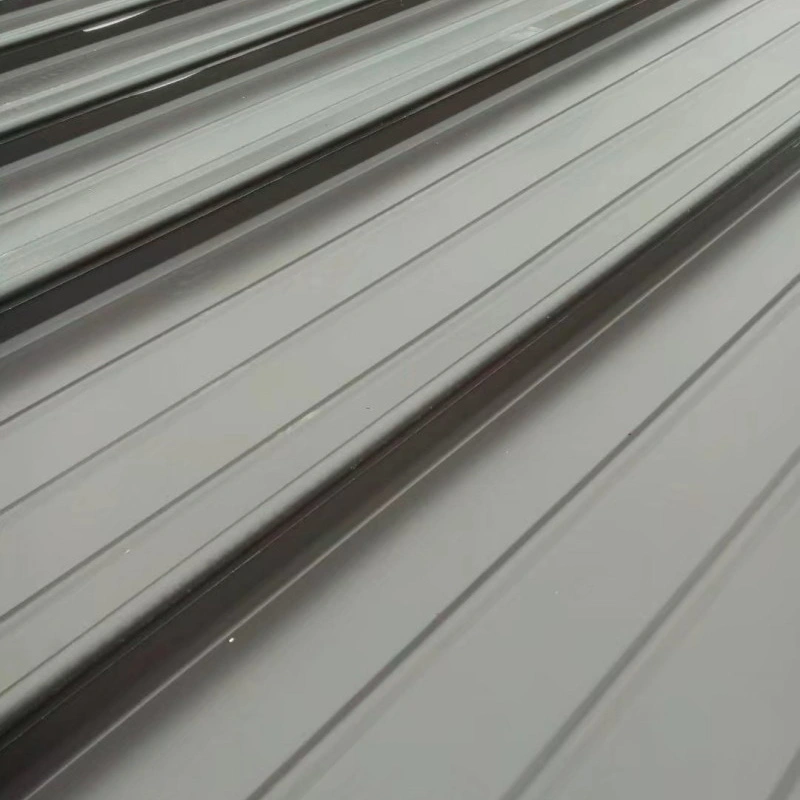

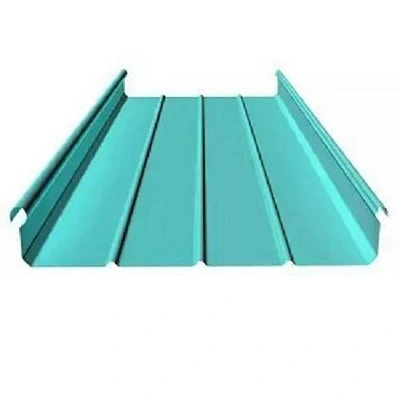

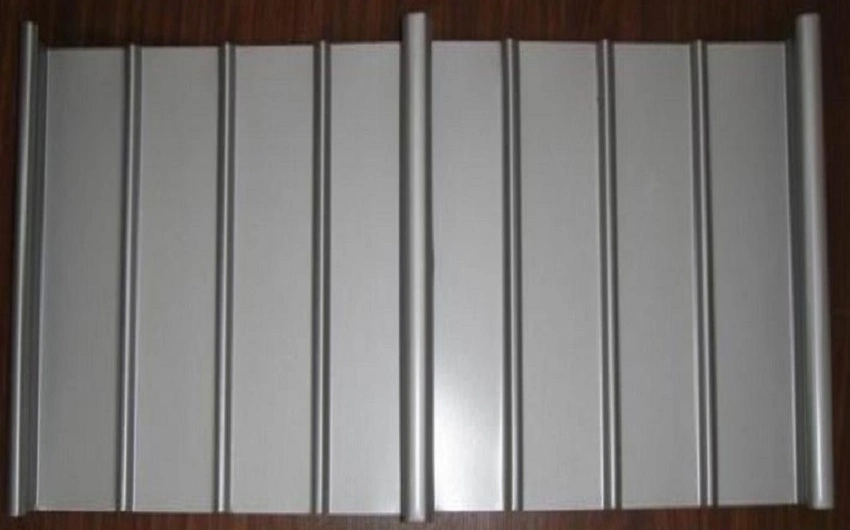

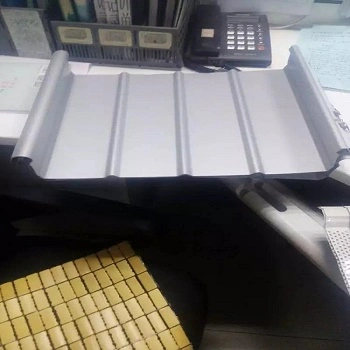

Алуминиево-магнезиево-манганови метални панели за архитектурни покриви и облицовки на стени, формовани на руло от алуминиево-магнезиево-манганова сплав от серия AA3004. Сплавта съдържа приблизително 1,0% до 1,5% манган, 0,8% до 1,3% магнезий, малки количества силиций и мед и баланса алуминий. Този състав дава полезна комбинация от ниско тегло, подходяща здравина и устойчивост на корозия и е съвместим със стандартно оборудване за зашиване и формоване на руло. SENBO доставя тези панели с входящи проверки на класа на сплавта, дебелината на листа и качеството на покритието, а линиите за формоване се наблюдават за точност на профила.

Панелите са широко използвани за големи обществени сгради като летищни терминали, високоскоростни жп гари, спортни стадиони и изложбени центрове. Повърхността получава покритие преди навиване, обикновено PVDF със съдържание на флуоровъглеродна смола над 70%, което осигурява постоянство на цвета и устойчивост на атмосферни влияния. The roofing system is based on a standing seam profile with sliding T-clips. The clips hold the panels securely while allowing thermal movement, and the seam lock creates a watertight joint without relying on sealant.

Технически спецификации

Данни за ефективността и инженерно валидиране

1. Тегло и структурна ефективност

Алуминият има плътност от 2,73 g/cm³, приблизително една трета от тази на стоманата. Използваната тук сплав AA3004 показва якост на опън от 240 MPa до 285 MPa и граница на провлачване от поне 190 MPa. Тези стойности позволяват покривната система да бъде по-лека от сравним стоманен покрив, което намалява натоварването върху носещата конструкция. При сгради с дълги разстояния и ремонтни работи спестяването на тегло може да достигне около 30%.

2. Устойчивост на корозия и експлоатационен живот

Когато е изложена на въздух, повърхността на панела образува плътен слой от алуминиев оксид, който забавя по-нататъшната корозия. Самата сплав е устойчива на атака от много киселини и основи, а PVDF покритието добавя още една защитна бариера. Тези свойства поддържат проектен живот над 50 години за основния метал. Системата за покритие обикновено носи гаранция от 15 до 20 години.

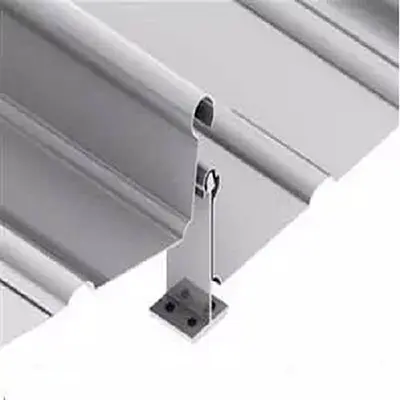

3. Система със стоящи шевове и водонепропускливост

Профилът на стоящия шев използва Т-образни скоби, които се плъзгат по наклона на покрива, за да поемат термично движение. Панелите се произвеждат предварително и се сглобяват на място, което съкращава времето за изграждане с повече от 30% и поддържа толеранс на монтаж в рамките на 3 mm. На гара Fuping South на железопътната линия Xi'an-Yan'an покривът от 4000 m² използва непроникваща механична заключваща система. Резултатът беше водонепроницаема повърхност с добра устойчивост на повдигане от вятър и възможност за следване на сложни форми. Станция Gaoling, с покривна площ от 4 585 m², използва композитна конструкция, която включва стоящ панел, хидроизолационен слой, изолация, пароизолация, акустичен слой и профилиран основен лист с покритие от Al-Zn.

4. Поведение при пожар и светкавица

Покривната система постига пожароустойчивост клас A1. С точка на топене от 660°C, алуминият има склонност да изгаря локално при пожар, вместо да разпространява пламък по повърхността, което може да подпомогне пожарогасенето. За мълниезащита панелите с дебелина най-малко 0,7 mm могат да функционират директно като устройства за прекъсване на въздуха съгласно GB 50057. Това премахва необходимостта от отделни отвори на покрива за мълниеотводи.

5. Формируемост и гъвкавост на дизайна

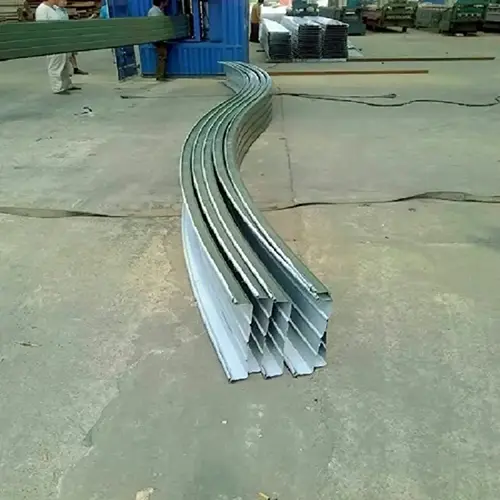

Сплавта може да бъде оформена в прави, изпъкнали извити, вдлъбнато извити и ветрилообразни панели. Това поддържа геометрии на покрив с един наклон, с двоен наклон, с единична извивка и с двойна извивка. Пластичността на материала също помага при операции по зашиване на място.

Характеристики на продукта

• Ниско тегло:С една трета от плътността на стоманата, панелите намаляват собственото натоварване и опростяват манипулирането.
• Дълъг експлоатационен живот:Комбинацията от сплав и покритие е проектирана за повече от 50 години експлоатация при нормални условия.
• Структурна водонепроницаемост:Фугата със стоящ шев не зависи от уплътнител, което намалява поддръжката и риска от течове.

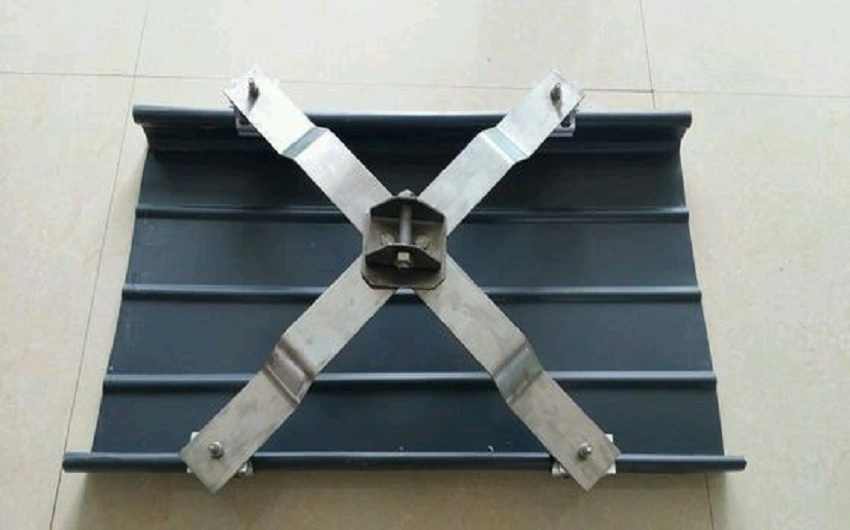

• Приспособяване за термично движение:Плъзгащите се T-скоби позволяват разширяване и свиване, без да натоварват панелите.
• Гъвкавост на формиране:За архитектурни покриви могат да се произвеждат извити и заострени панели.
• Възможност за рециклиране:Алуминият е напълно рециклируем в края на живота си.

Типични приложения

• Покривни и стенни системи за летищни терминали и високоскоростни жп гари.
• Големи покриви за стадиони, изложбени центрове и театри.
• Сгради в морска или индустриална среда, където устойчивостта на корозия е критична.
• Надпокриване и саниране на съществуващи сгради.

Бележки за инсталиране и работа

• Съхранявайте панелите под капак и ги дръжте сухи. Ако е необходимо съхранение на открито, повдигнете стека и използвайте дишащо покритие.
• Използвайте меки сапани и щанги за повдигане, за да избегнете вдлъбнатини или надраскване на повърхността.
• Изрежете панели с инструменти, подходящи за алуминий. Почистете срязаните ръбове и отстранете стружките преди монтажа.
• Следвайте разстоянието на T-образната скоба, показано на чертежите на проекта. Щипките трябва да бъдат фиксирани към греди с посочените крепежни елементи.
• Сглобете панелите само след проверка на подравняването и захващането на скобата. Използвайте правилната машина за зашиване на профила на панела.
• Избягвайте контакт с гола стомана или мед в присъствието на влага, за да предотвратите галванична корозия.

Контрол на качеството и документация

Сертификатите за материали трябва да потвърждават степента на сплавта, механичните свойства и вида на покритието. Проверките на размерите по време на производството покриват ширината на панела, височината и дължината на ребрата. За големи проекти пробите могат да бъдат тествани за дебелина на покритието и адхезия. Получаването на място трябва да провери броя на панелите, профила и състоянието на повърхността преди монтажа.

Съображения за избор

• Потвърдете наклона на покрива и проекта за дренаж, преди да изберете профила на панела и типа на шева.
• Оценете корозионната категория на обекта, за да решите дали е необходимо стандартно PVDF покритие или по-тежка спецификация.
• За извити или сложни покривни форми, включете доставчика на панелите навреме, за да прегледа възможността за формоване и последователността на монтаж.
• Проверете конструкцията за повдигане от вятъра и потвърдете, че разстоянието между T-щипките и крепежните елементи отговарят на изчислените натоварвания.
• Прегледайте плана за достъп до поддръжка. Въпреки че системата със стоящи шевове се нуждае от малко поддръжка, все пак се препоръчва периодична проверка на уплътненията и проникванията.

Често задавани въпроси

Каква е основната разлика между AA3004 и другите алуминиеви сплави, използвани за покриви?

AA3004 съдържа повече манган и магнезий в сравнение с обикновените търговски сплави като 3003. Това осигурява по-добра здравина и устойчивост на корозия, като същевременно остава достатъчно оформяем за профили със стоящи шевове. Той се използва широко за покриви поради този баланс.

Могат ли панелите Al-Mg-Mn да се използват както за стени, така и за покриви?

Да, същият материал и система от стоящи шевове могат да бъдат приложени за облицовка на стени. Размерите на профила могат да се различават, а изискванията за натоварване от вятър за стените трябва да се проверят отделно.

Как се произвеждат извити панели?

Извитите панели се оформят чрез ролковане или пресоване до необходимия радиус. Конусните панели се изработват чрез рязане на листа до променлива ширина преди формоване. Границите на формоване зависят от профила на панела и температурата на материала, така че доставчикът трябва да потвърди осъществимостта в началото на проекта.

Винаги ли е необходима пароизолация под Al-Mg-Mn покрив?

Слоят за контрол на парата обикновено се включва в покривната конструкция, за да се предотврати достигането на влажен въздух до изолацията и причиняването на конденз. Конкретните слоеве зависят от предназначението на сградата и климата. Проектантът на покривната система трябва да посочи подходящото изграждане.
