Подовата настилка е студено формован стоманен панел, използван като постоянен кофраж по време на строителството и като армировка на опън в композитната плоча по време на експлоатация.Строителни материали SENBOдоставя отворени, затворени, повторно влизащи и арматурни системи за подови настилки за стоманени конструкции, заедно със свързаниПрофилирани стоманени листовеиСистеми за аксесоари за строителни материализа цялостни подови сглобки.
Налични са четири основни вида продукти, всеки с различно структурно поведение:

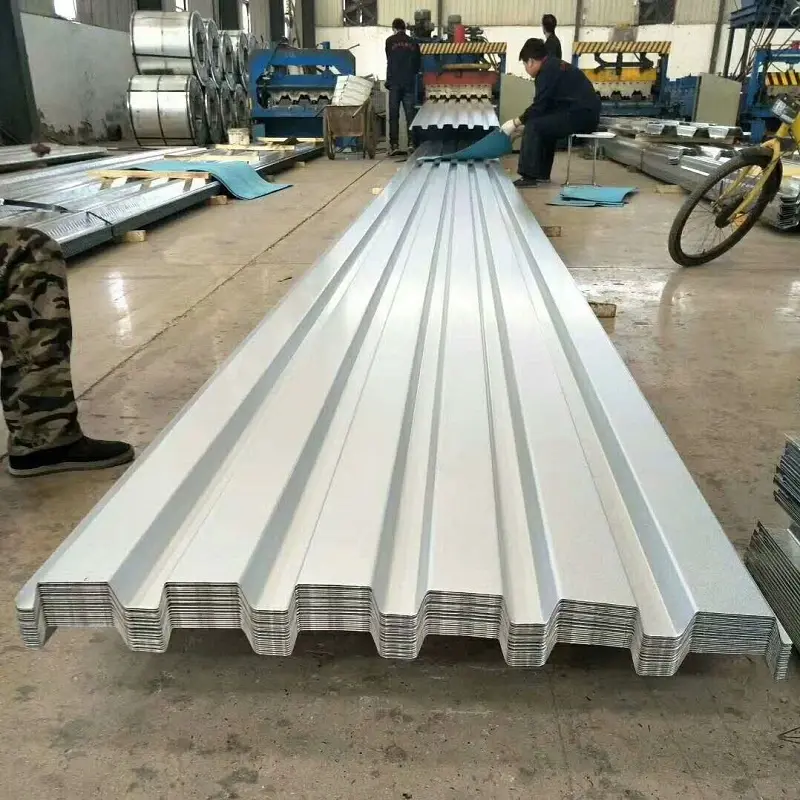

Отворена подова палуба:Има С-образен или подобен вълнообразен профил с видими ребра. Представителните модели включват YXB76-305-915, YXB51-305-915 и YXB75-200-600. Отворената палуба предлага бърз монтаж и по-ниска цена, но функционира предимно като постоянен кофраж, а не като напълно композитен елемент. Обикновено се определя за леки промишлени сгради и складове с умерени изисквания за натоварване.
Повторно влизаща подова палуба:Използва стеснен профил на отваряне за подобряване на пожароустойчивостта и устойчивостта на корозия. Общият модел е YXB51-200-600. В сравнение с отворената палуба, повторно влизащите профили осигуряват по-висока твърдост на плочата и намален разход на бетон, което представлява частично подобрение в поведението на композита.

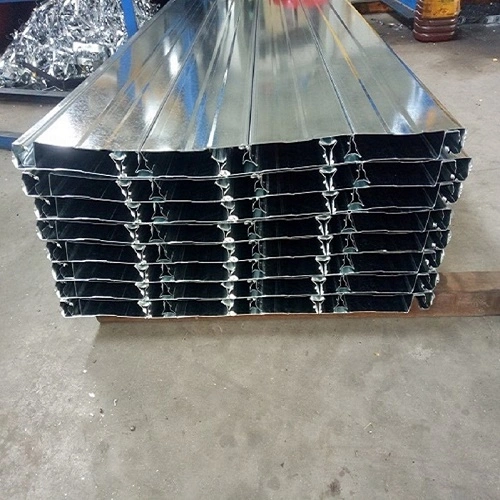

Затворена подова палуба:Включва ребра на срязване върху повърхността на панела, което позволява пълно комбинирано действие между стомана и бетон. Долната страна е равна и визуално чиста. Основните модели включват YXB65-185-555, YXB66-240-720 и YXB65-170-510. Затворената палуба поддържа неподкрепени разстояния от 3,0–4,5 m, предлага по-добра огнеустойчивост и обикновено се използва във високи стоманени сгради.

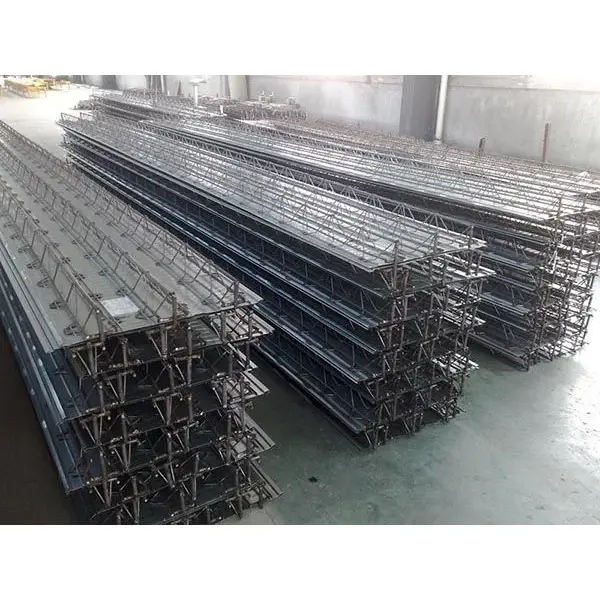

Арматурна подова настилка:Комбинира стоманени пръти HRB400, оформени в ферма с галванизиран основен лист, свързан чрез съпротивително заваряване. Височините на фермите варират от 70 mm до 150 mm, а основният лист е с дебелина 0,5 mm с двустранно цинково покритие от минимум 120 g/m². Връзването на арматурни пръти на място е намалено с 60%–70%, разстоянията без опори могат да достигнат 5 m, а 100 mm плоча постига приблизително 1,68 часа огнеустойчивост.
| Параметър | Диапазон / Опции | Бележки |
|---|---|---|
| Материал | Q235, Q345, DX51D+Z поцинкована стомана | Налична граница на провлачване 235–550 MPa |
| Дебелина на листа | 0,6–1,5 mm | 0,8–1,2 mm най-често |
| Височина на ребрата | 20–130 мм | Зависи от вида на профила |
| Ефективна ширина | 404–1025 мм | Зависи от вида на профила |
| Цинково покритие | 60–275 g/m² (двустранно) | ≥120 g/m² стандарт; по-високи за крайбрежни среди |
| Приложим стандарт | GB/T 12755-2008 | Профилирани стоманени листове за строителството |
Често срещани модели по тип:
Отворен тип:YXB76-305-915, YXB51-305-915, YXB75-200-600, YXB50-250-750, YXB35-125-750, YXB51-342-1025
Затворен тип:YXB65-185-555, YXB66-240-720, YXB65-170-510, YXB46-200-600, YXB40-185-740
Тип арматурна ферма:TD1-70 до TD5-150, височина на фермата 70–150 mm
Изборът на тип подова настилка зависи от няколко специфични за проекта фактора:
Обхват и натоварване:Проектите с малко натоварване и малък обхват могат да използват отворена палуба. Големите разстояния и тежките товари се възползват от затворена палуба или арматурна ферма. Затворената палуба се справя с разстояния без опори от 3,0–4,5 m, докато палубата с арматурни ферми удължава това до 5 m при определени условия.
Пожарни изисквания:Затворената палуба и палубата с арматурни ферми предлагат по-добра противопожарна ефективност от отворената палуба. Някои конфигурации на затворени палуби са преминали тестове за устойчивост на огън и могат да се използват без пръскана огнеупорна защита, когато дизайнът на композитната плоча отговаря на приложимия код. Пожароустойчивостта зависи от дебелината на плочата и бетонното покритие, а не само от палубата.
Последователност на изграждане:Open deck е лек и бърз за монтаж, което го прави подходящ за големи подови площи. Арматурната ферма намалява работата по армировката на място, но изисква време за фабрично предварително производство.
Корозионна среда:Вътрешните приложения обикновено използват цинково покритие от поне 120 g/m². Крайбрежни или химически агресивни среди може да изискват по-високи нива на цинк или алтернативна защита. Цинковият слой основно защитава стоманата по време на строителството; след полагането на бетона бетонното покритие осигурява дълготрайна защита от корозия.
Инспекция на панела:Преди монтажа се уверете, че отклонението от плоскостта на панела е по-малко от 3 mm и че няма значително изкривяване или увреждане на покритието. Дебелината на цинковото покритие и качеството на заварката трябва да се проверяват на входящите материали.
Оформление и фиксиране:Маркирайте централните линии върху стоманените греди преди полагането на панелите, като отклонението се контролира в рамките на 3 mm. Надлъжното припокриване между съседните листове трябва да бъде най-малко 50 mm, осигурено чрез заваряване. Разстоянието за заваряване на шпилки през палубата обикновено не е повече от 300 mm, като проникването на заваръчния шев се проверява в съответствие с проектните изисквания.
Изливане на бетон:Поддържайте спускане на 120±20 mm. Избягвайте директен контакт между вибратора и повърхността на палубата, за да предотвратите повреда на покритието и деформация на панела. Уверете се, че временните опори са правилно позиционирани преди изливането, особено за неподкрепени инсталации, където разстоянието и дебелината на листа трябва да съответстват на проекта.
Чертежи на оформлението:Подгответе подробни чертежи на оформлението преди монтажа, показващи посоката на панела, местата на припокриване, отворите и позициите на шпилките. Неправилните зони трябва да се планират предварително, за да се избегне неконтролирано рязане, което може да повлияе на структурните характеристики.
1.Подови системи за високи и свръхвисоки стоманени конструкции, където обикновено се посочват затворена палуба и арматурна ферма.
2.Индустриални предприятия и логистични складове, където отворената палуба предлага рентабилно решение за лекотоварни мецанини и платформи.
3.Обществени сгради като летищни терминали, стадиони и изложбени центрове с изисквания за дълги етажи.
4.Енергийни съоръжения и енергийни проекти, изискващи повишена пожароустойчивост и товароносимост.
В някои ограждащи конструкции на сгради със стоманена рамка системите за подови настилки са координирани сСандвич панели от каменна ватаза изолация на стени и покриви, оформяйки интегрирана структурна и термична обвивка. Нашият инженерен екип може да помогне с детайлите на интерфейса между тези продукти.
Отворената палуба действа главно като постоянен кофраж и не допринася значително за комбинираното действие. Затворената палуба използва срязващи ребра за свързване с бетона, което позволява на стоманата и бетона да работят заедно под натоварване. Арматурната ферма използва заварена стоманена ферма, която работи подобно на конвенционалната армировка на плочи, като основният лист служи само като кофраж.
Размахът без опори зависи от профила на палубата, дебелината на листа, дебелината на бетонната плоча и натоварването на конструкцията. Затворената палуба обикновено поддържа 3,0–4,5 m без временно укрепване, а палубата с арматурни ферми може да достигне 5 m. Таблиците за обхват на производителя трябва да се използват заедно със специфични за проекта проверки на деформацията.
За стандартни приложения на закрито е типично двустранно цинково покритие от поне 120 g/m². Крайбрежни или корозивни среди може да изискват по-високи тегла на покритието. Поцинковото покритие защитава стоманата по време на строителната фаза; Дългосрочната защита от корозия се осигурява от бетонното покритие след полагане.
Не винаги. Затворената палуба и арматурната ферма могат да се монтират без подпори, когато разстоянието и дебелината на листа са в границите на производителя. Откритата палуба често изисква подпори или намалени разстояния. Трябва да се извършат изчисления на деформацията и проверка на натоварването на конструкцията, преди да се избере опция без опори.
да Дебелината на листа, ефективната ширина и дължината могат да се регулират според изискванията на проекта. Персонализираните профили и отвори трябва да бъдат потвърдени по време на етапа на чертане на оформлението, за да се избегне вторично рязане на място, което може да компрометира структурните характеристики.
