Подова настилка от арматурни ферми

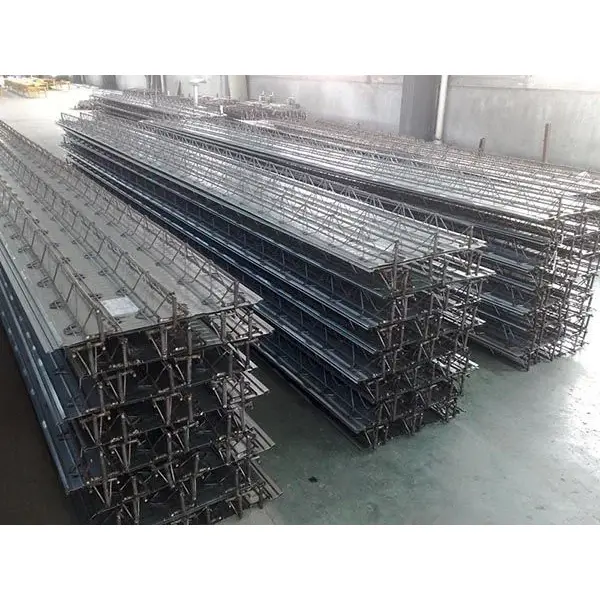

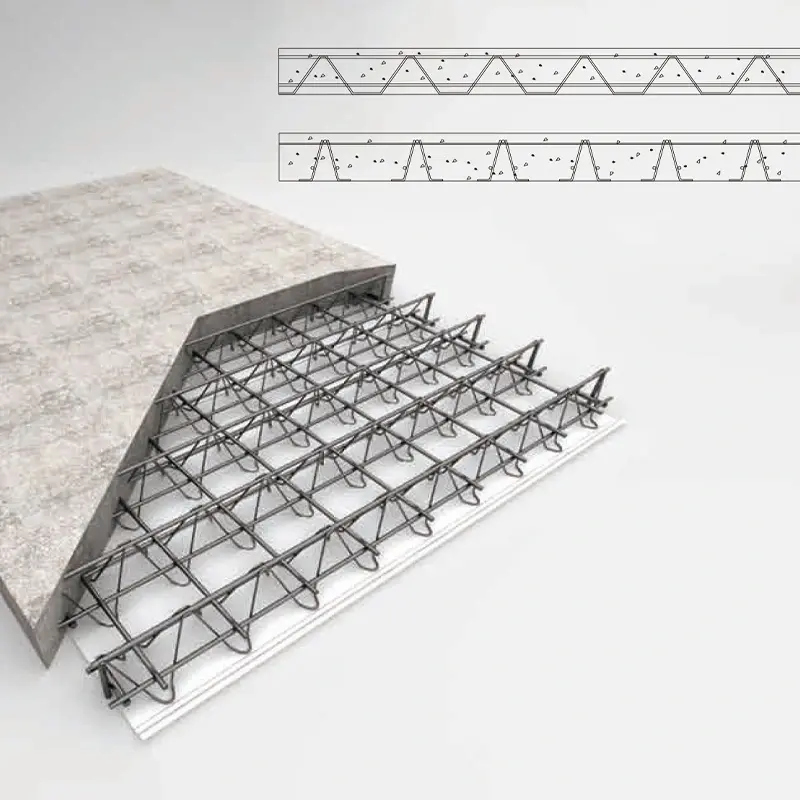

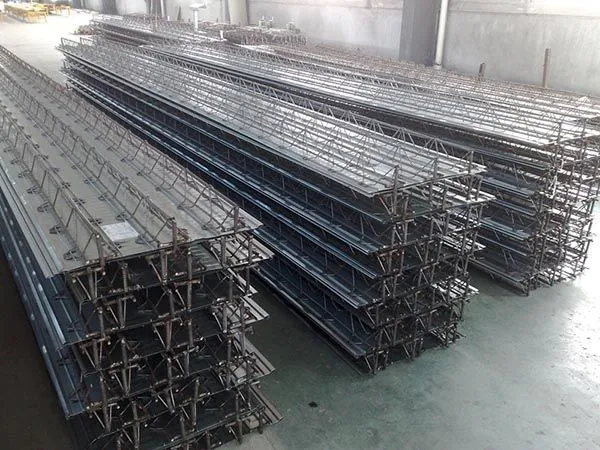

Подовата настилка от арматурна ферма е композитен носещ панел, образуван чрез комбиниране на стоманена арматурна ферма с долна плоча на автоматизирана производствена линия. Самата ферма се състои от горни греди, долни греди и решетки, съединени чрез съпротивително точково заваряване, създавайки стабилна триъгълна структура. След това тази ферма се заварява към долна плоча, обикновено галванизиран стоманен лист с дебелина 0,5 mm или фиброциментова плоскост.

Строителни материали SENBOдоставя този продукт като част от своята гама подови настилки от стоманена конструкция. Декингът служи като постоянен кофраж по време на строителството и по-късно допринася за структурните характеристики на бетонната плоча.

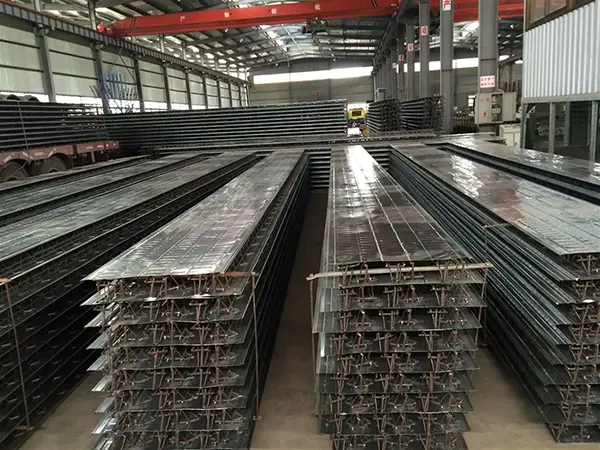

Структурен състав и материали

Горният и долният пояс обикновено са изработени от стомана HRB400 или CRB550, докато лентовите пръти обикновено използват стомана HPB300, HRB400 или CPB550. Вертикалните и хоризонталните опорни пръти обикновено са HPB300 или HRB400.

Когато като долен кофраж се използва поцинкована стоманена ламарина, дебелината му е 0,5 mm, границата на провлачване е най-малко 250 N/mm², а теглото на двустранното поцинковано покритие е най-малко 120 g/m². Долният лист се предлага в две ширини: тип A (600 mm) и тип B (576 mm).

Височините на стоманените ферми варират от 50 mm до 340 mm, съответстващи на дебелина на плочата от 80 mm до 370 mm. Диаметърът на горния и долния пояс е 6–12 mm, а диаметърът на лентата е 4–8 mm. Съществуват няколко продуктови серии, като TD1–TD7 и HB1–HB8, като TD3-90 е често използван модел.

Класификация на продуктите по долен кофраж

Продуктите се класифицират въз основа на вида на дънния кофраж. Традиционният тип използва поцинкована стоманена ламарина, докато постоянният (неотстраним) тип използва фин добавъчен бетон или фиброциментова плоскост. Съгласно националните стандартни атласи 23CG56-1 и 23CG56-2, продуктите за постоянен долен кофраж елиминират необходимостта от отстраняване на кофража на място, осигуряват гладко покритие от долната страна и са подходящи за влажна или чиста среда, както и за сгради без окачени тавани.

Изпълнение в реални проекти

1. Приложение за супервисоко строителство: 140 800 m² настилки от ферми

Изграждащ се в момента супер висок проект има обща застроена площ от 218 000 m². Кула A се издига на 39 етажа (176,1 m), а кула B достига 51 етажа (212,4 m). Проектът използва 140 800 m² системи от ферми и 16 100 m² ръбов кофраж. Дебелините на плочите варираха от 110 mm до 150 mm, а фермите бяха произведени чрез високочестотно съпротивително точково заваряване.

В сравнение с традиционните плочи за отливане на място, този метод елиминира монтажа на кофража, отстраняването на кофража и ръчното завързване на арматурата. Качеството на конструкцията остава стабилно и надеждно през цялото време.

2. Проверка на дълъг обхват и голяма конзола

Изложбеният център Zhongguancun AI Science and Technology Park е пилотен проект за „сграда с нулеви въглеродни емисии“ в Пекин. Четириетажната стоманена рамкова конструкция е проектирана за сеизмичен интензитет 8. Тя има максимален обхват от 3,5 m и максимална дължина на конзолата от 8,25 m.

Използвана е подова настилка тип ТД3-90 с височина на фермата 90 мм и обща дебелина на плочата 120 мм. Максималният неподдържан участък по време на строителството е 3,0 m. В зоната на конзолата от 8,25 m бяха монтирани временни двойни вертикални стълбове в средата на разстоянието, за да предизвикат наклон нагоре от 1,5‰, гарантирайки структурна безопасност.

3. Проверка на устойчивост на огън и корозия

Армировката е изцяло обвита в бетон, осигурявайки огнеустойчивост, подобна на традиционните плочи за отливане на място. Тестовете показват, че плоча с дебелина 100 mm (съответстваща на 70 mm висока стоманена ферма) постига клас на огнеустойчивост от 1,68 часа. Поцинкованата ламарина не изисква допълнителна противопожарна защита.

В сравнение с композитните плочи, използващи профилирани стоманени настилки, стоманените подови настилки предлагат по-добра устойчивост на корозия. Тъй като поцинкованата стоманена ламарина не допринася за носенето на структурно натоварване във фазата на експлоатация, ръждата не може да компрометира структурната цялост.

4. Данни за ефективността на строителството и разходите

Фабричното производство осигурява равномерно разстояние между армировката и постоянна дебелина на бетонното покритие. Работата по връзване на арматура на място е намалена с 60%–70%. За проекта за сутерен на Xiqing Houtai Plot G в Тиендзин, използването на тази технология съкрати периода на строителство с приблизително 10 дни и доведе до общо спестяване на разходи от 1,972 милиона RMB. Цялостната цена на квадратен метър беше с повече от 20% по-ниска от традиционните композитни плочи.

Техническите спецификации с един поглед

Следните параметри се основават на индустриалния стандарт JG/T 368-2012 и националните стандартни атласи. Налично е персонализиране.

Защо тази система работи

1. Фабричната сглобяема изработка осигурява последователност.Фермата е оформена чрез автоматизирано съпротивително точково заваряване, което поддържа равномерно разстояние между армировката и прецизни размери. Това намалява свързването на арматура на място с 60%–70% и води до по-постоянно качество на конструкцията.

2. Двупосочна твърдост, сравнима с плочите за отливане на място.Системата може да бъде проектирана като двупосочна плоча, предлагаща твърдост, подобна на излята на място стоманобетонна плоча с двупосочна армировка. Сеизмичните характеристики обикновено са по-добри от профилираните стоманени композитни плочи.

3. Устойчивост на огън и корозия без допълнителни покрития.Тъй като армировката е изцяло обвита в бетон, плоча от 100 mm постига пожароустойчивост от 1,68 часа без огнеупорна защита. Поцинкованата ламарина служи само като кофраж, така че корозията не влияе върху безопасността на конструкцията.

4. Гладък софит и намалена дебелина на плочата.Долната страна е плоска. В сравнение със стандартните профилирани стоманени настилки, общата дебелина на плочата може да бъде намалена с 30–50 mm, като същевременно се поддържа същата светла височина на тавана, което спомага за намаляване на височината от пода до пода.

5. Разходи и ползи от графика.Кофражът е елиминиран, укрепването е сведено до минимум и многоетажното едновременно строителство става възможно. Долният лист постига 96% използване на повърхността със само 0,5 mm дебелина на стоманата, намалявайки консумацията на материал.

Съображения за проектиране и монтаж

За двупосочен дизайн на плоча:Настилът от арматурни ферми може да бъде проектиран като двупосочна плоча чрез добавяне на допълнителна армировка в напречна посока. Потвърдете със строителния инженер, че оформлението на панела и условията за поддръжка отговарят на проектните допускания.

За приложения за постоянен долен кофраж:Изберете дребнозърнест бетон или фиброциментови плоскости, когато се изисква гладка долна страна без окачен таван. Уверете се, че средата е подходяща за избрания материал за дънен кофраж.

За дълги конзоли:Може да са необходими временни опори, както беше показано в проекта Zhongguancun, където бяха използвани двойни стълбове за предизвикване на наклон нагоре. Изчислете изискванията за деформация и наклон на базата на действителната дължина на конзолата и строителните натоварвания.

По време на монтажа:Осигурете качество на заваряване на всички възли и опори. Следвайте указаното разстояние на заваръчния шев и налягането на електрода. За поцинковани листове избягвайте прекомерна топлина, която може да повреди покритието. Предпазвайте панелите от влага, ако се съхраняват на място за продължителни периоди.

Типични приложения

1.Подови и покривни системи за високи и свръхвисоки стоманени конструкции.

2.Дългопролетни и едроконзолни подови конструкции.

3.Оперативни платформи и подове в промишлени предприятия и логистични складове.

4.Сгради, изискващи устойчивост на влага, устойчивост на корозия или чисти помещения, където се препоръчва постоянен долен кофраж.

Често задавани въпроси

1. Как се сравняват настилките от арматурни ферми и композитните плочи от профилирана стоманена ламарина?

Композитните плочи от профилирана стоманена ламарина разчитат на стоманената настилка както като кофраж, така и като армировка на опън. Настилките на арматурни ферми използват отделна стоманена ферма за структурна армировка, така че долният лист служи само като кофраж. Това означава, че долният лист може да бъде по-тънък (0,5 mm) и корозията не засяга структурния капацитет. Долната страна на плочата също е по-плоска.

2. Какво е предимството на системата за постоянен долен кофраж?

Постоянният долен кофраж (финозърнест бетон или фиброциментова плоскост) елиминира необходимостта от отстраняване на кофража след втвърдяване на бетона. Осигурява гладка, чиста долна страна, която може да бъде оставена открита без окачен таван. Това е особено полезно при влажни, чисти или архитектурни приложения.

3. Може ли да се използва настилка от арматурни ферми за двупосочни плочи?

да Чрез добавяне на напречна армировка и съответно проектиране на опорите на панела, системата може да постигне поведение на двупосочна плоча, подобно на плоча за отливане на място. Проектът трябва да отчита размерите на панела и ориентацията на фермата.

4. Каква временна опора е необходима по време на строителството?

Изискванията за опора зависят от височината на фермата, дебелината на плочата и разстоянието. За типични разстояния до около 3 m може да не е необходима временна опора. За по-големи разстояния или конзоли се използват временни стълбове или подпори. Таблиците за обхват на производителя и изчисленията на строителния инженер трябва да определят точното разположение.

5. Кои стандарти уреждат настилките от арматурни ферми?

Основният промишлен стандарт е JG/T 368-2012 „Стоманени подови настилки“. Проектните референции включват национални стандартни атласи 22G522-1 и 23CG56-1/2. Изпитването на материалите и заварките следва изискванията в тези документи.
