Носещи подови настилки

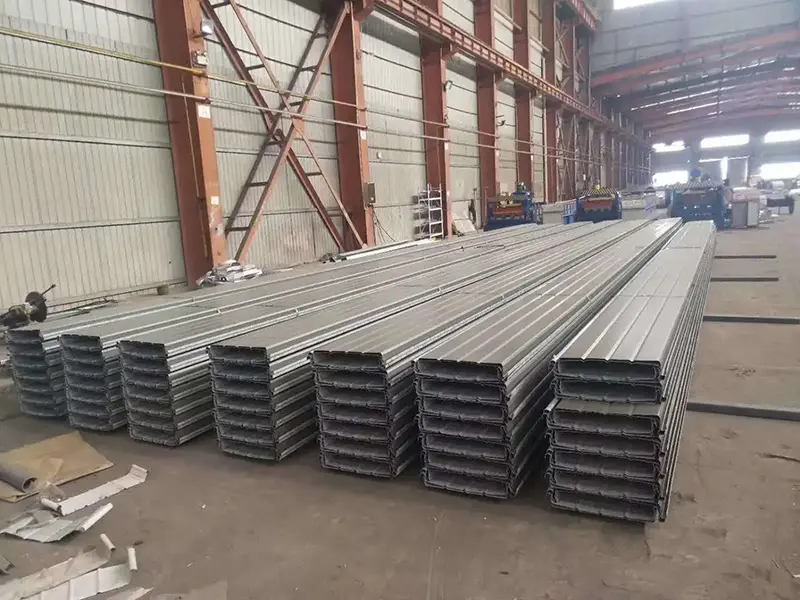

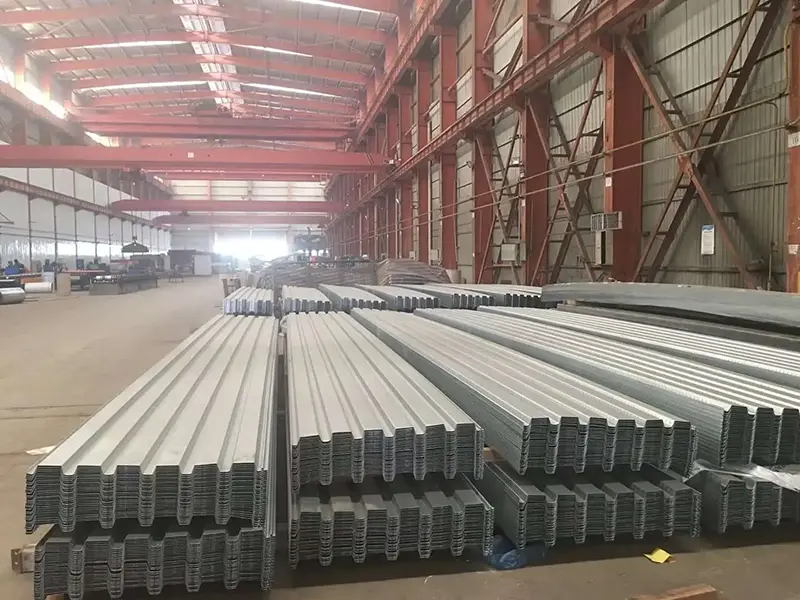

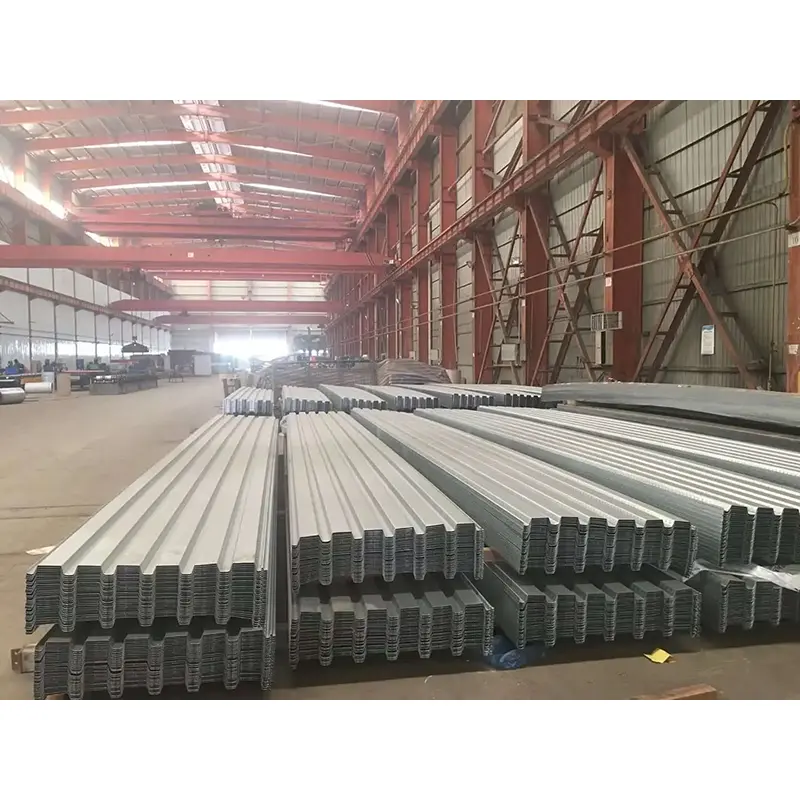

Носещите подови настилки, известни още като стоманени подови настилки или профилирани стоманени настилки, са студено валцувани строителни компоненти, изработени от поцинкована стоманена ламарина. Неговото вълнообразно напречно сечение има формата на V, U или трапец, в зависимост от профила.Строителни материали SENBOдоставя тези панели като част от продуктовата си гама от стоманени конструкции, предлагайки опции както с отворен профил, така и със затворен профил за композитни подови системи.

По време на строителството панелите действат като постоянен кофраж. След като бетонът се втвърди, те служат като армировка на опън в долната част на плочата. Тази двойна функция е това, което прави системата структурно ефективна и икономична.

Видове профили и опции за материали

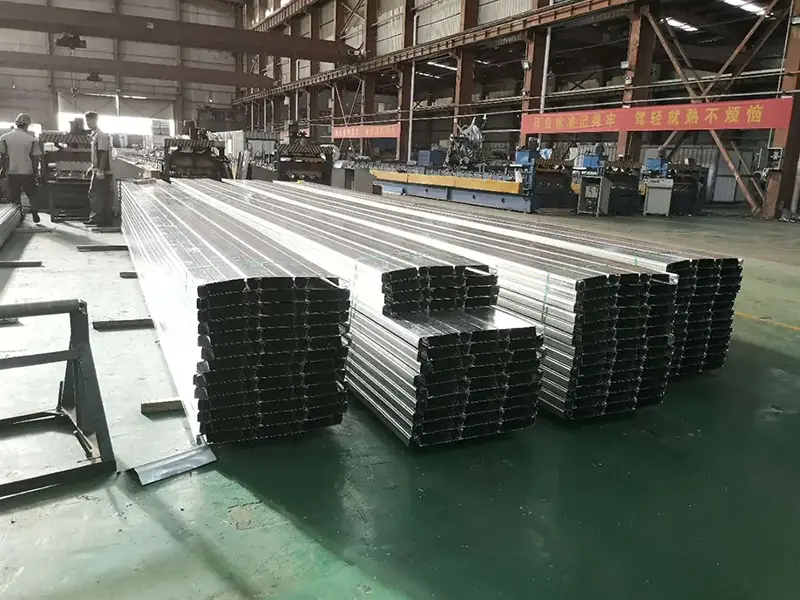

Декингът с отворен профил, като YX76-305-915 и YX75-300-880, включва ребра с отворени върхове. Този дизайн улеснява поставянето на армировъчни пръти и прокарването на комунални линии на обекта. Моделите със затворен профил, включително YX60-263-790 и YXB65-185-555, имат противоположния подход: ребрата са напълно затворени, създавайки плоска долна страна и по-добра пожароустойчивост.

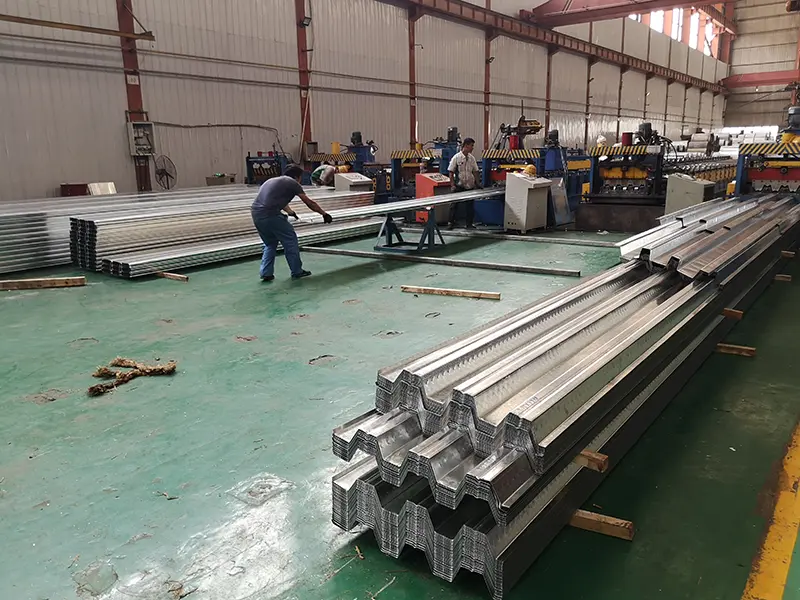

Що се отнася до основните материали, се използват горещо поцинковани стоманени намотки в степени като DX51D+Z, Q235 и Q345. Теглото на цинковото покритие може да се регулира от 40 до 600 g/m², за да отговаря на специфичните антикорозионни нужди. 21-етапен процес на ролформиране оформя панелите с дължини, персонализирани за всеки проект. Монтажните екипи обикновено могат да покриват 2000–3000 m² на ден.

За да образуват интегрирана структурна система, панелите са заварени към стоманени греди през палубата с помощта на срязващи се шпилки, докато съседните панели са свързани със специализирани затягащи инструменти.

Утвърдена на място производителност

1. Механични свойства: Измерена носеща способност

Вземете за пример палубата с отворен профил YX75-300-880. С височина на ребрата от 75 mm, разстояние между ребрата 300 mm и ефективна ширина от 880 mm, версията с дебелина 1,0 mm осигурява инерционен момент от 135 cm⁴/m. Товароносимостта на строителния етап е 3,2 kN/m², а максималната товароносимост на композитната плоча достига 8,5 kN/m². Когато дебелината се увеличи до 1,2 mm, инерционният момент се повишава до 190 cm⁴/m, повишавайки крайната мощност до 12,0 kN/m².

Моделът YX51-342-1025 разказва подобна история. Степента на използване на материала му е 82%, а панелът от 1,0 mm осигурява инерционен момент от 63,50 cm⁴/m с модул на еластичност на сечението от 20,13 cm³/m.

2. Якост на материала и показатели на умора

Якостта на провлачване може да се регулира в широк диапазон, от 235 MPa до 550 MPa, с крайна якост на опън между 340 и 700 MPa. При динамично натоварване, животът на умора достига 2 милиона цикъла, както е посочено в EU EN1993-1-3. При тестване със солен спрей, поцинкованите панели издържат до 2000 часа без появата на червена ръжда, което означава експлоатационен живот над 25 години в крайбрежни среди.

3. Оптимизиране на височината и сечението на ребрата

Секцията с височина на ребрата от 51 мм е била подложена на симулация на динамика на течности, за да се оптимизира нейната форма. Със 120 mm бетонна плоча, тя постига вертикална носеща способност от 3,5 kN/m² и предлага 42% по-голяма устойчивост на огъване от сравнима конструкция с ребра от 35 mm. Анализът на крайните елементи допълнително потвърждава коефициент на равномерност на преноса на натоварване от 0,92 за участъка със стъпка на ребрата от 233 mm, което помага да се избегне концентрацията на напрежение от 25%, често наблюдавана при конвенционалните настилки.

4. Сеизмична и пожароустойчивост: Проверено чрез тестване

Не са пренебрегнати и сеизмичните характеристики. Избраните модели отговарят на изискванията за проектиране на зони Intensity 8. Проведени са и тестове за пожар: продуктите със затворен профил отговарят на изискванията за пожароустойчивост, без да се налага нанасяне на огнеустойчивост чрез пръскане.

Преглед на техническите данни

Таблицата по-долу обобщава стандартните производствени параметри. Възможно е персонализиране за специфични изисквания на проекта.

Основни спецификации на модела

Ключови експлоатационни характеристики

1. Двойна функционалност.Един продукт служи за две цели: постоянен кофраж по време на строителството и укрепване на опън, след като плочата е в експлоатация. Това естествено намалява общото потребление на стомана.

2. Ефективност на строителството.Няколко етажа могат да бъдат монтирани едновременно, като бетонът се излива на етапи. Ежедневното покритие на инсталацията от 2000–3000 m² поддържа проектите да се движат бързо.

3. Проверими механични свойства.Якостта на провлачване се регулира от 235 до 550 MPa, а капацитетът на натоварване на композитната плоча е потвърден чрез тестване. Пълен набор от спецификации на модела е достъпен за избор.

4. Устойчивост на корозия.С нива на поцинковане, които могат да се настройват от 40 до 600 g/m² и устойчивост на солен спрей до 2000 часа, панелите осигуряват експлоатационен живот от над 25 години дори в крайбрежните региони.

5. Гъвкавост на профила.Профилите с отворени ребра опростяват поставянето на армировката и прокарването на комунални услуги, докато профилите със затворени ребра предлагат плоска долна страна и подобрена огнеустойчивост. Правилният избор зависи от приоритетите на проекта.

Съображения за проектиране и монтаж

За декинг с отворен профил:Този тип работи добре, когато е необходимо поставяне на армировка на място или прокарване на комунални услуги вътре в ребрата. Имайте предвид, че може да са необходими допълнителни противопожарни мерки в зависимост от степента на пожар на проекта.

За декинг със затворен профил:Ако е желана плоска долна страна за закрепване към тавана или ако целта е да се избегне нанасянето на огнеупорна струя, моделите със затворен профил са по-подходящи.

За крайбрежни или корозивни среди:Трябва да се посочи по-тежко цинково покритие до 600 g/m². Докладите от тестовете със солен спрей са достъпни при поискване, за да се провери ефективността.

По време на монтажа:Срязващите се шпилки трябва да бъдат заварени през палубата в стоманената греда според определения модел и разстояние от ръба. Съседните панели трябва да се захванат плътно със затягащи инструменти, а временните опори трябва да бъдат проверени по време на изливането на бетон, за да се контролира деформацията.

Типични приложения

1.Високите и свръхвисоките стоманени конструкции се нуждаят от надеждни подови и покривни системи, а носещите настилки отговарят на тази роля.

2.Обществени сгради с голям размах, включително стадиони и летищни терминали, се възползват от структурната ефективност на системата.

3.Логистичните складове и индустриалните предприятия често използват тези панели за работни платформи и подове.

4.Всеки проект за стоманена конструкция с кратки графици и поетапни работни процеси може да се възползва от бързия монтаж, който тази система предлага.

Често задавани въпроси

1. Каква е разликата между носещи настилки с отворен и затворен профил?

Декингът с отворен профил оставя върховете на ребрата открити, което опростява поставянето на армировката и инсталацията на помощните средства. Декингът със затворен профил обхваща изцяло ребрата, което води до плоска долна страна и обикновено по-добра пожароустойчивост без покритие със спрей. Изборът зависи от структурните, противопожарните и архитектурните нужди.

2. Как се избира теглото на цинковото покритие?

Това зависи преди всичко от експозицията на околната среда. Вътрешните приложения обикновено използват стандартно покритие от 120–275 g/m². Крайбрежни или силно корозивни среди изискват по-тежки покрития, до 600 g/m². Ние можем да помогнем при определянето на подходящата спецификация, след като условията на проекта са известни.

3. Каква височина на ребрата трябва да избера за даден обхват и натоварване?

По-високите ребра, като 75 мм, осигуряват по-голяма твърдост и товароносимост, което позволява по-дълги разстояния или по-тежки товари. Долните ребра, около 51 mm, работят добре за по-къси разстояния и по-леки товари. Винаги трябва да се извършва структурно изчисление, за да се потвърди оптималният профил и дебелина.

4. Могат ли панелите да се монтират без временно укрепване?

Зависи от профила на панела, дебелината, обхвата и строителните натоварвания. Някои конфигурации са проектирани за монтаж без опори до определени разстояния. Трябва да се направи справка с таблиците за обхват на производителя и строителният инженер трябва да провери последователността на конструкцията.

5. Какви стандарти се прилагат за носещи подови настилки?

Основните препратки са GB 55004-2021 (задължителен код за композитни конструкции) и националният стандартен атлас 05SG522. За умора и студено формован дизайн често се цитира EN1993-1-3. Сертификати за материали и протоколи от изпитвания могат да бъдат предоставени при поискване.
