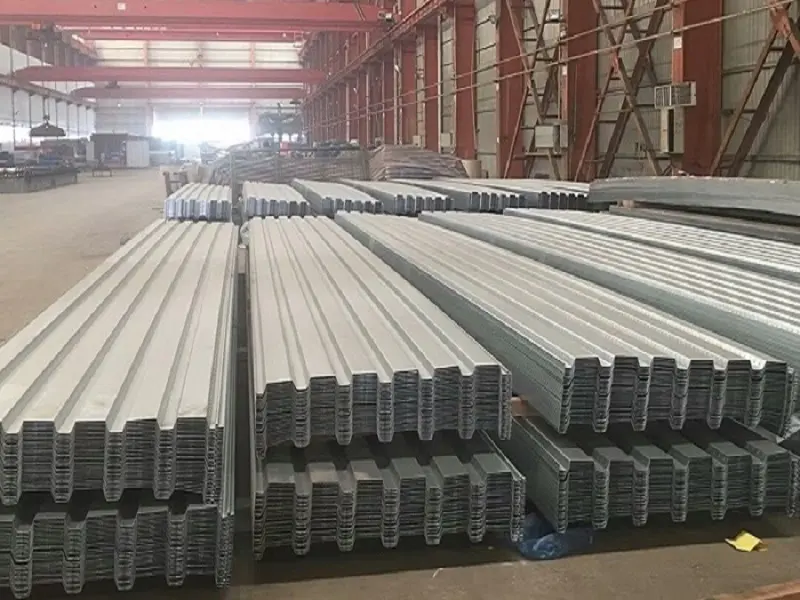

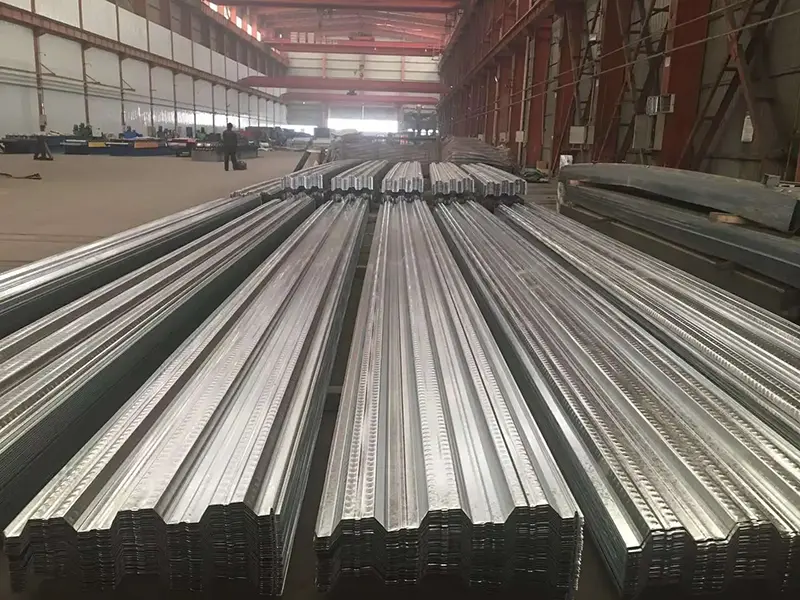

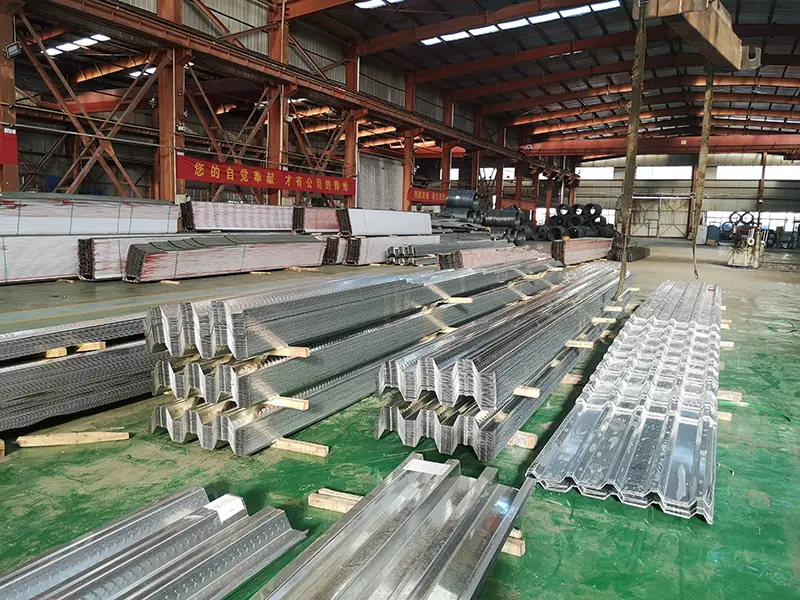

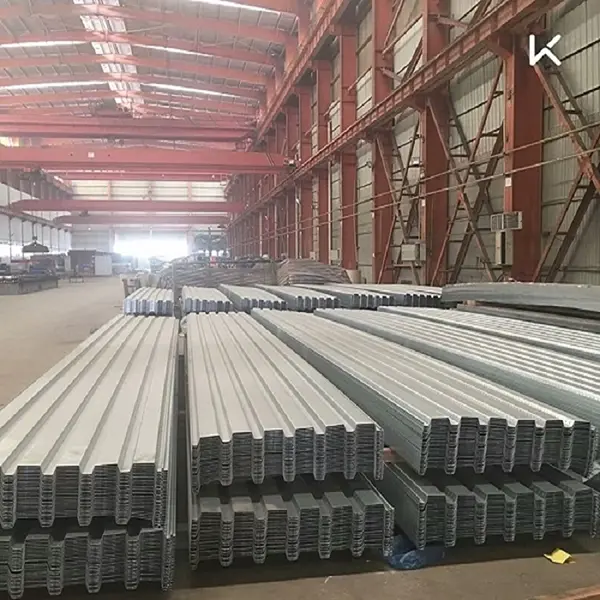

Композитна подова настилка

Строителни материали SENBOдоставя композитни подови настилки като част от своята продуктова гама от стоманени конструкции. Тези профилирани стоманени листове служат като постоянен кофраж по време на строителството и като опъна армировка по време на експлоатационната фаза, работейки заедно с бетона, за да образуват интегрирана подова система.

Композитните подови плочи, известни също като подови настилки, са модерна подова система, създадена чрез полагане на профилирана стоманена ламарина директно върху стоманени греди и свързването им чрез заваряване на шпилки през палубата. Това създава система, която действа като интегрирана единица за носене и деформация.

Как работи системата

Техническият принцип разчита на различните роли, които играят стоманата и бетона по време на фазите на строителство и обслужване.

Фаза на строителство:Профилираната стоманена ламарина служи като постоянен кофраж, поддържащ собственото тегло на мокрия бетон и строителните натоварвания. Осигурява солидна работна платформа и улеснява последователни, многоетажни операции за леене.

Фаза на обслужване:Профилираната стоманена ламарина действа като армировка на опън в долната част на плочата, работейки заедно с бетона, за да поддържа експлоатационни натоварвания. Това намалява необходимия обем на конвенционалната арматура и бетон.

Видове профили и продуктова класификация

Въз основа на профила на напречното сечение на стоманената ламарина, композитните подови плочи се категоризират в три типа: профили с отворени ребра, затворени ребра и профили с повторно влизане (или стеснени ребра).

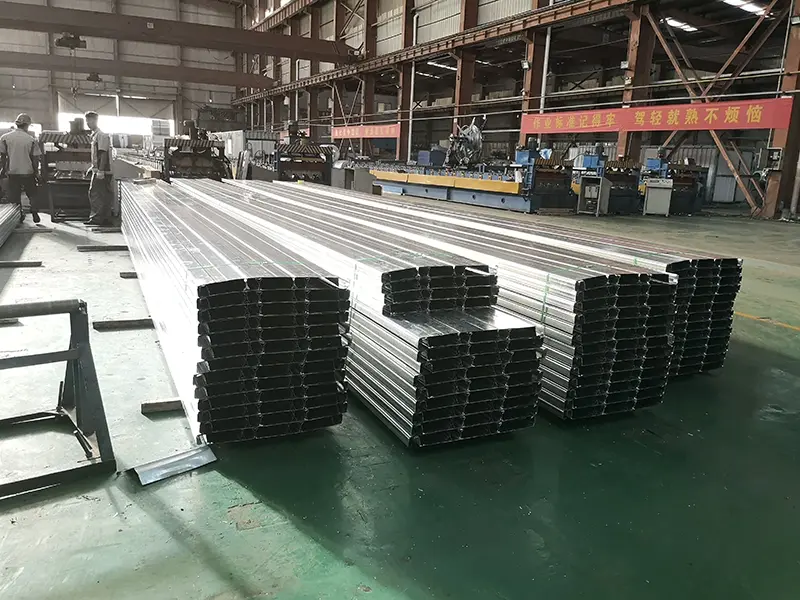

За продуктите със затворен профил, като моделите YXB48-200-600 и YXB65-185-555, конструкцията със затворени ребра напълно покрива ребрата в бетон. Това функционира много като армировъчните пръти в плочи за отливане на място, като увеличава максимално съответните структурни свойства на стоманата и бетона, като същевременно предлага превъзходна огнеустойчивост.

Материални и конструктивни изисквания

Конструкцията на композитни подови плочи трябва да отговаря на следните основни изисквания в съответствие с националните стандарти и индустриалните кодекси.

Утвърдена на място производителност

1. Ефективност на строителството: Последователните операции съкращават графици

Композитните подови плочи отговарят на изискванията за бързо изграждане на първични стоманени конструкции. Веднъж положени, профилираните стоманени листове служат като непосредствени работни платформи, позволявайки последователни строителни работни процеси, които позволяват едновременен монтаж на множество етажи и поетапно изливане на бетон. При приложения за свръхвисоки сгради тази характеристика поддържа ефективен контрол на цялостния график на строителството.

2. Пожароустойчивост: Типът със затворен профил може да не изисква огнеупорен спрей

Тестван от Националния център за надзор на качеството и инспекция на стационарни пожарогасителни системи и огнеустойчиви компоненти, композитната подова настилка със затворен профил отговаря на изискванията за рейтинг на пожароустойчивост без необходимост от пожароустойчив спрей в определени конфигурации. Съгласно Техническия кодекс за противопожарна защита на стоманени конструкции (GB 51249-2017), ако композитната подова настилка отговаря на изискванията за проверка на огнеустойчивостта чрез отчитане на мембранния ефект, не са необходими допълнителни противопожарни мерки. Мембранният ефект при големи деформации позволява на палубата да използва присъщия си потенциал за огнеустойчивост.

3. Композитно действие: Типът със затворен профил постига пълно комбинирано поведение

Дизайнът със затворени ребра гарантира, че ребрата на стоманената палуба са изцяло обвити в бетон, подобно на армировъчни пръти в плоча за отливане на място. Това максимизира съответните свойства както на стоманата, така и на бетона в рамките на система за структурна армировка. Експерименталното тестване потвърждава, че подовите настилки със затворен профил притежават превъзходна товароносимост и устойчивост на срязване в сравнение със системите с отворен профил.

4. Икономически ползи: Намален кофраж и армировка

Композитната подова настилка използва профилирана стоманена ламарина като постоянен кофраж, елиминирайки процесите на монтаж, отстраняване и укрепване, свързани с традиционния дървен кофраж. По време на фазата на обслужване той функционира като долна армировка на опън, намалявайки общото необходимо количество арматура. Релефите върху повърхността на палубата създават здрава връзка с бетона, а включването на укрепващи ребра гарантира, че системата осигурява висока товароносимост.

Ключови експлоатационни характеристики

1. Постоянен кофраж без декофриране.Профилираната стоманена ламарина замества традиционния кофраж, елиминирайки стъпките за монтаж, оголване и укрепване. Това съкращава графиците за строителство и намалява разходите за труд.

2. Двойна структурна функция.Листът служи като кофраж по време на строителството и като опъна армировка по време на експлоатационната фаза, като намалява потреблението на арматура и бетон.

3. Огнеустойчивост на палуби със затворен профил.Тестваните композитни подови настилки със затворен профил могат да отговорят на изискванията за огнеустойчивост без противопожарен спрей, намалявайки разходите по проекта.

4. Ефективен последователен работен процес.Системата поддържа едновременен монтаж и поетапно изливане на бетон на няколко етажа. Веднъж монтиран, декингът служи като работна платформа за последващи задачи като монтаж на таван и прокарване на комунални услуги.

5. Сеизмично представяне.Подовата настилка е свързана с първичните и вторичните стоманени греди чрез срязващи се шпилки, образувайки интегрирана структурна система с подобрена сеизмична устойчивост.

Ръководство за проектиране и инсталиране

За избор на профил:Профилите със затворени ребра се препоръчват за проекти, изискващи по-висока огнеустойчивост и композитно действие без допълнителна огнеустойчивост. Профилите с отворени ребра могат да се използват, когато се предпочита по-прост монтаж или по-малко тегло, но огнеустойчивостта и товароносимостта трябва да бъдат проверени отделно.

За дебелина на плочата и армировка:Общата дебелина на плочата трябва да бъде най-малко 90 mm, с бетоново покритие от най-малко 50 mm над профилираната ламарина. Количеството на допълнителната армировка зависи от обхвата, натоварването и изискванията за степен на пожар.

За дълготрайност на поцинкованото покритие:Стандартното тегло на поцинкованото покритие е най-малко 120 g/m² от двете страни. За силно корозивни среди може да е необходимо по-плътно покритие или допълнителна защита.

По време на монтажа:Осигурете правилно заваряване на шпилки през платното в стоманената греда. Следвайте указаното разстояние между шпилките и разстоянието до ръбовете. Уверете се, че платформата е подходящо поддържана по време на изливането на бетон, за да предотвратите прекомерно огъване.

Подходящи типове проекти

1.Подови и покривни системи за високи и свръхвисоки стоманени конструкции.

2.Обществени сгради с голям размах като стадиони, изложбени центрове и летищни терминали.

3.Подови настилки за промишлени и търговски сгради, включително промишлени предприятия, логистични складове и паркинги.

4.Проекти за стоманени конструкции, изискващи бързо изграждане и поетапни, последователни работни процеси.

Често задавани въпроси

1. Каква е разликата между композитни подови настилки с отворени и затворени ребра?

Профилите с отворени ребра имат открити трапецовидни ребра, които не са напълно вградени в бетона, докато профилите със затворени ребра имат ребра, които са напълно затворени. Профилите със затворени ребра обикновено осигуряват по-добро композитно действие и огнеустойчивост, тъй като ребрата действат като армировъчни пръти и бетонът покрива изцяло стоманата.

2. Композитните подови настилки винаги ли изискват противопожарен спрей?

Не винаги. Композитните подови настилки със затворен профил могат да отговарят на изискванията за огнеустойчивост без огнеупорен спрей, ако отговарят на условията в GB 51249-2017, като отчитане на мембранния ефект. Въпреки това профилите с отворени ребра или палубите с по-тънки плочи може да изискват допълнителна противопожарна защита. Препоръчва се оценка на противопожарното инженерство.

3. Как се свързва настилката със стоманените греди?

Декингът е свързан със стоманени греди чрез заваряване на шпилки през палубата. Срязващите се шпилки са заварени през палубата във фланеца на гредата, създавайки композитна връзка. Диаметърът на шипа, разстоянието и вграждането трябва да следват проекта и съответните стандарти.

4. Каква дебелина трябва да избера за даден обхват и натоварване?

Необходимата дебелина зависи от вида на профила, разстоянието, дебелината на бетона и проектните натоварвания. За типични офисни или жилищни подове е обичайна дебелина 0,8–1,2 mm, но по-големите разстояния или по-тежките натоварвания може да изискват 1,2–1,5 mm. Трябва да се извършат структурни изчисления, за да се определи подходящата дебелина.

5. Могат ли композитните подови настилки да се използват в корозивни среди?

Стандартното галванизирано покритие осигурява добра устойчивост на корозия за повечето приложения на закрито. За външни или силно корозивни среди може да се посочи по-тежко поцинковано покритие или допълнителни защитни мерки. Консултирайте се със спецификациите на проекта за изискванията за дълготрайност.
