Стоманени настилки със затворен профил

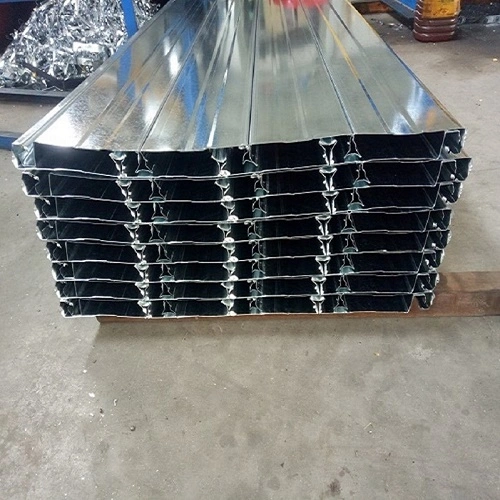

Стоманен декинг със затворен профил (известен също като профилиран стоманен лист от затворен тип) е гофриран строителен панел, оформен при стайна температура от горещо поцинковани стоманени намотки с помощта на непрекъсната многоролкова линия за формоване на студено валцуване. Основната му разлика от декинга с отворен профил е, че дъното на жлеба на реброто е напълно запечатано, създавайки затворена клиновидна или трапецовидна кухина.

Строителни материали SENBOдоставя стоманени настилки със затворен профил като част от своята гама композитни подови системи. Тези панели се използват широко в сгради със стоманена рамка, където огнеустойчивостта, плоският софит и ефективната конструкция са ключови изисквания.

Структурни характеристики

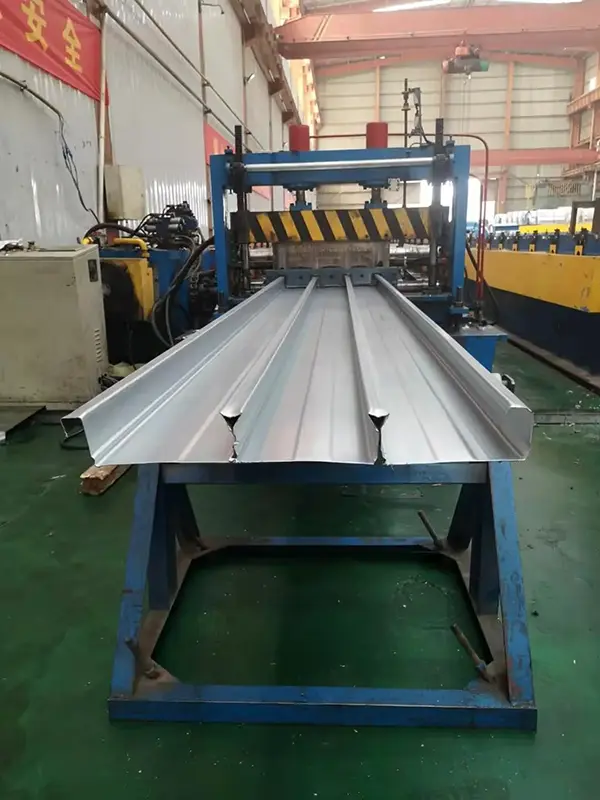

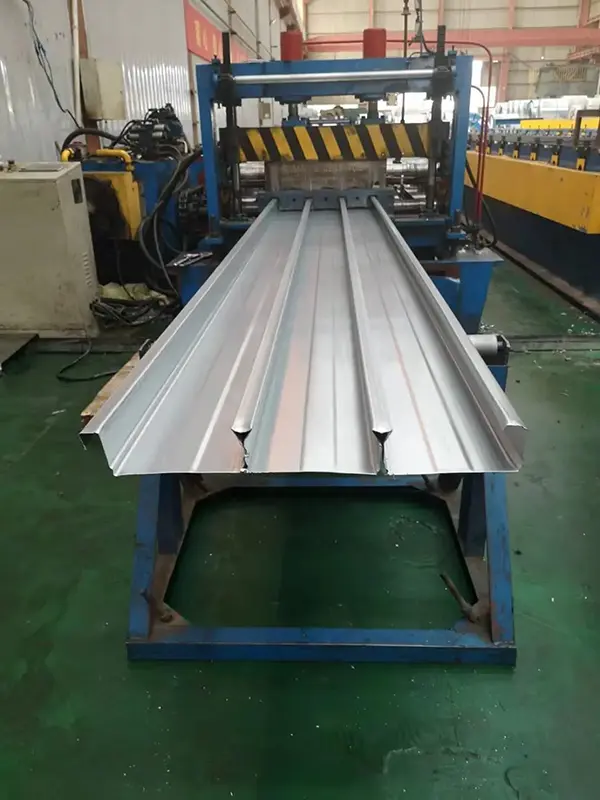

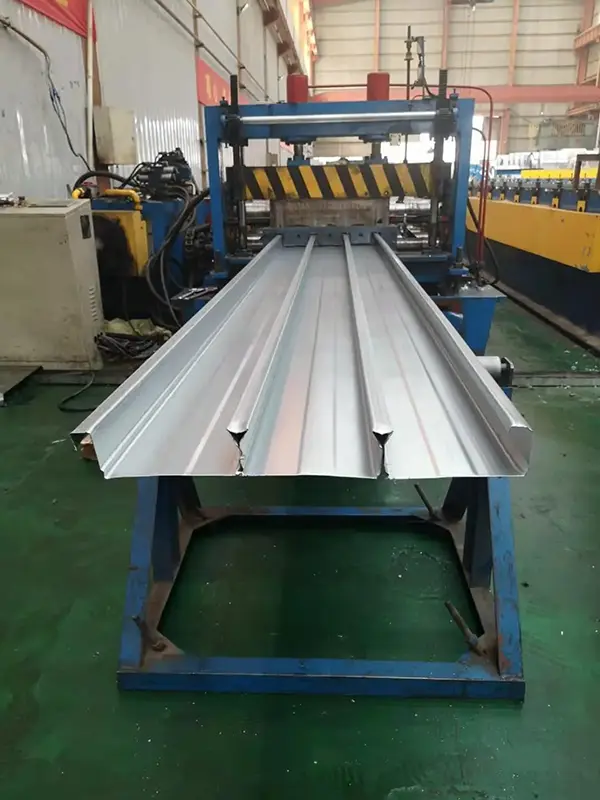

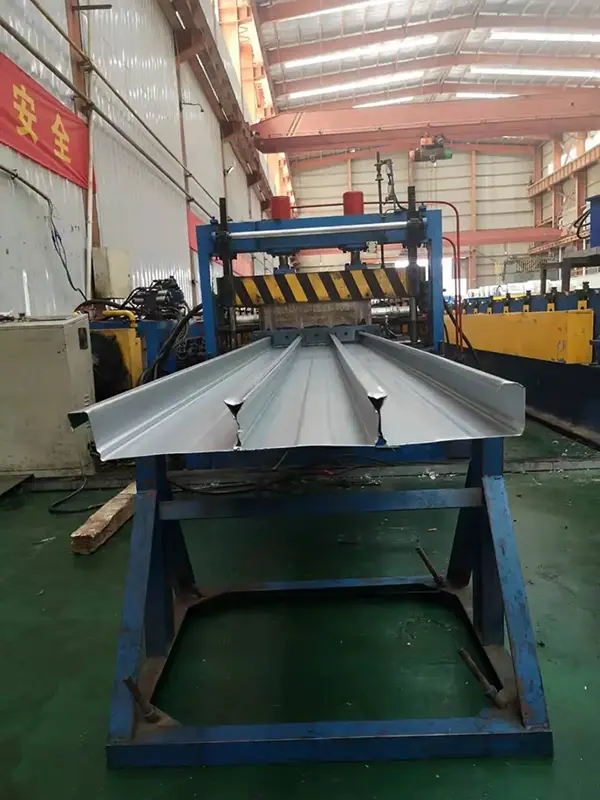

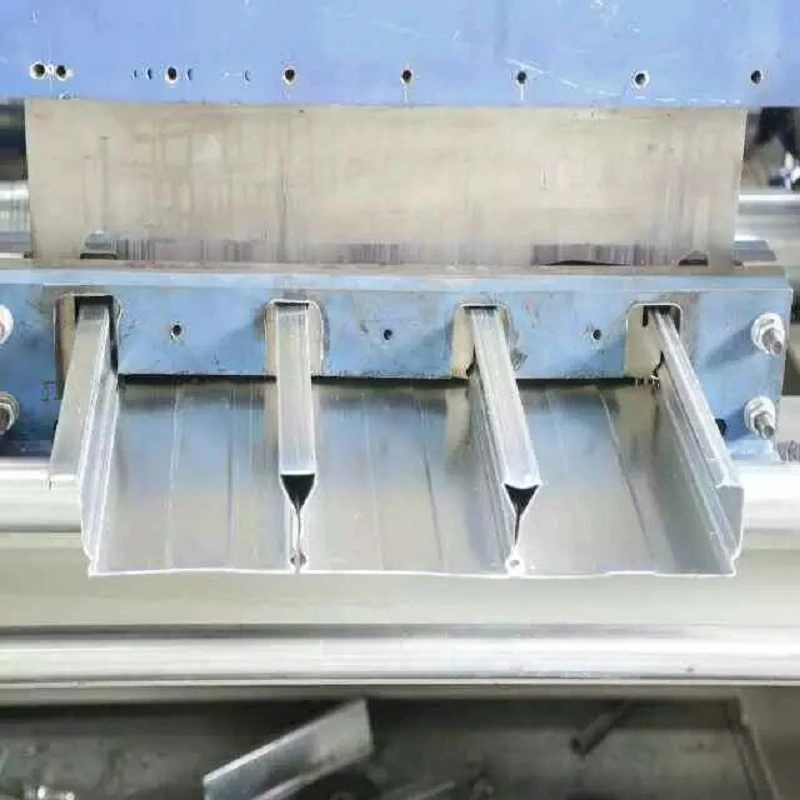

Декингът е оформен от стоманен лист с фиксирана ширина чрез интегриран, многоходов процес на студено валцуване. Това създава преплитащи се вертикални ръбове от двете страни и серия от обърнати триъгълни или трапецовидни ребра със затворени дъна. Като пример вземем модела YX65-185-555: височината на реброто е 65 mm, ширината на вълната е 185 mm, а ефективната ширина на покритие е 555 mm. За модела YXB48-200-600 височината на ребрата е 48 mm, стъпката на вълната е 200 mm, а ефективната ширина е 600 mm. Друг подобрен модел се отличава с височина на ребрата 68 mm, стъпка на вълната 196 mm и обърнат триъгълен профил с ширина 36 mm и височина 31 mm.

Основен материал и производствен процес

Основният материал се състои от горещо поцинковани стоманени рулони с ширина приблизително 1000–1250 mm. Материалите включват класове като Q235, Q345 или SGC490 с дебелини от 0,7 mm до 1,5 mm. Теглото на двустранното поцинковане обикновено е 80–275 g/m², въпреки че може да бъде персонализирано до 600 g/m² за специални изисквания. Профилът със затворено ребро се формира чрез специализиран процес на студено огъване и обратна деформация; това използва еластопластичната деформация на стоманения лист и пружиниращите характеристики за автоматично затваряне на долния отвор. Тъй като не е необходимо да се пробиват отвори в носещите зони, устойчивостта на корозия и цялостната здравина на панела се запазват. Продуктът отговаря на националния стандарт GB/T 12755-2008, „Профилирани стоманени листове за строителство“.

Проверка на действителното изпълнение

1. Композитно действие и носеща способност - ребра на панела, изцяло обвити в бетон

Основното предимство на подовата настилка от затворен тип пред настилка от отворен тип се крие в нейния дизайн със затворени ребра. След като бетонът се излее, ребрата на панела са изцяло обвити в бетон, създавайки ефект на свързване, подобен на този на армировъчните пръти в отлети на място плочи. Това позволява да се използват напълно съответните якости на стоманените и бетонните материали, постигайки истинско композитно действие. Центърът на декинг секцията със затворено ребро е разположен приблизително на 16 mm от дъното на панела. Когато се анализира структурната носеща способност на композитната плоча, използвайки пластичната теория, вътрешното рамо на лоста между центъра на силата на натиск на бетона и центъра на силата на опън на стоманата е по-голямо и якостта на материала се използва по-пълно; следователно, композитните плочи със затворени ребра предлагат по-висока структурна носеща способност или по-висок коефициент на безопасност.

2. Огнеустойчивост – не е необходимо огнеупорно покритие

Тестовете за огнеустойчивост са потвърдили, че профилираните стоманобетонни композитни плочи със затворени ребра показват отлично поглъщане на топлина и огнеустойчивост при стандартни условия на повишаване на температурата, отговаряйки на изискванията за пожароустойчивост (1,5 часа) за подови плочи на сгради от клас I. Тъй като конструкцията със затворени ребра напълно обгръща стоманения лист в бетон, предотвратявайки директното излагане на топлина на стоманата, тези плочи като цяло отговарят на стандартите за пожарна безопасност на високи сгради без необходимост от допълнителни огнеустойчиви покрития със спрей. Тази характеристика спестява разходи за материали и избягва замърсяването на околната среда по време на строителството.

3. Плоска долна страна и лесно довършване – използване на висока чиста височина

Долната страна на плочата със затворено ребро е плоска с плътно прилепнали ленти, което позволява гъвкаво завършване на тавана въз основа на архитектурните нужди: повърхността може да бъде боядисана със спрей, за да се създаде таван с канали, обезмаслено и боядисана с покрития на водна основа за гладък плосък таван или директно покрита със стенен плат или тапет. Уникалната слот-базирана система за окачване на плочата улеснява монтажа на окачени тавани. Освен това дизайнът на композитната плоча позволява намалена дебелина на плочата, като по този начин увеличава чистата височина на тавана на сградата.

4. Ефективно строителство – Икономия на стоманена арматура

По време на строителството поставянето на единична долна армировъчна греда на опън във всяко ребро отговаря на структурните изисквания за носене, което води до по-малко използване на стомана в сравнение с традиционните методи. Когато натоварванията на горното ниво са умерени, плочата със затворено ребро може изцяло да замени долния слой на армировката; това намалява производството на стомана на място и интензивността на труда, като същевременно ускорява скоростта на строителството. Благодарение на конструкцията със затворено ребро, бетонът може да се излива без необходимост от крайни затварящи плочи. Монтажът включва полагане на панелите според номерирания проект и заваряването им към стоманените греди, след което последващите строителни стъпки могат да продължат веднага.

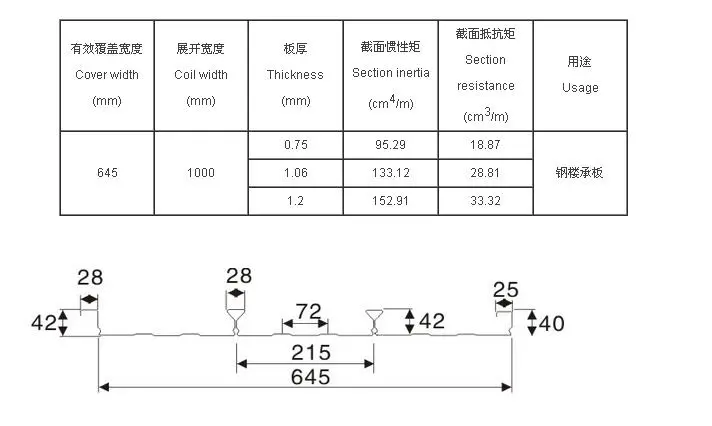

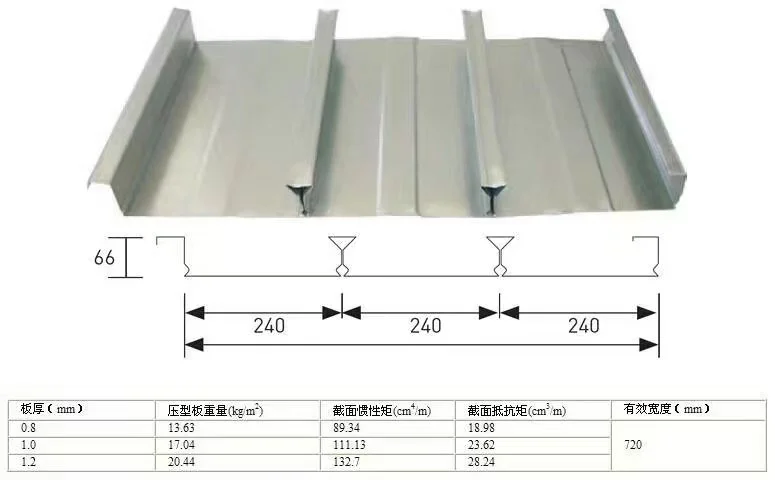

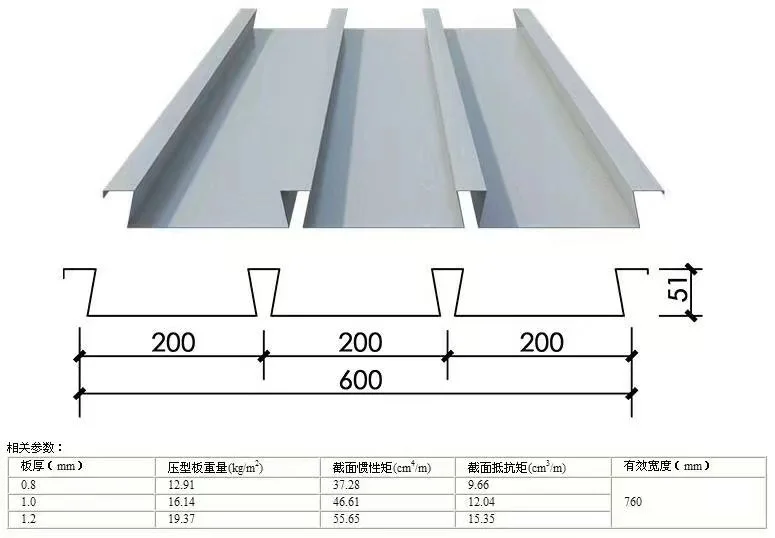

Преглед на основните спецификации

Ключови предимства

Истинско комбинирано действие:Дизайнът със затворени ребра изцяло обгръща ребрата в бетон—действайки като арматура в излята на място плоча—позволявайки синергията стомана-бетон и водеща до по-висока носеща способност и фактори на безопасност.

Отлична пожароустойчивост:Отговаря на изискванията за огнеустойчивост на подови плочи от клас I (1,5 часа) без необходимост от напръскани огнеупорни покрития, предлагайки спестяване на разходи и ползи за околната среда.

Плоска долна страна и гъвкаво покритие:Плоската, естетически приятна долна страна позволява директно пръскане, обезмаслено покритие или монтаж на окачен таван, отговаряйки на различни архитектурни естетически нужди; също така намалява дебелината на плочата, като по този начин увеличава чистата височина на тавана.

Спестяване на арматура и ефективно строителство:Укрепването на опън може да бъде конфигурирано въз основа на разстоянието между ребрата, за да замени арматурата на долния слой, намалявайки производството на арматура на място и ускорявайки напредъка на строителството.

Устойчивост на корозия и структурна цялост:Процесът на затворено формоване елиминира необходимостта от пробиване на отвори в носещите зони, запазвайки целостта на галванизирания слой и осигурявайки превъзходна устойчивост на корозия в сравнение с палубите с отворени ребра.

Приложения

Композитни подови системи за високи и свръхвисоки стоманени конструкции.

Обществени сгради с голям размах като стадиони, летищни терминали, железопътни гари, концертни зали и големи театри.

Индустриални и търговски съоръжения, включително електроцентрали, обекти за производство на енергийно оборудване, големи супермаркети и логистични центрове.

Проекти за стоманени конструкции със строги изисквания по отношение на огнеустойчивостта и естетическото покритие на долната страна на плочата.

Защо да изберете подова настилка със затворен профил?

Избирате решение за подова настилка за висока сграда или проект за стоманена конструкция с голям размах? Подовата настилка със затворен профил се характеризира със затворен дизайн, който постига истинско комбинирано действие между стомана и бетон. Тестовете за огнеустойчивост са потвърдили, че може да постигне 1,5 часа пожароустойчивост без необходимост от огнеупорни покрития. Освен това плоската долна страна улеснява довършването, дебелината на плочата е намалена и потреблението на армировъчна стомана е сведено до минимум. Основните профили - като YX65-185-555 и YXB48-200-600 - са доказали ефективността си в множество високи сгради, стадиони и летища, предлагайки висока товароносимост, надеждна огнеустойчивост и ефективна конструкция. Те осигуряват изпитано във времето решение за подови настилки за вашите проекти за стоманени конструкции.

Често задавани въпроси

1. Как декингът със затворен профил постига композитно действие без механични релефи?

Самите затворени ребра действат като механични ключове. След като бетонът запълни затворената кухина и се втвърди, стоманата и бетонът се свързват естествено, подобно на това как деформираните армировъчни пръти се свързват с бетона. Това геометрично блокиране е достатъчно за комбинирано действие в повечето дизайни.

2. Може ли долната страна да бъде оставена открита без допълнително покритие?

да Плоската долна страна често остава открита след боядисване. Боядисването със спрей създава ефект на текстуриран набразден таван, докато обезмасленото покритие създава гладка повърхност. Изборът зависи от архитектурното намерение и желаното ниво на завършеност.

3. Какъв е максималният неподкрепен участък за декинг със затворен профил?

Възможността за неподкрепен обхват зависи от профила, дебелината, марката стомана и дебелината на бетонната плоча. За разлика от декинга с отворен профил, декингът със затворен профил често има различни характеристики на разстоянието поради своята затворена геометрия. Винаги се обръщайте към таблиците за обхват на производителя и потвърждавайте с инженера-строител.

4. Винаги ли е необходимо допълнително укрепване на дъното?

Не винаги. За умерени натоварвания самата настилка със затворени ребра може да осигури достатъчен капацитет на опън, елиминирайки необходимостта от долни армировъчни пръти. За по-тежки натоварвания или по-дълги разстояния може да се посочи малък прът във всяко ребро. Конструктивният дизайн определя точното изискване.

5. Как поцинкованото покритие влияе на композитната връзка?

Поцинкованото покритие не нарушава значително връзката между стомана и бетон. Основният свързващ механизъм е механичното блокиране от затворените ребра. Покритието също така предпазва стоманата от корозия по време на експлоатационния живот, тъй като бетонната обвивка осигурява алкална среда.
