Профилираните стоманени листове са студено формовани панели, произведени чрез ролковане на покрита или покрита стоманена лента във вълнообразни напречни сечения.SENBO Строителни материалидоставя тези листове за покривни, стенни и подови приложения в сгради със стоманени конструкции, с акцент върху точността на размерите, ефективността на покритието и дългосрочния експлоатационен живот.
Основният субстрат се избира според средата на приложение и необходимата издръжливост. Обичайните опции включват горещо поцинкована стомана, стомана с покритие от алуминиево-цинкова сплав, стомана с цветно покритие, неръждаема стомана и алуминиева сплав. За повечето архитектурни приложения поцинкованата стомана или стомана с алуминиево-цинково покритие осигурява най-добрия баланс между цена и устойчивост на корозия. Дебелината на листа обикновено варира от 0,25 mm до 2,3 mm, като 0,4 mm до 1,6 mm е най-често срещаната в строителството.
Системата на покритие определя колко добре листът издържа на атмосферна корозия и запазва външния си вид във времето. Предлагат се няколко вида покрития:
Горещо поцинковано покритие:Теглото на цинковото покритие варира от Z100 до Z450. По-тежките покрития осигуряват по-дълъг експлоатационен живот в корозивни среди. Z275 е обща спецификация за общи строителни приложения.
Покритие от алуминиево-цинкова сплав:AZ150 е стандартната спецификация за покриви. Покритието съдържа приблизително 55% алуминий, 43,5% цинк и 1,5% силиций, предлагайки устойчивост на корозия три до пет пъти по-висока от тази на сравнимо цинково покритие. Това го прави подходящ за крайбрежни и индустриални среди.

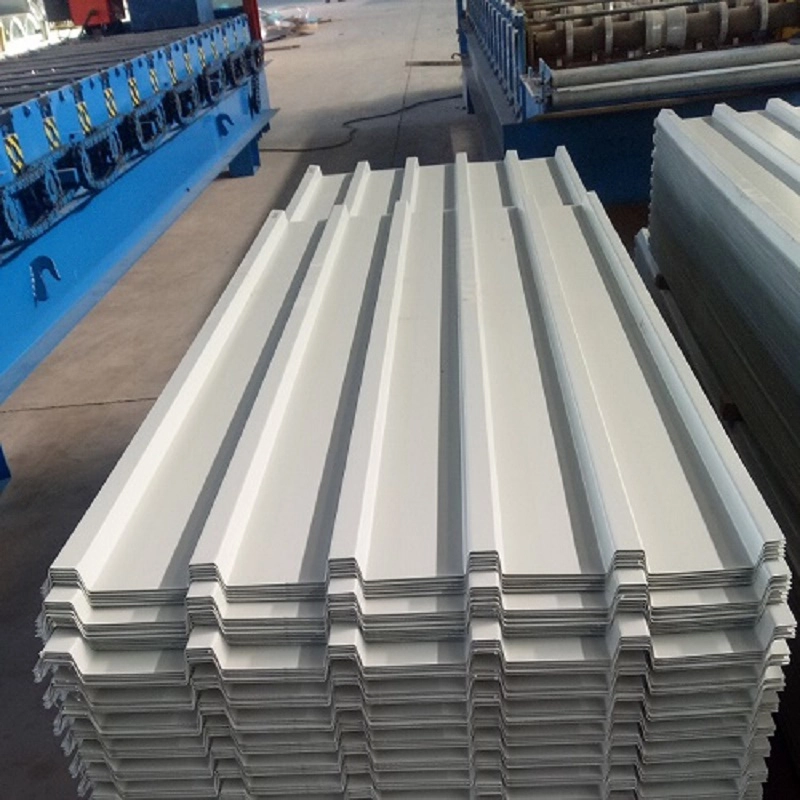

Цветни покрития:Покрития от полиестер (PE), високоустойчив полиестер (HDP) и поливинилиден флуорид (PVDF) се нанасят върху металното покритие за естетически и допълнителни защитни цели. PVDF предлага най-добрата UV устойчивост и запазване на цвета сред трите.
Профилираните стоманени листове са групирани по височина на вълната, което пряко влияе върху твърдостта на огъване и способността за разгъване:
Листове с ниска вълна (височина на вълната под 30 mm):Тези панели имат по-ниска коравина на огъване и се използват предимно като облицовка на стени. Те са леки и икономични за вертикални приложения, където изискванията за обхват са умерени.
Листове със средна вълна (височина на вълната 30–70 mm):Те предлагат баланс между твърдост и ефективност на материала, което ги прави подходящи както за покривни, така и за стенни приложения. Много покриви на индустриални сгради използват профили със средна вълна.
Листове с висока вълна (височина на вълната 70 mm и повече):Те осигуряват най-голяма коравина на огъване и са определени за покривни системи с по-големи разстояния или изисквания за по-високо натоварване. Те се използват обикновено в обществени сгради с голям обхват.
Системата за обозначаване на панела използва формата YX[височина на вълната]-[разстояние между вълните]-[ефективна ширина на покритие]. Например YX15-380-760 показва височина на вълната 15 mm, разстояние между вълните 380 mm и ефективна ширина на покритие 760 mm. Дебелината на листа се посочва отделно.
| Параметър | Диапазон / Опции | Бележки |
|---|---|---|
| Основен субстрат | Горещо поцинкована стомана, стомана с покритие от Al-Zn сплав, стомана с цветно покритие, неръждаема стомана, алуминиева сплав | Избран според средата и приложението |
| Дебелина на листа | 0,25–2,3 мм | 0,4–1,6 mm обичайни за сградата |
| Височина на вълната | 10–200 мм | Видове ниски, средни и високи вълни |
| Ширина на основния лист | 600–1270 мм | Зависи от профила |
| Цинково покритие | Z100, Z150, Z275, Z450 | Горещо поцинкована |
| Al-Zn покритие | AZ100, AZ150, AZ200 | Покритие от алуминиево-цинкова сплав |
| Сила на провлачване | 235–550 MPa | Зависи от класа на основата |
| Приложим стандарт | GB/T 12755-2008 | Профилирани стоманени листове за строителството |
Често срещани модели панели по приложение:

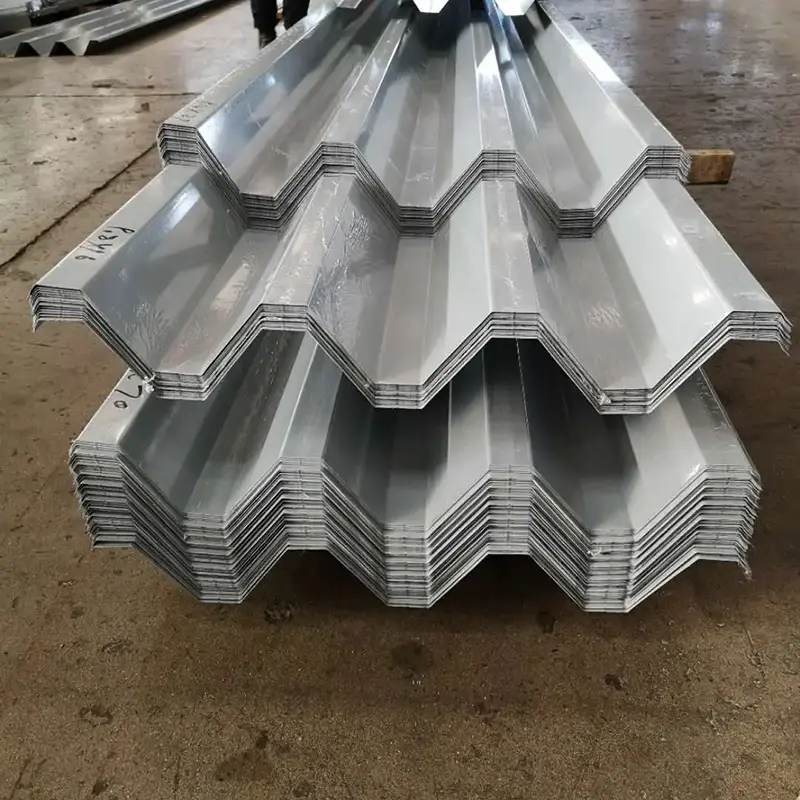

Покривни панели:YX51-380-760, YX75-200-600, YX76-380-760, YX130-300-600
Стенни панели:YX10-100-840, YX25-205-820, YX28-205-820, YX38-333-1000
Профили за подова настилка:YX75-200-600, YX76-344-688, YX76-305-915, YX65-185-555 (затворен тип)
Структурните характеристики на профилирана стоманена ламарина зависят от нейната височина на вълната, дебелината на листа и степента на основата. По-високите вълнови профили осигуряват по-голям инерционен момент и могат да се простират по-далеч между опорите. За покривни приложения минималната препоръчителна дебелина на листа е 0,6 mm. Стенните панели трябва да са с дебелина най-малко 0,5 mm, а профилите за подови настилки, използвани в композитни плочи, трябва да имат минимална дебелина от 0,8 mm.
Когато дебелината на листа надвишава 1,2 mm, формоването става по-трудно и заваряването на шпилки през палубата може да не проникне надеждно както в листа, така и в носещата греда. Поради тази причина практическата дебелина на листа обикновено е ограничена до 1,5 mm или по-малко за профилирани панели.
Профилираните листове могат да допринесат за цялостната странична стабилност на стоманена сграда чрез действие на диафрагмата. Това изисква правилно закрепване по всички ръбове на листа и при междинните опори. Схемата за закрепване трябва да бъде посочена на чертежите на проекта.
За покривни приложения:Изберете профил с достатъчна височина на вълната и дебелина на листа за необходимия обхват и проектни натоварвания. Субстрат с алуминиево-цинково покритие (AZ150) се препоръчва за крайбрежни и индустриални среди. Всички крайни обиколки и странични обиколки трябва да бъдат уплътнени в съответствие с наклона на покрива и местния интензитет на валежите.
За стенни приложения:Профилите с ниска вълна обикновено са подходящи. Цветът и покритието на панела трябва да бъдат избрани така, че да съответстват на цялостната естетика на сградата. За сгради в райони със силен вятър проверете схемата на закрепване при производителя на панела.
За подова настилка:Използвайте профил, специално проектиран за конструкция от композитни плочи. Минималната дебелина на листа е 0,8 мм. Потвърдете, че профилът е съвместим с посочения диаметър на срязващата шпилка и процедурата на заваряване.
По време на монтажа:Работете внимателно с листовете, за да избегнете повреда и деформация на покритието. Използвайте подемно оборудване, което разпределя товара равномерно. Отрязаните ръбове трябва да бъдат защитени, за да се предотврати започването на корозия. Отстранете металните стружки от повърхността на панела след рязане и пробиване.
Профилираните стоманени листове често се монтират заедно сСандвич панели от каменна ватав системите за строителни обвивки. Еднослойните профилирани листове могат да служат като вътрешна облицовка на сандвич монтаж, докато изолационният панел осигурява термичната бариера. В подовите системи,Подова настилкапрофилите работят с армировка и бетон за образуване на композитни плочи. ПоддържащиятСистеми за аксесоари за строителни материали, включително греди, крепежни елементи, обшивки и уплътнители, трябва да бъдат избрани така, че да съответстват на профила на панела и условията на проекта. Нашият инженерен екип може да предостави координирани чертежи на оформлението на тези комбинирани системи.
1.Покриви и стени на промишлени предприятия, където се изисква лека, икономична обвивка.
2.Облицовка на складова и логистична база със средновълнови профили за стени и покриви.
3.Обществени сгради като летищни терминали, жп гари и спортни обекти, където са посочени покривни профили с голям размах.
4.Сгради от стоманена конструкция, при които профилираната ламарина допринася за общата странична стабилност на рамката.
5.Подови системи в сгради със стоманена конструкция, използващи профилирани настилки като постоянен кофраж за композитни плочи.
За стенните панели минималната дебелина е 0,5 мм. Покривните панели трябва да са с дебелина най-малко 0,6 мм. Профилите за подова настилка, използвани в композитни плочи, изискват минимална дебелина от 0,8 mm. Тези стойности се отнасят за стандартни стоманени субстрати и може да се наложи да бъдат увеличени за приложения с голямо натоварване или голям обхват.
Покритието от алуминиево-цинкова сплав (AZ150) осигурява устойчивост на корозия три до пет пъти по-голяма от тази на сравнимо цинково покритие. Алуминиевият компонент образува стабилен бариерен слой, докато цинковият компонент осигурява жертвена защита на срязаните ръбове. За крайбрежни или индустриални среди обикновено се препоръчва стомана с AZ покритие. За стандартни вътрешни приложения е подходяща поцинкована стомана.
Дебелината на листа над 1,2 mm става трудна за формоване в сложни профили. Освен това заваряването на шпилки през палубата може да не проникне надеждно през листове с дебелина над 1,2 mm, когато се използва в композитни подови системи. За повечето приложения на профилирани листове практическата горна граница е 1,5 mm.
да Когато са правилно закрепени по всички ръбове и при междинните опори, профилираните листове могат да прехвърлят равнинни сили на срязване и да допринесат за стабилността на сградата. Схемата за закрепване трябва да бъде проектирана за тази цел, с подходящо разстояние между закопчалките и разстояние от ръбовете. Потвърдете капацитета на диафрагмата с строителния инженер.
Всички полеви срезове разкриват стоманения субстрат и трябва да бъдат защитени с покритие за ретуширане или богата на цинк боя. Незабавно отстранете металните стружки и стърготини от пробиване, тъй като те могат да ръждясват и да оцветят повърхността на панела. За стомана с алуминиево-цинково покритие, откритите изрязани ръбове все още се възползват от жертвената защита на околното покритие, но все още се препоръчва корекция.
