Метални покривни панели

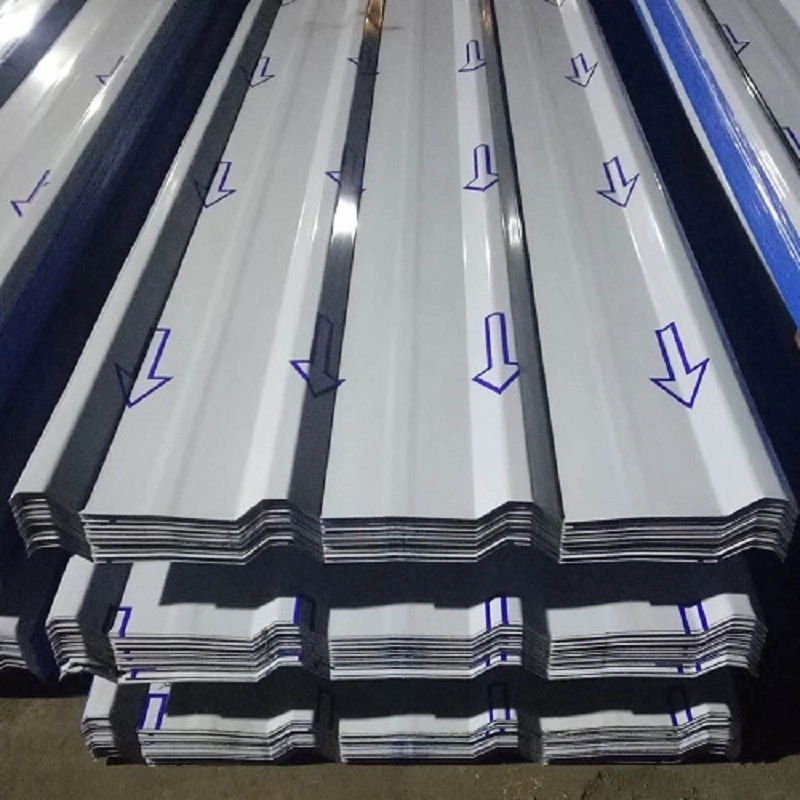

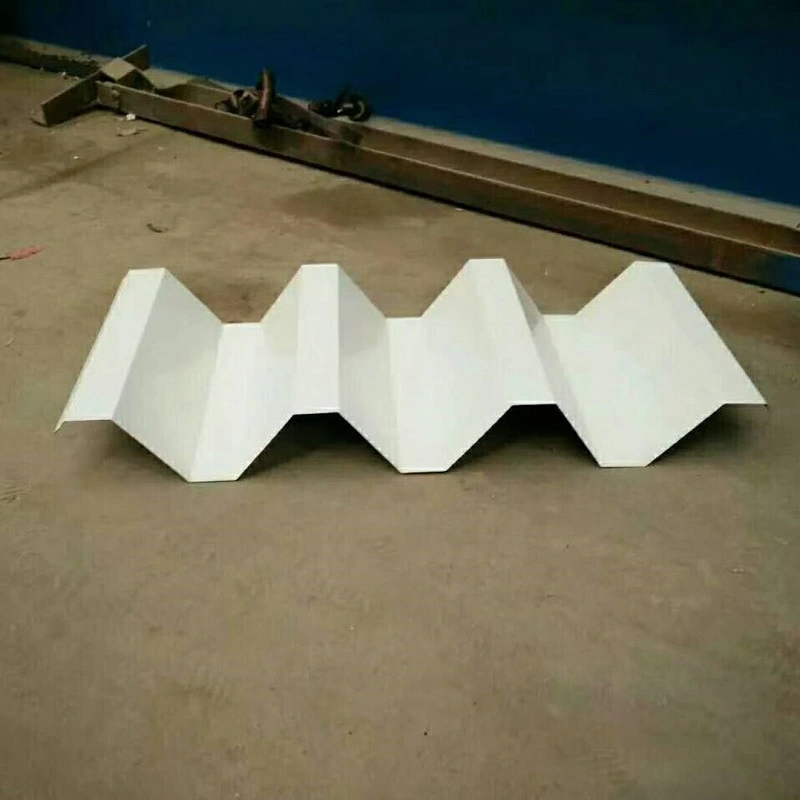

Металните покривни панели са профилирани стоманени листове, оформени чрез студено валцоване на метални рулони в гофрирани напречни сечения на непрекъснати производствени линии. Използват се за покриви, облицовки на стени и подови настилки. Оребреният или гофриран профил увеличава твърдостта на огъване на тънкия лист по посока на ребрата, позволявайки панели с дебелина от 0,5 mm до 1,5 mm да поемат натоварване на покрива. SENBO управлява специализирани линии за валцоване на метални покривни профили и поддържа собствени възможности за тестване за проверка на повдигането на вятъра. Производствените проверки обхващат дебелината на основния метал, границата на провлачване, геометрията на профила и качеството на повърхностното покритие.

Опции за основен материал

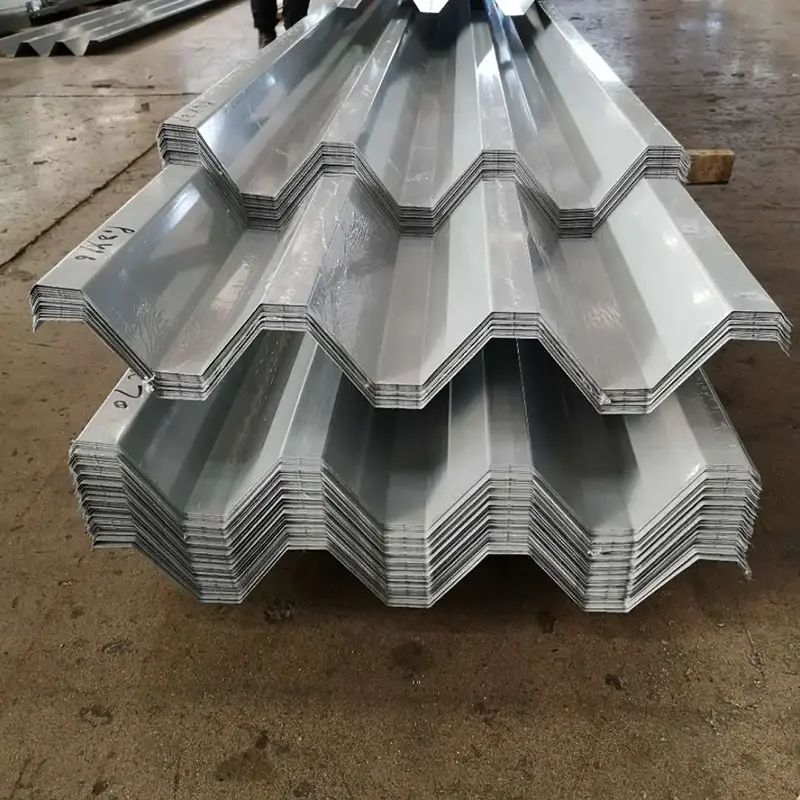

• Горещо поцинкована стоманена ламарина:Обикновено клас DX51D+Z с двустранно цинково покритие от 40 g/m² до 275 g/m². Подходящ за общи промишлени сгради.
• Стоманен лист с покритие от Al-Zn:Покритието съдържа около 55% алуминий и 43,5% цинк. Осигурява 3 до 5 пъти устойчивост на корозия от стандартната поцинкована стомана.

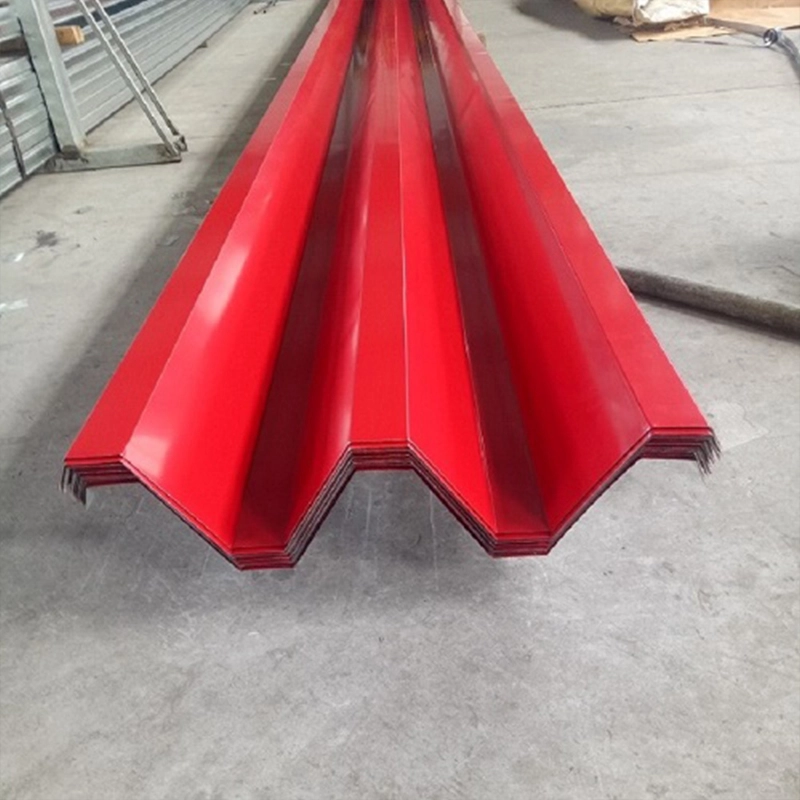

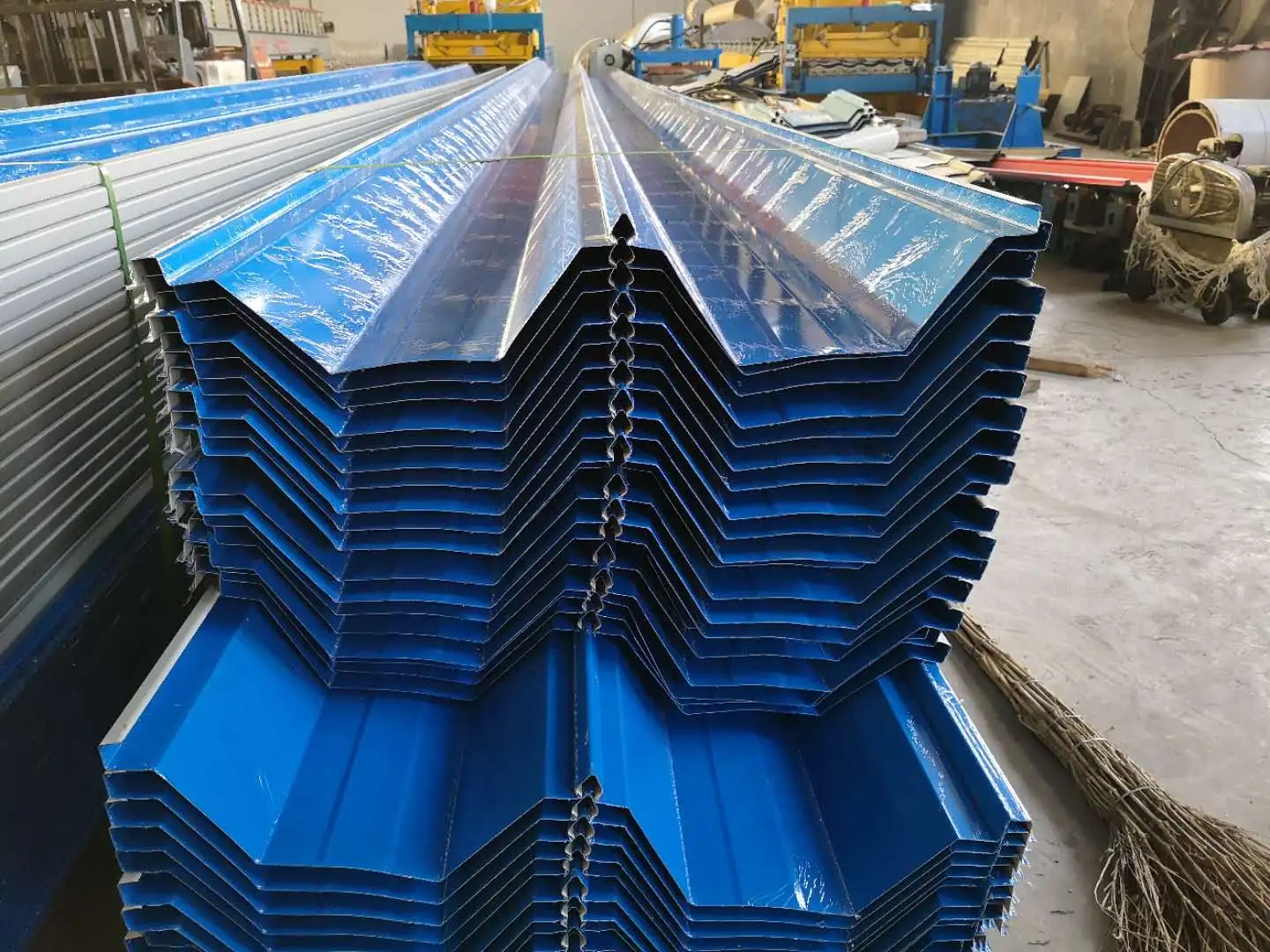

• Стоманен лист с цветно покритие:Завършени с полиестерни (PE) или флуоровъглеродни (PVDF) покрития, предлагащи устойчивост на корозия и гъвкавост на дизайна.
• Алуминиево-магнезиево-манганова сплав:Клас AA3004 с плътност 2,73 g/cm³, около една трета от тази на стоманата. Проектиран за експлоатационен живот над 50 години.
• Лист от неръждаема стомана:445J2 феритна неръждаема стомана, обикновено с дебелина 0,5 mm. Използва се за големи обществени сгради с високи изисквания за устойчивост на вятър.

Изграждане на системата

Металните покривни системи често използват многослоен композитен дизайн. В проекта на терминал 3 на летище Guangzhou Baiyun изграждането на покрива отдолу нагоре включва поцинковани първични греди, перфориран профилиран стоманен лист с покритие от Al-Zn, пароизолация, звукопоглъщаща каменна вата, поцинковани вторични греди, топлоизолационна каменна вата, горещо поцинкована стоманена ламарина, TPO хидроизолационна мембрана, скоби за закрепване от неръждаема стомана, шумопотискаща пяна, покривни панели от неръждаема стомана и капачки от неръждаема стомана. Този монтаж съчетава структурна опора, топлоизолация, хидроизолация, звукопоглъщане и мълниезащита.

Инсталационни системи

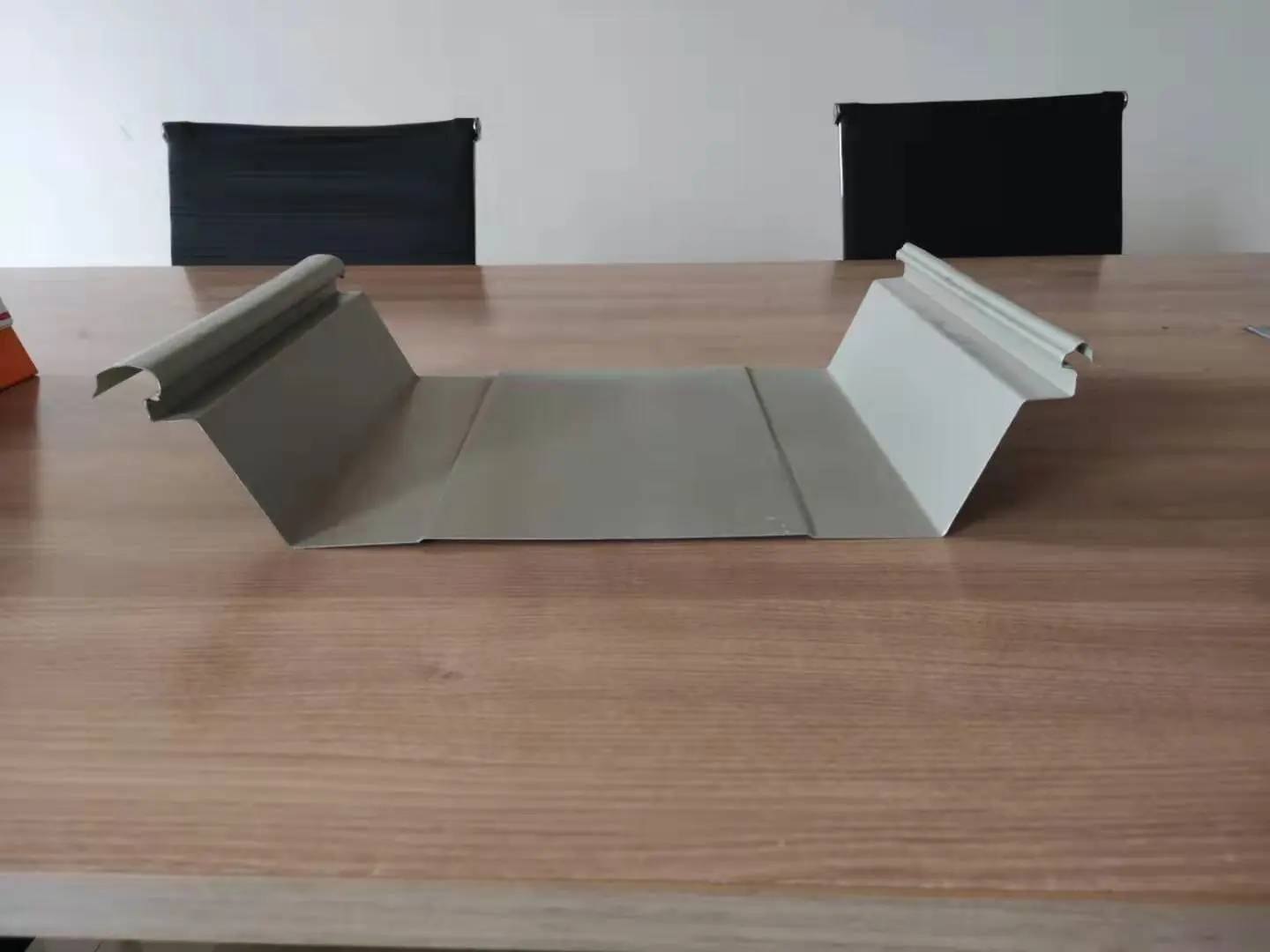

• Система на стоящ шев:Съседните ръбове на панела се зашиват механично със специализиран инструмент. Получената фуга е структурна и водоустойчива, без да се разчита на уплътнители. Т-образните фиксиращи скоби позволяват термично движение по наклона на покрива.
• Система за непрекъснато заваряване:Панелите от неръждаема стомана се съединяват чрез заваряване по цялата дължина. Безшевните заварки осигуряват висока устойчивост на вятър и вода.

Технически спецификации

Данни за производителността от приложения за проекти

1. Капацитет на вятъра

Крайбрежните обществени сгради поставят изключителни изисквания към устойчивостта на вятъра на покрива. На терминал 3 на летище Guangzhou Baiyun непрекъснато заварената покривна система от неръждаема стомана беше подложена на изпитване за статично повдигане от вятъра и регистрира капацитет от 18,2 kPa, еквивалентен на тайфун от категория 17. За сравнение, конвенционалните алуминиево-магнезиево-манганови покриви със стоящ шев обикновено издържат на условия от категория 12. Изследванията на поведението при засмукване на вятъра показват свързващия шев и връзката на опорната скоба като най-слабата точка, изискваща целенасочено укрепване. Стадионът на Greater Bay Area Cultural and Sports Center използва подобен заварен подход и постигна 21 kPa при лабораторни тестове.

2. Хидроизолация и Херметичност

Хидроизолацията на покрива идва от конфигурацията на конструкцията, а не от нанесените уплътнители. Панелите със стоящи шевове използват предварително нанесен уплътнител по цялата дължина и заключени шевове, без да оставят повърхностни дупки или точки на течове. Подходът за непрекъснато заваряване на неръждаема стомана създава непрекъсната повърхност чрез заваряване по цялата дължина, което допълнително подобрява водоустойчивостта. Препоръчва се минимален наклон на дренажния покрив от 5%. Профилът на коритото служи като естествен дренажен канал, насочващ водата бързо към стрехите.

3. Управление на термичното движение

Температурните промени причиняват разширяване и свиване на металните панели. Системите със стоящи шевове абсорбират това движение чрез Т-образни плъзгащи скоби, които позволяват на панелите да се движат свободно по наклона на покрива. На терминал 3 на летище Guangzhou Baiyun, заварените връзки работят заедно с профил на напречно гофриране, за да освободят топлинния стрес. И двата метода предотвратяват щети, които иначе биха възникнали от ограничено термично движение.

4. Производителност на строителството

Културният и спортен център Greater Bay Area приложи модулна строителна стратегия за всички покривни слоеве под хидроизолационната мембрана. Работниците разделиха покрива от 78 000 m² на 878 независими модула, сглобиха и завариха всеки модул на нивото на земята, след което повдигнаха завършените модули на място. Този подход повиши ефективността на инсталацията с 30% и задържа материалните отпадъци до около 2%.

5. Геометрична гъвкавост

Покривните панели могат да бъдат произведени в прави, извити или ветрилообразни форми, за да съответстват на архитектурни повърхности с единична кривина, двойна кривина и сферични архитектурни повърхности. В културния и художествен център на бъдещия научен и технологичен град „Двете планини“ в Анджи, Джъджианг, металният покрив образува дванадесет гигантски форми на бамбукови листа. Бяха приложени BIM моделиране и 3D сканиране, за да се запазят строителните толеранси в приемливи граници.

Указания за инсталиране и боравене

• Проверете подравняването и хоризонталността на греди, преди да започнете поставянето на панела.
• Подемни панели с повдигащи ленти със защитени ръбове, за да се избегне деформация.
• Потвърдете захващането на шева и подравняването на скобите преди окончателното зашиване на системи със стоящи шевове.
• Поддържайте работната зона чиста и суха, когато извършвате непрекъснато заваряване; следвайте квалифицирани процедури за заваряване.
• Ограничете строителния трафик върху завършените покривни повърхности и незабавно отстранете отломките.

Често задавани въпроси

Коя покривна система е подходяща за крайбрежни места със силен вятър?

Непрекъснато заварена система от неръждаема стомана предлага най-висока устойчивост на вятър и често се определя за райони, предразположени към тайфуни. Системите със стоящи шевове остават жизнеспособна опция, когато детайлите на шевовете и скобите са подсилени според изчисленията за повдигане на вятъра.

Как дългите покривни панели се справят с температурните промени?

Системите със стоящи шевове използват плъзгащи се скоби, които позволяват движение по наклона. Заварените системи могат да включват напречни гофри или разширителни фуги. Подходящият метод зависи от геометрията на покрива и очаквания температурен диапазон.

От каква текуща поддръжка се нуждае един метален покрив?

Процедурите за проверка трябва да обхващат плътността на крепежните елементи, състоянието на панела, препятствията на дренажния път и целостта на уплътнителя при проникванията. Системите със стоящи шевове обикновено изискват по-малко поддръжка, тъй като не са изложени крепежни елементи.

Може ли металният покрив да премине върху съществуващ покрив?

Нов метален покрив понякога може да бъде монтиран върху съществуващ покрив, ако конструкцията може да понесе допълнителното натоварване и съществуващата повърхност е подходяща. Строителният инженер трябва да оцени съществуващите условия, преди да вземе каквото и да е решение.

Контрол на качеството и документация

Доставчиците трябва да предоставят сертификати за изпитване на мелница за неблагороден метал, записи за дебелината на покритието и отчети за размерите на панела. Проекти със специфични критерии за натоварване от вятър трябва да изискват данни от изпитване за повдигане от вятъра за точната конфигурация на системата, която се предоставя. Проверките при получаване на обекта трябва да проверяват класовете на материала, дължините на панелите и състоянието на повърхността преди монтажа.

Съображения за избор

• Проверете местоположението на сградата и проектната скорост на вятъра, преди да изберете тип покривна система.
• Прегледайте наклона на покрива и дренажното оформление, за да потвърдите ефективното отстраняване на водата.
• Проверете дали избраният панелен материал е съвместим с експозицията на околната среда на сградата.
• Потвърдете, че доставчикът на покриви може да предостави необходимите данни от теста и поддръжка за монтаж.
