Стоманен панел с цветно покритие със скрита закопчалка

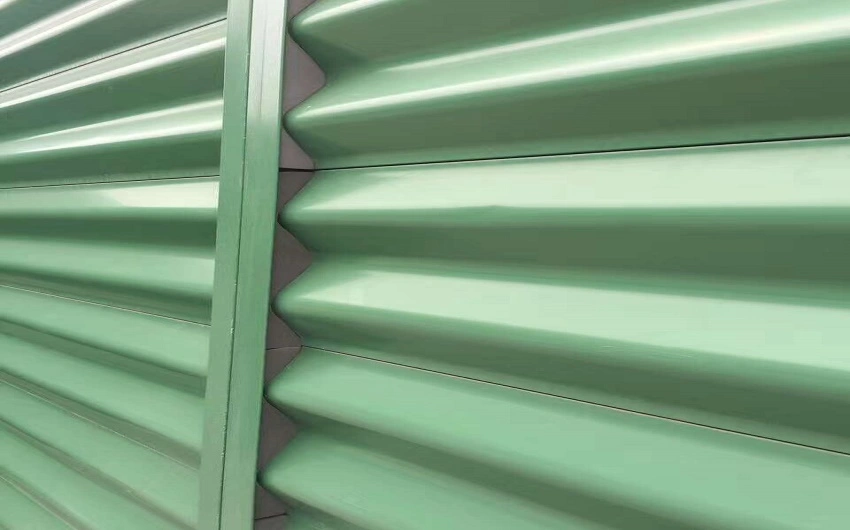

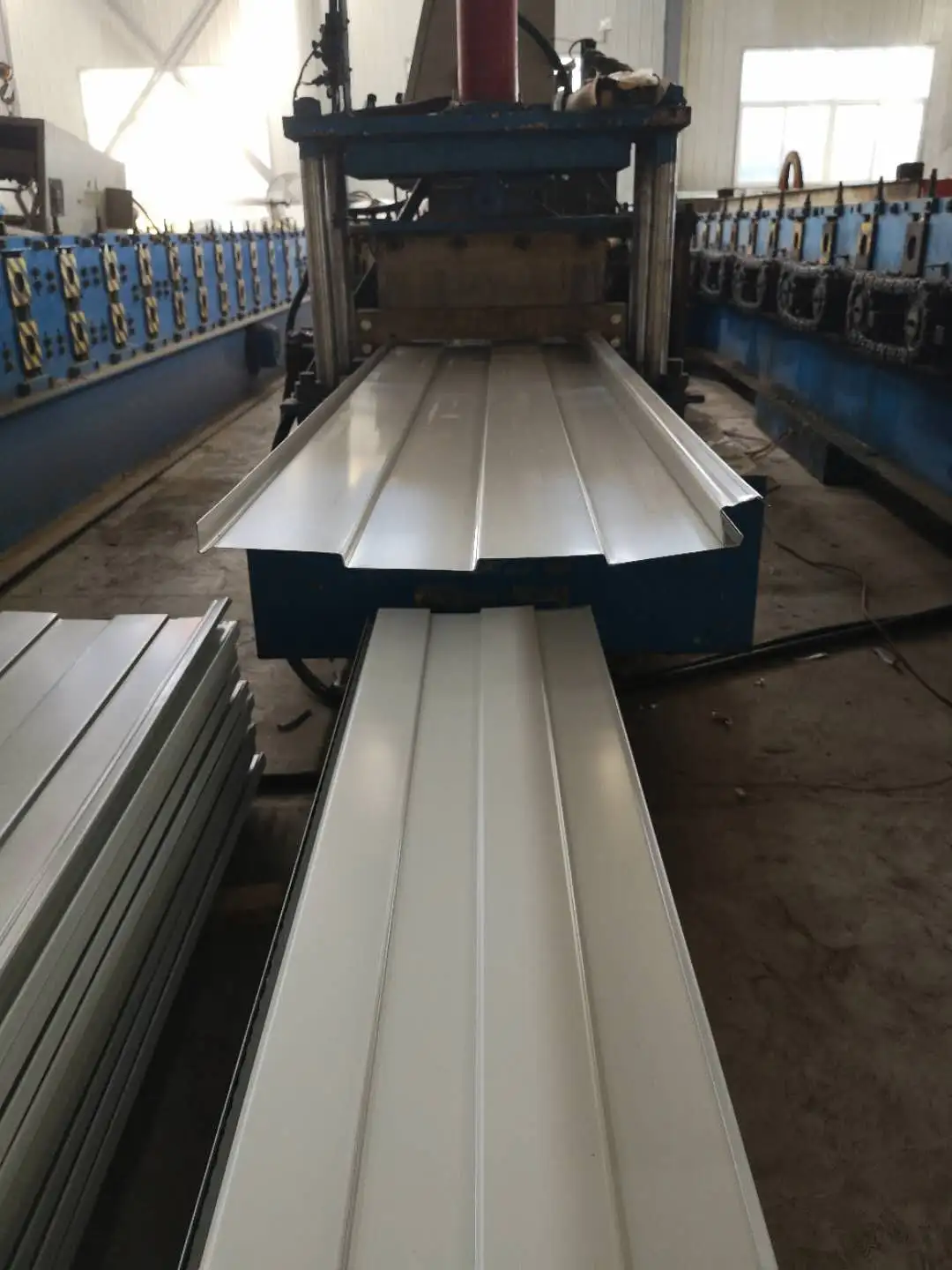

Стоманените панели с цветно покритие със скрити крепежни елементи, наричани още покривни панели със скрити крепежни елементи или скрити щипки, са профилирани листове, формовани на руло от стомана с цветно покритие. Те са фиксирани към покривни греди със съответстващи скоби от поцинкована или алуминиева сплав, а не с открити винтове. Последователността на свързване включва закрепване на скритите скоби към греди, захващане на женското ребро на панела с централното ребро на скобата и след това заключване на шева с машина за зашиване, за да се създаде плътна връзка между съседните панели. SENBO произвежда тези профили на специални линии за валцоване и проверява ключови размери като височина на ребрата, ефективна ширина и дълбочина на заключване по време на производството.

Основната разлика от стандартния стоманен покрив с цветно покритие се крие в метода на закрепване. Конвенционалните панели се закрепват със самонарезни винтове, които минават през повърхността на панела, изисквайки уплътнител за всеки отвор за винт. Панелите със скрити крепежни елементи вместо това разчитат на блокиращи скоби, което означава, че повърхността остава без пробиви. Този подход подобрява хидроизолацията, намалява дългосрочния риск от корозия в точките на закрепване и придава на покрива по-чист вид.

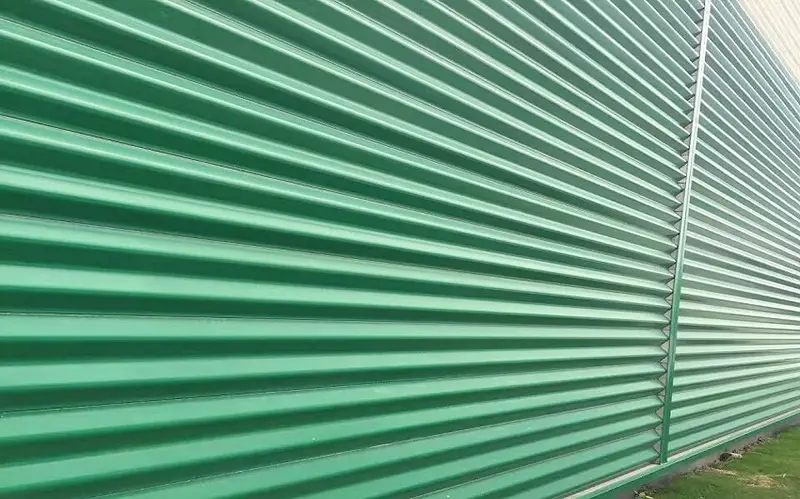

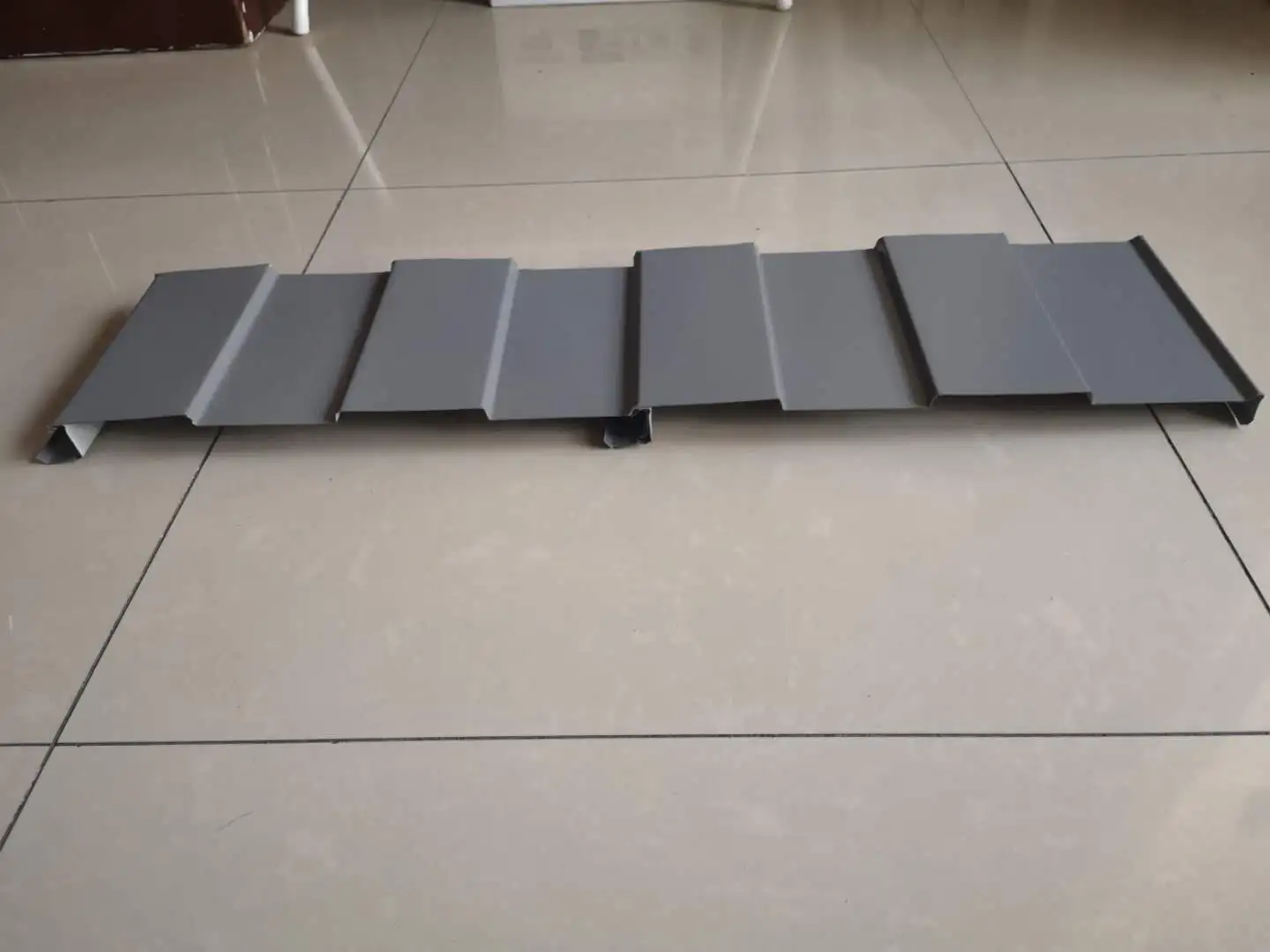

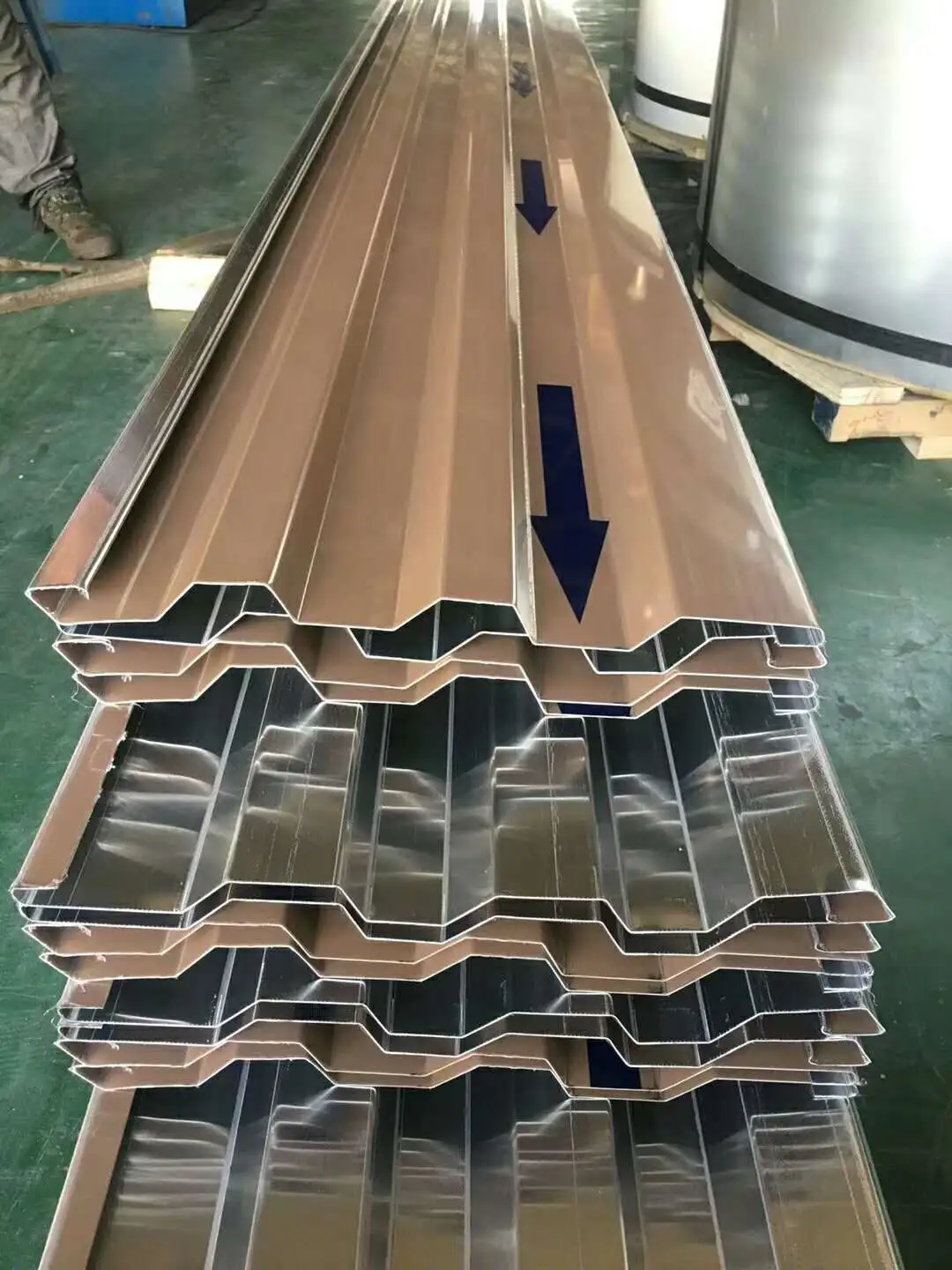

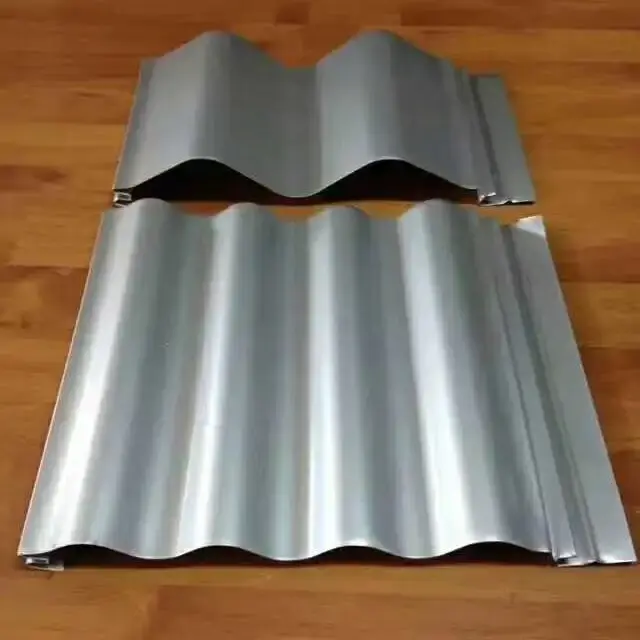

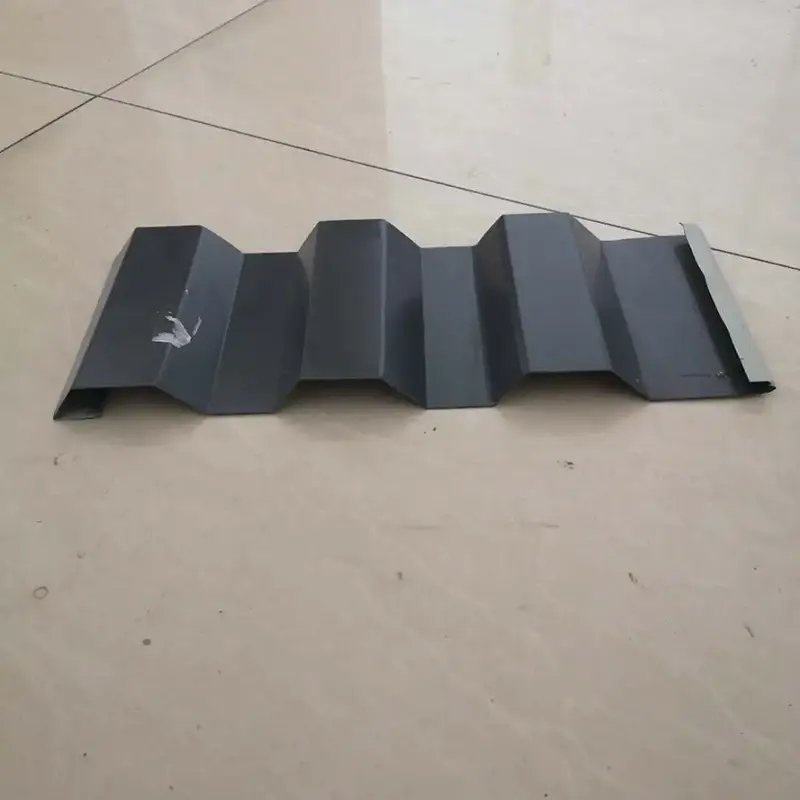

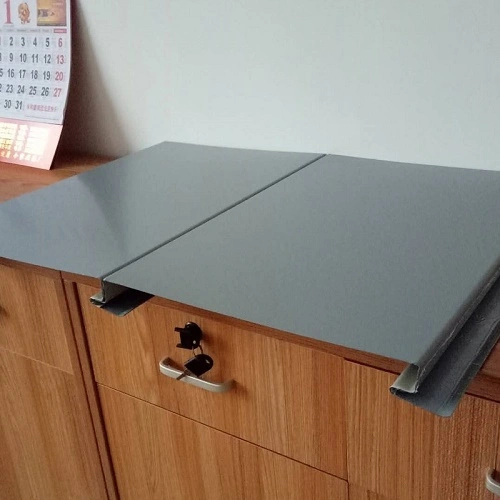

Често срещани типове профили

Технически спецификации

Проверка на ефективността

1. Хидроизолационно поведение

Тъй като повърхността на стоманения панел с цветно покритие на скрити крепежни елементи няма отвори за крепежни елементи, системата избягва обичайния път на теч, който се среща при покриви с открити крепежни елементи. В традиционните системи уплътнителят в отворите за винтове може да остарее и да се напука с течение на времето, което позволява проникването на вода. Профилът Jiaochi 760 с височина на ребрата 71 mm и разстояние между ребрата 380 mm помага на дъждовната вода да се движи бързо от долините към стрехите. Когато шевовете се затварят с машина за зашиване, страничната блокировка осигурява непрекъсната бариера срещу навлизане на вода. Липсата на повърхностни дупки също така намалява потенциала за корозия, започваща от крепежните елементи.

2. Устойчивост на вятър

Скобите, които държат панелите към греди, са проектирани да издържат на повдигане. По време на фотоволтаичен проект с цветен стоманен покрив с мощност 5 MW на международното летище Shenzhen Bao'an, налягането на вятъра на място достигна 0,75 kN/m². Тестовете за издърпване на скритите скоби регистрират сила на издърпване от 200 kg, което отговаря на изискванията за безопасност. Панелът със скрита скоба YX41-250-750 използва стомана с граница на провлачване от поне 550 MPa и дълбочина на заключване над 5,2 mm. Всяко свързващо ребро е закотвено чрез фиксираща скоба, която подобрява способността на покрива да се справя с натоварвания от вятър и сняг.

3. Компенсация на термичното движение

Фиксиращите скоби позволяват на покривните панели да се плъзгат по наклона, докато металът се разширява и свива при температурни промени. Панелите остават захванати със скобите по време на това движение, така че връзката между покрива и конструкцията остава стабилна. Това позволява непрекъснати дължини на панели над 100 метра без необходимост от напречни припокривания, което е полезно за покриви с голям размах.

4. Ефективност на монтажа

Системата използва фабрично сглобяеми панели, които се свързват на място. Някои профили със скрити скоби, като CC-750, не изискват специализирана машина за зашиване, което може да намали труда и времето за монтаж. Намотките могат да бъдат нарязани на дължина на работната площадка, позволявайки единични панели над 100 метра и минимизирайки броя на крайните обиколки. Този подход също така намалява риска от изтичане на напречни фуги.

Характеристики на дизайна

• Повърхност без пробиви:Скритата връзка на скобата премахва отворите за винтове от повърхността на покрива, което намалява вероятността от течове и корозия на крепежните елементи.
• Стабилно захващане на клипса:Дълбочината на заключване надвишава 5,2 mm, а устойчивостта на издърпване достига 200 kg, осигурявайки надеждно закотвяне при повдигане на вятъра.
• Приспособяване за термично движение:Плъзгащите се скоби позволяват на панелите да се разширяват и свиват по наклона, намалявайки напрежението, което може да причини повреда на покрива с течение на времето.
• Възможност за дълъг панел:Единичните дължини до 100 метра намаляват напречните припокривания и опростяват управлението на водата.
• Разновидност на профила:Опции като YX51-380-760 и YX50-410-820 покриват различни изисквания за обхват и натоварване.

Типични приложения

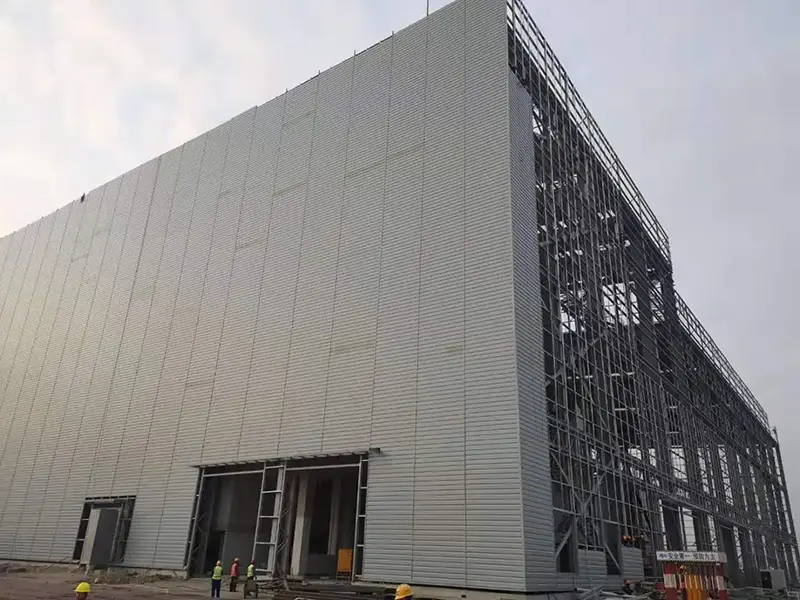

• Покривни системи за промишлени сгради със стоманени конструкции с големи разстояния.
• Обществени съоръжения като летищни терминали, спортни обекти и изложбени центрове.
• Промишлени сгради със строги изисквания за хидроизолация, включително електроцентрали и нефтохимически съоръжения.
• Логистични центрове и складове, където надеждността на покрива е приоритет.
• Проекти за обновяване, които изискват подмяна на съществуваща покривна система.

Препоръки на място

• Потвърдете разстоянието и подравняването на греди, преди да започнете монтажа на панела.
• Използвайте повдигащо оборудване с меки сапани, за да избегнете вдлъбнатини на ребрата или надраскване на покритието.
• Следвайте последователността на производителя за захващане на скоби и зашиване на панели.
• Проверете плътността на шева след зашиването и проверете захващането на скобата, преди да продължите към следващия панел.
• За дълги панели планирайте монтажната последователност така, че топлинното движение да не е ограничено във фиксирани точки.

Често задавани въпроси

Как покривът със скрити крепежни елементи се справя с дъждовната вода без уплътнител по шевовете?

Страничната блокировка се оформя механично с машина за зашиване. Получената фуга е достатъчно стегната, за да устои на навлизането на вода при нормални условия. Правилният наклон на покрива и дренажният дизайн също помагат за бързото отвеждане на водата от шевовете.

Могат ли панелите със скрити крепежни елементи да се използват върху извити покриви?

Повечето профили със скрити крепежни елементи са предназначени за прави покриви или покриви с много голям радиус. Минималният радиус на кривина зависи от профила на панела и дебелината на материала. За извити приложения се консултирайте с производителя преди поръчка.

Каква е ползата от панел без открити крепежни елементи?

Откритите крепежни елементи изискват уплътнител за всеки отвор за винт. С течение на времето уплътнителят може да се разгради и да създаде пътища за течове. Скритите крепежни елементи премахват тази точка на поддръжка и намаляват риска от навлизане на вода и корозия около отворите за винтове.

Как се проверява устойчивостта на повдигане от вятъра за конкретен проект?

Тестовете за издърпване на щипките могат да се извършват на място или в лаборатория. Измерената стойност трябва да се сравни с проектното повдигане на вятъра за местоположението на сградата. Доставчиците могат да предоставят тестови данни или да съдействат за специфична проверка на проекта.

Проверка и документация

Преди изпращане панелите се проверяват за геометрия на профила, дълбочина на заключване, състояние на повърхностното покритие и точност на размерите. Сертификатите за мелницата за основната стомана трябва да бъдат налични, заедно с отчети за якост на издърпване на скобата, когато е необходимо. По време на монтажа проверките на място на захващането на шевовете и подравняването на скобите помагат да се гарантира постоянно качество.

Фактори за оценка преди поръчка

• Определете проектното натоварване от вятър и проверете дали избраният профил и система с скоби отговарят на изискването.
• Уверете се, че наклонът на покрива е достатъчен за избрания панелен профил и дренаж.
• Ако са планирани дълги непрекъснати панели, проверете дали конструкцията може да поеме топлинно движение при стрехите и билото.
• За проекти за обновяване проверете съществуващото състояние на греди и разстоянието, за да потвърдите съвместимостта.
