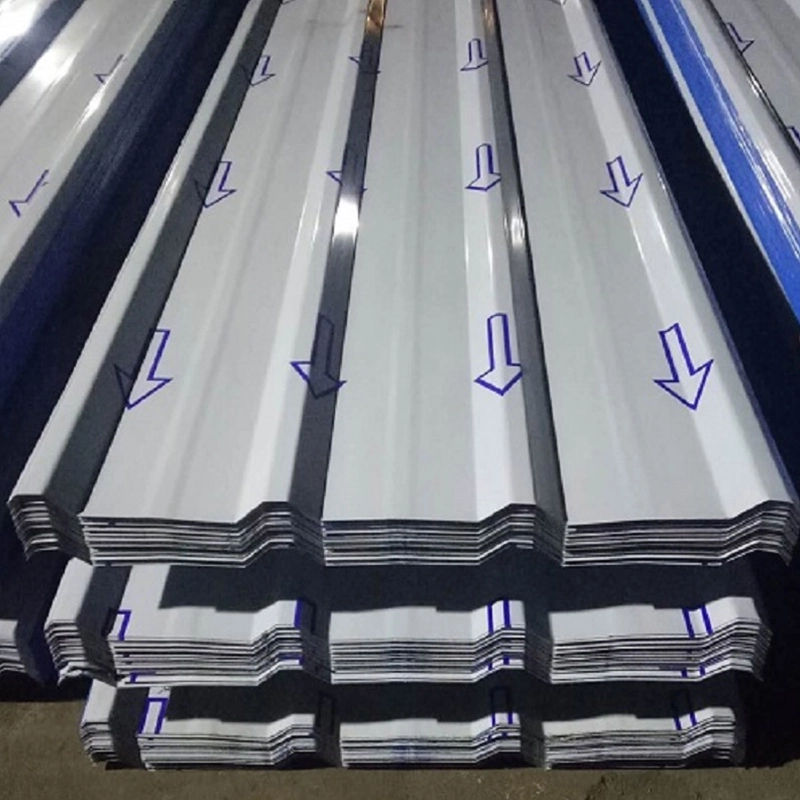

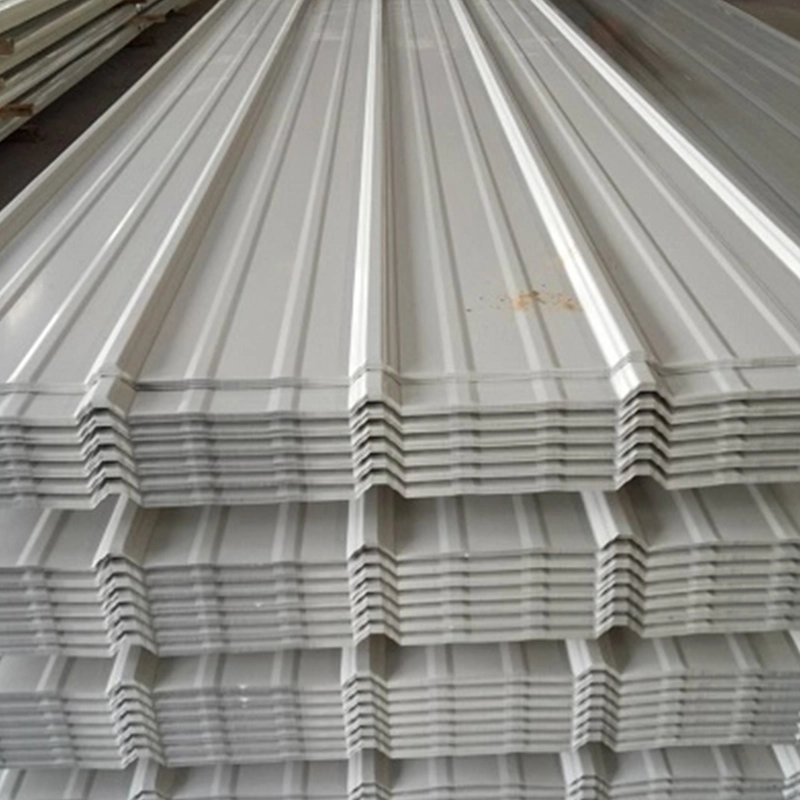

Метален профилиран лист

Метален профилиран лист, наричан още гофриран метален панел, се произвежда чрез валцоване на тънка стоманена или алуминиева сплав намотка в гофрирано напречно сечение при температура на околната среда. Основният материал се избира в съответствие със средата на проекта и изискванията за натоварване. SENBO управлява многоролкови линии за непрекъснато формоване и извършва проверки на размерите на височината на ребрата, ширината на листа и геометрията на профила по време на производството. Компанията също така поддържа записи за входящи инспекции за дебелината на основния метал и теглото на покритието.

Опции за субстрат

• Поцинкована стоманена ламарина:Обичайните конструктивни степени включват Z275 и Z450, с тегло на двустранното цинково покритие съответно 275 g/m² и 450 g/m². Минималната дебелина на покритието на всяка страна е приблизително 19 μm.
• Стоманен лист с покритие от Al-Zn сплав:Металното покритие съдържа около 55% алуминий, 43,5% цинк и 1,5% силиций. Устойчивостта на корозия е 3 до 5 пъти по-висока от тази на поцинкованата стомана. AZ150 е широко използван клас.

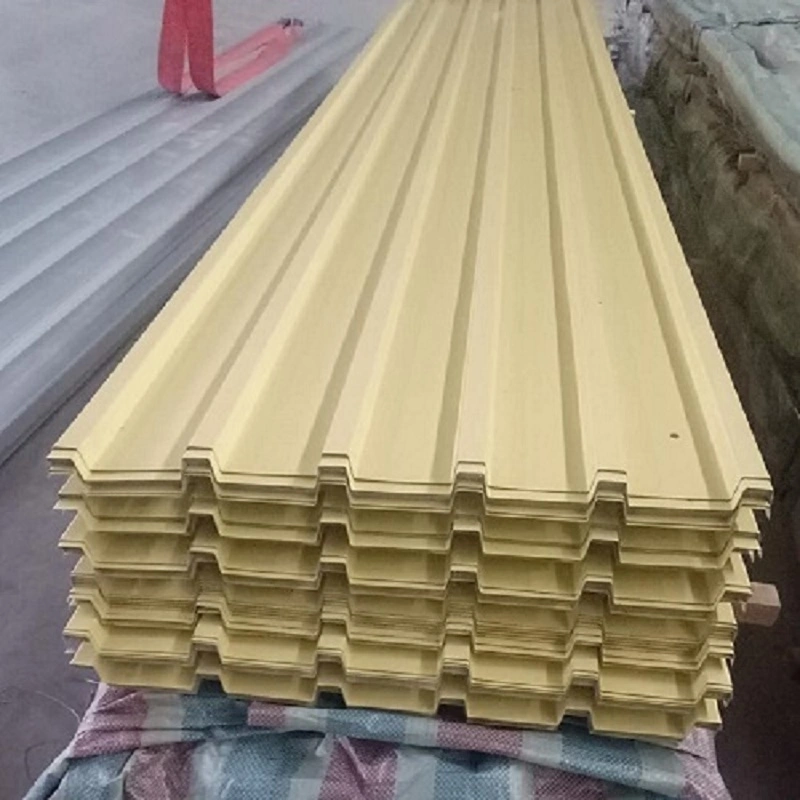

• Стоманен лист с цветно покритие:Използва галванизиран или Al-Zn субстрат с предварителна обработка и органично покритие като полиестер, акрил или флуоровъглерод. Тази опция съчетава защита от корозия с декоративно покритие.
• Лист от алуминиева сплав:Листовете от полутвърда алуминиева сплав с дебелина от 0,6 mm до 1,2 mm предлагат добра устойчивост на корозия и формоспособност. Необходима е изолационна бариера при връзки с различни метали, за да се избегне галванична корозия.

Формиране и класификация

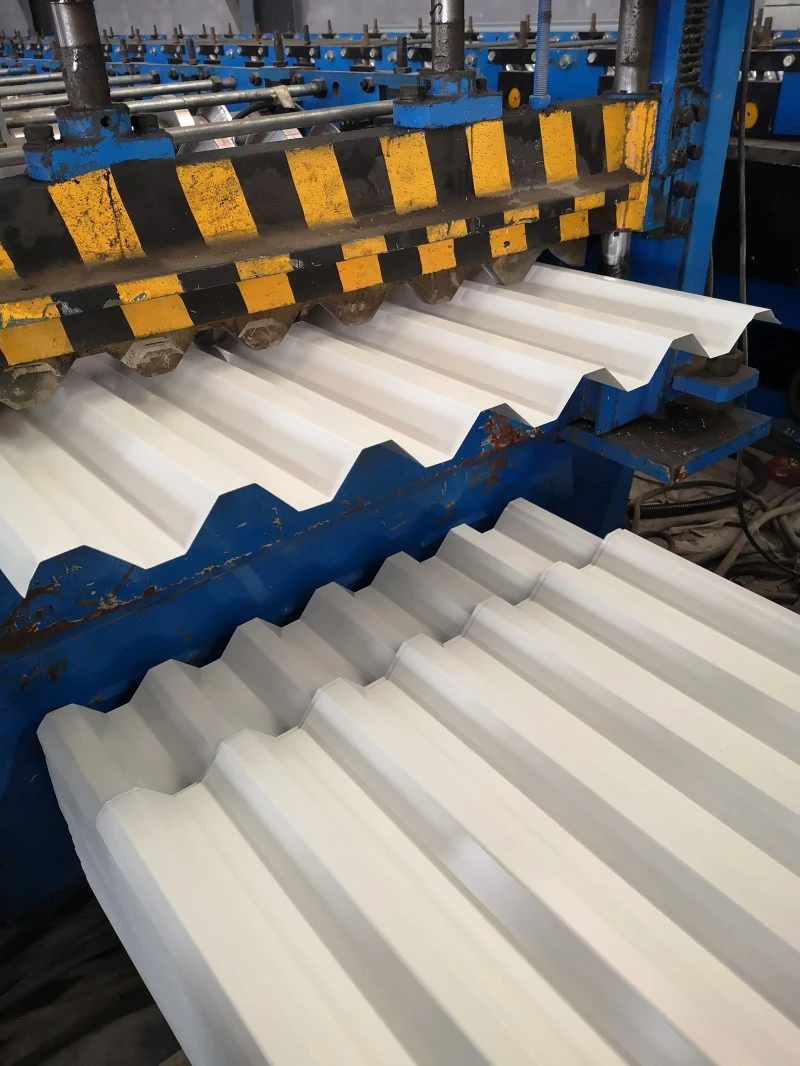

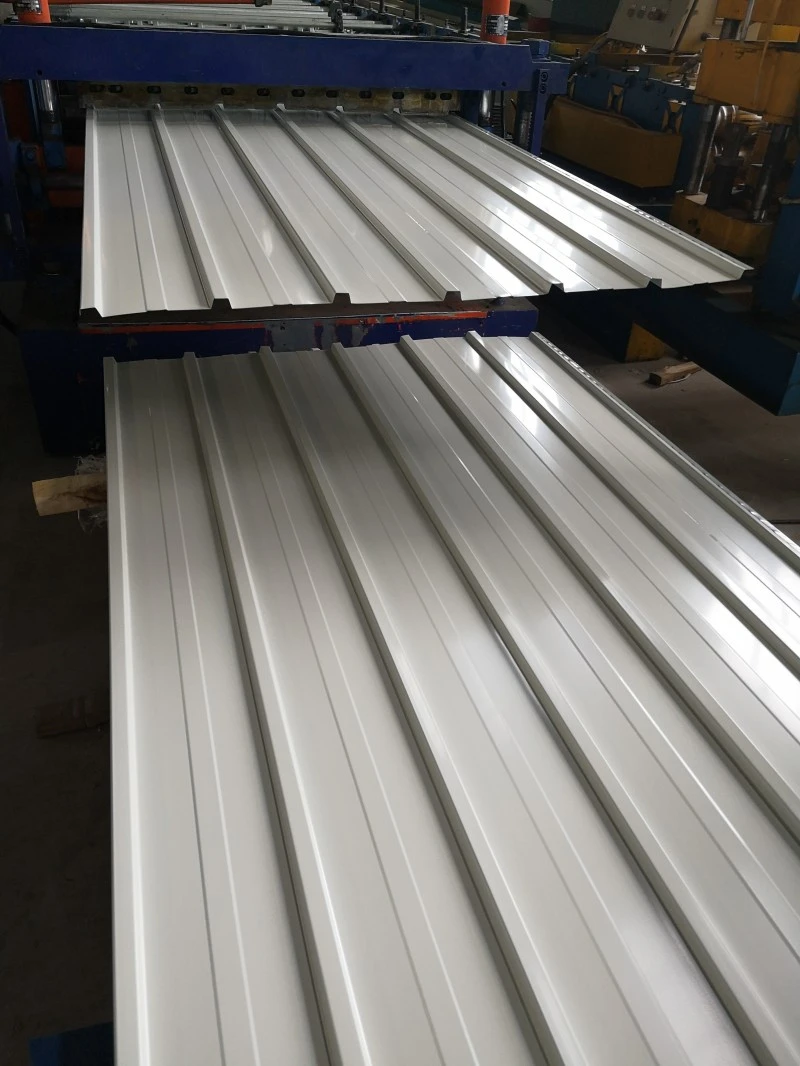

Металните профилирани листове се формоват на непрекъснати валцоващи линии и могат да се произвеждат на дължини от няколко метра до десетки метри. Фабричната предварителна изработка осигурява висока точност на размерите, но е ограничена от транспортната дължина. Формоването на място позволява дължината на листа да съответства на проекта, намалявайки крайните припокривания и спестявайки материал и труд. Продуктите се класифицират според напречното сечение на V-образни, U-образни, W-образни, оребрени, заздравени и набраздени типове. По приложение те включват покривни панели, стенни панели, композитни подови настилки и сводести структурни панели.

Технически спецификации

Данни за приложение на проекта

1. Промишлени сгради и складове

Профилираните метални листове обикновено се използват за покривни и стенни ограждения в промишлени предприятия и складове поради ниското им собствено тегло и достатъчна здравина. За проекти без топлоизолация консумацията на стомана е около 5 kg/m² до 11 kg/m². Металният покрив в комплекса Pingliang Sports Park, монтиран между юни 2020 г. и юни 2023 г., използва профилирани стоманени листове с дебелина 0,6 mm с Al-Zn като основен слой на покрива. Проектът получи Сребърна награда за инженерни технологии на Наградите за наука и технологии в индустрията за хидроизолация на сгради през 2024 г., което показва, че материалът се изпълнява приемливо в голямо обществено съоръжение.

2. Композитни подови системи

Когато се комбинира с бетон, профилираната стоманена ламарина действа както като постоянен кофраж, така и като армировка на опън. Този подход премахва необходимостта от традиционен дървен кофраж и временно укрепване. За да се подобри връзката между стоманата и бетона, срязващите шпилки могат да бъдат предварително заварени към листа или листът може да бъде оформен с двупосочни укрепващи ребра. Композитните подови системи се използват широко във високи сгради и многоетажни промишлени конструкции.

3. Сводести и извити конструкции

Металните профилирани листове могат да бъдат оформени като плоски или извити панели. Извитите листове позволяват сводести сгради, които комбинират функциите на греди, плочи и колони в една структурна форма. Покривните системи могат да бъдат произведени като извити или с променливо сечение панели и са подходящи за хидроизолация от I до III степен с минимален наклон от 1,5 градуса.

4. Хидроизолация на покрива и устойчивост на вятър

Покривните системи обикновено използват или припокрити връзки с фиксирани винтове, или конструкции с високо стоящи шевове. Методът на стоящия шев използва скрити, непроникващи крепежни елементи и е прилаган в проекти като терминални сгради на международното летище в Пекин. Системата от 360° профилирани листове със стоящ шев на SENBO има ширина на панела от 430 mm и височина на ребрата от 65 mm. Проектиран е за наклон на отводняване най-малко 5% и разстояние между гредите не по-голямо от 1,5 m. Скритият метод на закрепване подобрява устойчивостта на повдигане от вятъра и намалява пътищата на изтичане в сравнение с откритите крепежни елементи.

Характеристики на продукта

• Лек и икономичен:Консумацията на стомана от 5 kg/m² до 11 kg/m² за покриви и икономичен обхват около 3,5 m правят материала подходящ за големи шкафове.
• Устойчивост на корозия:Листовете с покритие от Al-Zn осигуряват 3 до 5 пъти по-голяма устойчивост на корозия от поцинкованата стомана. PVDF покритията допълнително удължават експлоатационния живот в агресивни среди.
• Разновидност на профила:Предлагат се V-образни, оребрени, заздравени профили и профили тип лястовича опашка. За специални архитектурни форми могат да бъдат произведени извити панели и панели с променливо сечение.
• Два режима на производство:Фабричното предварително производство или формоването на ролки на място дава гъвкавост при дължината на листа и планирането на транспорта.
• Рециклируем материал:Стоманени и алуминиеви листове могат да бъдат рециклирани в края на експлоатацията. Листовете могат да бъдат интегрирани и с фотоволтаични системи за генериране на енергия.

Типични приложения

• Покривни и стенни облицовки за промишлени предприятия и логистични складове.
• Метални покриви за обществени сгради като стадиони, изложбени центрове и летищни терминали.
• Композитни подови настилки за високи сгради и многоетажни промишлени съоръжения.
• Сводести сгради и временни конструкции, които се възползват от самоносеща форма на черупка.

Препоръки за монтаж и работа

• Съхранявайте чаршафите върху равни опори и ги дръжте сухи. Използвайте дишащо покритие, ако съхранението на открито е неизбежно.
• Повдигнете снопове с широки сапани или разпръскващи пръти, за да предотвратите деформация на ребрата и повреда на покритието.
• Нарежете листа с ножици или ножици. Избягвайте абразивно рязане, което генерира топлина и уврежда металното или органичното покритие.
• Използвайте крепежни елементи с шайби, които са съвместими с листовия материал, за да избегнете галванична корозия.
• Следвайте посочените подробности за страничната и крайната обиколка. В райони със силен вятър увеличете плътността на крепежните елементи в ръбовете и ъглите на покрива.
• За системи със стоящ шев, проверете захващането на щипката и плътността на шева, преди да преминете към следващия панел.

Често задавани въпроси

Как да избера между поцинковани, с Al-Zn покритие и цветно покрити листове?

Изборът зависи от атмосферната среда и изискванията за външен вид. Поцинкованите листове са икономични за меки условия. Листовете с покритие от Al-Zn предлагат по-добра устойчивост на корозия и са предпочитани за крайбрежни или индустриални места. Листовете с цветно покритие добавят трайно декоративно покритие и се избират, когато външният вид има значение или когато е необходима допълнителна защита на покритието.

Могат ли профилираните метални листове да се използват както за покривни, така и за стенни приложения?

Да, но профилът и дебелината може да са различни. Покривните панели трябва да се справят с дренажа на водата и повдигането на вятъра, докато стенните панели се фокусират повече върху натоварването от вятъра и външния вид. Трябва да се използват таблиците на производителя за избор на правилния профил за всяко приложение.

Какъв е минималният наклон на покрива за тези листове?

За системи, закрепени с припокрити винтове, типичен е минимален наклон от 5%. Системите със стоящи шевове могат да се използват при наклони до 1,5 градуса, когато са монтирани с подходящо уплътняване на шевовете и дренажен дизайн. Проектното натоварване от вятър и интензивността на валежите също трябва да се вземат предвид.

Как се обработват топлинното разширение и свиване в дълги листове?

Дългите листове се разширяват и свиват при температурни промени. Системите със стоящи шевове позволяват движение чрез плъзгащи се скоби. За системите с припокриване крайният детайл на припокриването и разстоянието между крепежните елементи трябва да бъдат проектирани така, че да поемат термично движение. Дължината на листа и температурният диапазон трябва да бъдат прегледани от инженера на проекта.

Контрол на качеството и документация

Доставчиците трябва да предоставят сертификати за изпитване на мелница за записите за теглото на основния метал и покритието. Размерите на профила като височина на ребрата, стъпка и ефективна ширина се проверяват по време на производството и преди изпращане. За проекти със специфични изисквания за повдигане на вятъра могат да бъдат предоставени протоколи от изпитвания или изчисления. Инспекцията при получаване на място трябва да провери дебелината на листа, формата на профила, състоянието на покритието и дължината спрямо поръчката.

Съображения за избор

• Определете корозионната категория на околната среда на обекта, преди да изберете основния материал и покритието.
• Потвърдете проектното натоварване от вятър и разстоянието, за да изберете правилната дебелина и профил на листа.
• Проверете наклона на покрива и разположението на дренажа, за да избегнете натрупване на вода и течове.
• За дълги непрекъснати листове се уверете, че транспортният маршрут може да поеме необходимата дължина или план за оформяне на ролки на място.
• Ако листът ще се използва в композитна подова система, потвърдете необходимото оформление на срязващите щифтове и изискванията за пожароустойчивост.
