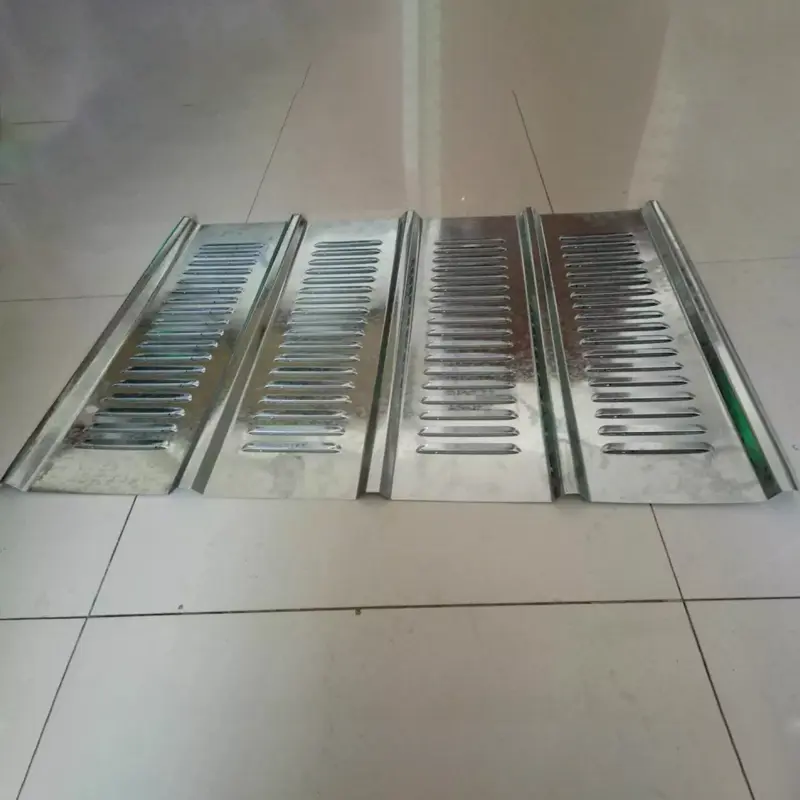

Перфориран лист с жалузи

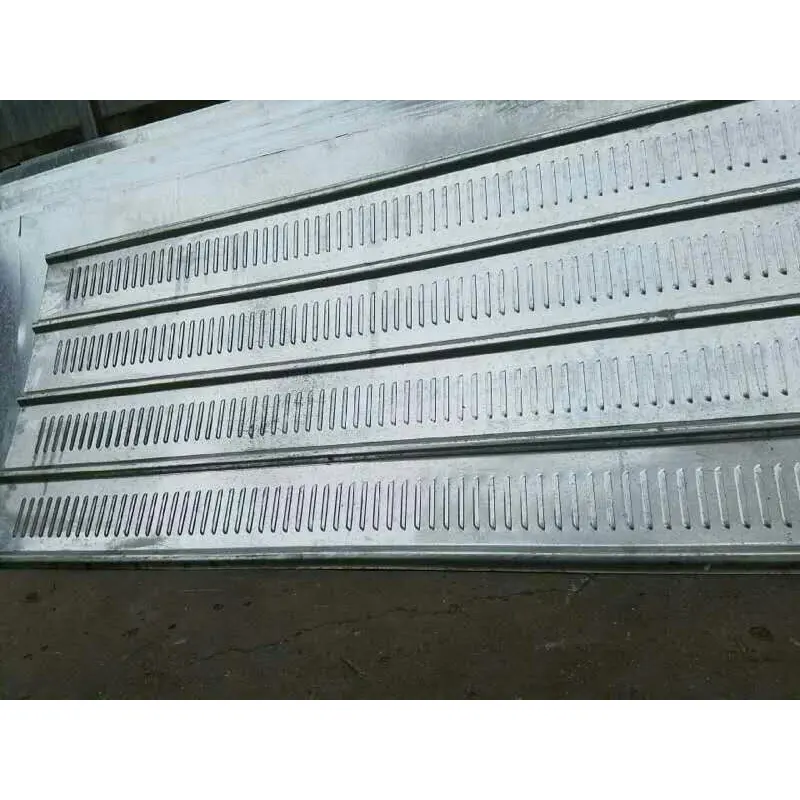

Перфорираният лист с жалузи са функционални архитектурни панели, създадени чрез обработка на метални листове с помощта на високоскоростно оборудване за прецизно щамповане, за да се образува структура от ъглови отвори, подобни на жалузи. За разлика от стандартните перфорирани панели (които имат прави отвори като кръгове или квадрати), перфорираните панели с жалузи имат жалузи под ъгъл. Този дизайн позволява на въздуха да тече през диагоналните канали, като същевременно блокира хоризонталната линия на видимост, като по този начин се постига "вентилиран, но непрозрачен" ефект.

Избор на основен материал

В зависимост от работната среда и изискванията за производителност могат да бъдат избрани следните материали:

Q235 Поцинкована стомана:Най-разпространеният материал в строителството. Повърхностите са обработени с горещо поцинковане и електростатично прахово покритие (дебелина на покритието ≥60 μm), издържащо 500 часа тестване на солен спрей без обелване или ръждясване. Стандарт за изпитване: ASTM B117 / ISO 9227. Лабораторни доклади са на разположение при поискване.

304 неръждаема стомана:Използва се за външна среда, изискваща висока устойчивост на корозия или за декоративни проекти.

Алуминиева сплав:Използва се за проекти с ограничения на теглото или такива, изискващи съвместимост с алуминиево-магнезиево-манганови покривни панели.

Производствен процес и спецификации:Произведена чрез високоскоростни, прецизни, напълно автоматизирани линии за щанцоване, системата поддържа различни материали, включително перфорирани стоманени рулони с цветно покритие, алуминиеви рулони и листове от неръждаема стомана. Стандартните дебелини варират от 0,5 mm до 2,0 mm (тънки листове: 0,5–1,0 mm; дебели листове: 1,0–2,0 mm). Типичните ъгли на жалузите са 45°–60°, с коефициент на отворена площ от 40%–60%. Стандартните размери на листа са 1000 × 2000 mm и 1250 × 2500 mm; персонализираните размери са налични при поискване.

Повърхностна обработка:Поцинкованите стоманени листове могат да бъдат завършени с електростатично прахово покритие. Цветовете са персонализирани според стандартите RAL (често срещаните цветове включват тъмно сиво, светло сиво, кралско синьо и тъмно зелено).

Проверка на ефективността

1. Акустично представяне – лабораторно измерено намаляване на шума

Акустичните характеристики на перфорираните жалузийни панели са подкрепени от конкретни експериментални данни. Систематично изследване, проведено от Лабораторията по архитектурна акустика към Националния университет Cheng Kung (Тайван) върху микроперфорирани панели с хоризонтални жалузи, показа, че средното намаляване на шума варира от минимум 4dB до максимум 15dB. Ключовите променливи, влияещи върху акустичните характеристики, включват дължина на жалузите, дебелина на жалузите, структурна конфигурация (едностранна срещу двустранна перфорация), ъгъл на жалузите и разстояние между жалузите.

2. Вентилация и устойчивост на вятър – устойчивостта на вятър намалена с над 30%

Перфорираните панели на жалузите улесняват естествената вентилация и освобождаване на налягането чрез перфорации под ъгъл в жалузите, като ефективно намаляват съпротивлението на вятъра. Когато се използва в строителни прегради, дизайнът на въздушния поток с жалузи намалява съпротивлението на вятъра с над 30% в сравнение с традиционните твърди бариери, въз основа на сравнителни изчисления на натоварването от вятър. Панелите са проектирани да отговарят на местните изисквания за натоварване от вятър в съответствие с приложимите строителни норми (напр. GB 50009 / EN 1991), с действително представяне, потвърдено чрез структурни изчисления и специфични за проекта оценки на натоварване от вятър. Това ги прави подходящи за податливи на тайфуни и ветровити крайбрежни региони.

3. Устойчивост на корозия и атмосферни влияния – 500-часов тест със солен спрей

Устойчивостта на корозия на перфорираните жалузи е осигурена чрез система с двоен процес: горещо поцинковане, последвано от електростатично прахово покритие. Поцинкован основен слой е комбиниран с високотемпературно втвърдено полиестерно прахово покритие (с дебелина ≥60 μm). Панелите издържат 500 часа тестване на солен спрей без обелване или ръждясване, в съответствие с ASTM B117 / ISO 9227. Доклади от тестове на трети страни са достъпни при поискване, а експлоатационният живот на открито се оценява на 5–10 години при нормални условия на околната среда.

4. Механични и производствени свойства

Изработен от поцинкована стомана Q235, материалът предлага отлична якост на натиск, докато процесът на щамповане на жалузите осигурява висока прецизност на размерите. При приложения за железопътен транспорт (вентилация и капаци, устойчиви на дъжд), структурата съчетава предни перфорирани панели на жалузите със задни прегради за дъжд, за да балансира въздушния поток и защитата от атмосферни влияния. За силовите отделения на моторизирано оборудване, 5–10 mm звукопоглъщащ материал може да се приложи към структурата на жалузите за намаляване на шума.

5. Доказани сценарии за приложение

Декорация на широкомащабни обществени сгради и звукопоглъщане:Тези перфорирани листове с жалузи се използват за декорация и акустична обработка в големи проекти като летища, железопътни гари, стадиони, изложбени центрове и метростанции.

Строителни натрупвания:Перфорираният таван с жалузи се отличава с модулен дизайн с болтово сглобяване, което елиминира необходимостта от заваряване на място. Поддържа повторна употреба над 5 пъти и може да се похвали със степен на рециклируемост на стоманата от 95%.

Вентилация на оборудването и разсейване на топлината:Използвани като панели за разсейване на топлината за корпуси на оборудването, тези жалузи обикновено се произвеждат от неръждаема стомана, поцинкована стомана или алуминий (дебелина: 0,8–2 mm), осигурявайки ефективна вентилация и разсейване на топлината, като същевременно предлагат защита от прах и пръски.

Преглед на основните спецификации

Всички параметри, изброени по-долу, се основават на фабрично стандартно производство или референтни тестове. Възможно е персонализиране, за да се отговори на специфични изисквания на проекта.

Ключови предимства

1. Вентилация без видимост (Уникална функционалност).Ъгловият дизайн на жалузите създава припокриване, когато се гледа отпред, блокирайки над 90% от линията на видимост отвън, като същевременно позволява естествен въздушен поток - балансира защитата на поверителността с вентилация и разсейване на топлината. Визуалният екран се измерва на разстояние 1 метър перпендикулярно на повърхността на панела.

2. Проверени акустични характеристики (4–15 dB намаление).Лабораторните тестове потвърждават средно намаляване на шума от 4–15 dB; производителността може да бъде допълнително подобрена чрез добавяне на шумопоглъщащ памук или микроперфорирани панели.

3. Устойчивост на корозия и издръжливост (500-часова проверка със солен спрей).Двойна антикорозионна защита (горещо поцинковане плюс електростатично прахово покритие) гарантира липса на лющене или ръжда след 500 часа тестване със солен спрей съгласно ASTM B117 / ISO 9227; експлоатационен живот на открито 5–10 години.

4. Модулно сглобяване и повторна употреба.Модулният дизайн с болтови връзки премахва необходимостта от заваряване на място; панелите могат да се използват повторно най-малко пет пъти, с процент на рециклиране на стоманата от 95%.

5. Гъвкав материал и персонализиране на спецификациите.Предлага се в различни материали като Q235 поцинкована стомана, неръждаема стомана и алуминий; дебелината, размерите и цветовете на плочата могат да бъдат персонализирани, за да отговорят на специфичните изисквания на проекта.

Сценарии за приложение

1.Декоративни и шумопоглъщащи системи за големи обществени сгради като летища, гари, стадиони, изложбени центрове и метростанции.

2.Натрупване на строителна площадка за пътни работи, изкопни работи на метрото и жилищно обновяване (изискващо устойчивост на вятър и освобождаване на налягането).

3.Вентилация, разсейване на топлината и защита от прах за промишлени инсталации и съоръжения.

4.Шумопрегради за общински пътища и индустриални зони (в комбинация със звукопоглъщащи материали).

5.Интегрирани архитектурни системи за засенчване и вентилационни жалузи.

Защо да изберете перфорирани панели за жалузи?

Търсите ли функционален панел, който балансира вентилацията и екрана за архитектурна декорация, строителни изолации или проекти за намаляване на шума? Изработени от поцинкована стомана Q235 или неръждаема стомана, тези панели разполагат с прецизно щамповани жалузи под ъгъл 45°–60°. Те осигуряват над 90% визуален екран (измерен на 1 m перпендикулярен изглед), като същевременно позволяват естествена вентилация и освобождаване на налягането, предлагайки повече от 30% по-малко съпротивление на вятър в сравнение с масивните панели. Акустичните лабораторни тестове потвърждават намаляване на шума от 4–15 dB, докато 500-часови тестове със солен спрей (ASTM B117 / ISO 9227) потвърждават тяхната устойчивост на корозия; модулният дизайн позволява многократна повторна употреба. От декоративно поглъщане на звука в големи обществени сгради до устойчиви на вятър тавани за градски пътни работи, перфорираните жалузи — подкрепени с доказани данни за ефективност — предлагат надеждно решение, което гарантира „вентилация без видимост“ заедно с намаляване на шума и устойчивост на вятър.

Често задавани въпроси

1. Какви стандарти се използват за теста за солен спрей?

Тестваме нашите прахово боядисани панели в съответствие с ASTM B117 или ISO 9227 в продължение на 500 часа. Доклади от тестове на трети страни са достъпни при поискване за проверка на резултатите.

2. Как се измерва 90% визуален скрининг?

Степента на визуален скрининг се измерва на разстояние 1 метър перпендикулярно на повърхността на панела. При нормални ъгли на видимост, ъгловите жалузи се припокриват, за да блокират повече от 90% от хоризонталната линия на видимост, като същевременно позволяват въздушен поток.

3. Могат ли панелите да се използват в райони със силен вятър?

да Дизайнът с жалузи намалява натоварването от вятър с над 30% в сравнение с масивните панели. Ние извършваме специфични за проекта изчисления на натоварването от вятър съгласно приложимите кодове (напр. GB 50009 или EN 1991), за да гарантираме, че панелите и носещата конструкция са адекватно проектирани.

4. Какви материали се предлагат за жалузийни перфорирани панели?

Предлагаме поцинкована стомана Q235, неръждаема стомана 304 и алуминиева сплав. Изборът зависи от изискванията за корозия, ограниченията на теглото и естетическите предпочитания. Всички материали могат да бъдат прахово боядисани в различни цветове по RAL.

5. Предоставяте ли проби или протоколи от тестове преди поръчка?

Да, можем да предоставим примерни панели за оценка и да споделим съответните доклади от тестове (солен спрей, акустични, механични) при поискване. Нашият инженерен екип предлага и техническа консултация за вашия конкретен проект.

6. Как се монтират панелите?

Панелите са проектирани за модулно сглобяване с болтове, което елиминира необходимостта от заваряване на място. Това позволява по-бърз монтаж и лесен демонтаж, а панелите могат да се използват многократно.
