Цветен стоманен перфориран лист

Перфорираните метални листове, известни също като перфорирани панели или перфорирана мрежа, се произвеждат чрез пробиване на дупки в метални листове.Строителни материали SENBOдоставя тези продукти за архитектурни, акустични и индустриални приложения, с акцент върху точността на размерите и проследимостта на материала.

Изборът на основен материал зависи от работната среда и изискванията за производителност. Обикновено се използват три групи материали:

304 неръждаема стомана:Осигурява устойчивост на корозия, подходяща за външни и химически агресивни среди. Представителна проба не показа ръжда след 1000 часа тестване със солен спрей при условия на ASTM B117. Действителната производителност зависи от покритието на повърхността и подготовката на ръбовете.

Алуминиева сплав (напр. 6061):Предлага ниска плътност (приблизително 2,7 g/cm³), съчетана с добра здравина. Материалът може да бъде анодизиран или прахово боядисан за подобрена повърхностна издръжливост и външен вид.

Q235 поцинкована или цветно покрита стомана:Икономичен вариант за обща архитектурна и индустриална употреба. Повърхностната защита обикновено се постига чрез горещо поцинковане, последвано от електростатично прахово покритие.

Производствен процес и размери

Високоскоростното CNC оборудване за щанцоване произвежда над 20 модела на перфорация, включително кръгли, квадратни, прорезни, шестоъгълни, кръстосани, рибени люспи и форми на сливов цвят. Процесът позволява прецизен контрол на диаметъра на отвора, разстоянието и съотношението на отворената площ.

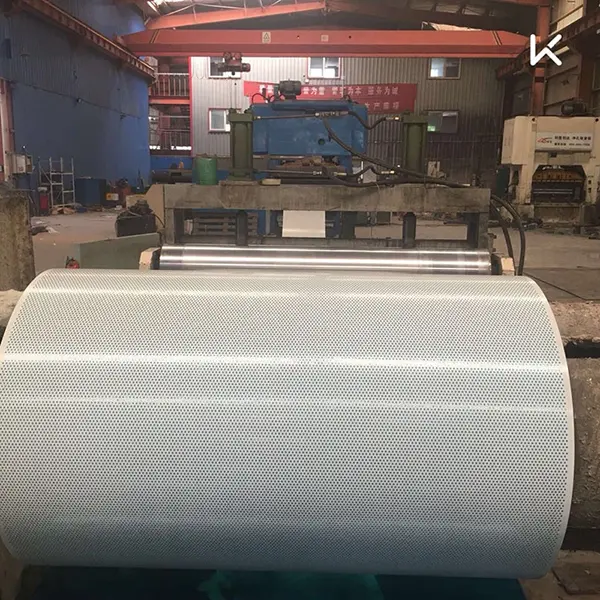

Плоските листове могат да бъдат произведени с дебелина от 0,1 mm до 15 mm, с диаметър на отворите от 0,1 mm до 200 mm. Навитите листове се предлагат в дебелини от 0,2 mm до 1,5 mm, с максимална ширина 1250 mm и диаметри на отворите от 0,5 mm до 10 mm. За архитектурни приложения обичайните дебелини варират от 0,5 mm до 2,0 mm, с диаметри на отворите между 3 mm и 20 mm. Съотношенията на отворената площ от 15% до 60% са типични, а толерансът на диаметъра на отвора се контролира в рамките на ±0,1 mm.

Опции за повърхностна обработка

Листовете от алуминиева сплав могат да бъдат анодизирани, за да се създаде твърд, плътен оксиден слой, който подобрява устойчивостта на корозия и повърхностната твърдост. Праховото покритие предлага екологично покритие с добра атмосферна и химическа устойчивост. Електрофоретичното покритие осигурява равномерно покритие със силна адхезия.

Стоманените листове обикновено са защитени чрез горещо поцинковане, последвано от електростатично прахово покритие, с типична дебелина на покритието най-малко 60 μm.

Измерени работни характеристики

1. Акустично представяне: NRC стойности от лабораторни тестове

Перфорираните листове допринасят за поглъщането на звука, когато са монтирани с въздушна междина или порест материал за основа. Звуковите вълни, навлизащи в дупките, губят енергия чрез триене и вискозни ефекти на отварящите се повърхности.

Коефициентите на звукопоглъщане бяха измерени при определени честоти на октавната лента съгласно ASTM C423 за представителен комплект, състоящ се от алуминиев панел с шестоъгълни отвори с порест поддържащ слой и въздушна кухина. Полученият коефициент на намаляване на шума (NRC) беше 0,8 или по-висок за тази тествана конфигурация. Действителният NRC за конкретна инсталация зависи от дебелината на панела, размера на отвора, степента на перфорация, материала на основата, дълбочината на въздушната кухина и метода на монтаж. Докладите от тестовете се предоставят при поискване.

2. Механични свойства и товароносимост

Механичните характеристики зависят от основния материал, дебелината и модела на перфорация. Капацитетът на структурно натоварване трябва да се изчисли в съответствие с приложимия стандарт за проектиране въз основа на дебелината на панела, геометрията на перфорацията, разстоянието между опорите, разстоянието и метода на закрепване. За справка, 3 mm дебел стоманен панел с квадратни перфорации (10 mm отвор) и определен опорен обхват е проверен, за да издържи на равномерно разпределено натоварване от 5 kN/m² чрез инженерни изчисления. Подробни бележки за изчисление могат да бъдат предоставени при поискване.

Панелите с кръгли перфорации (20 mm отвор, 50% отворена площ) показват съпротивление на въздушния поток от 50 Pa или по-малко, когато са тествани съгласно ISO 5801.

Устойчивостта на корозия се проверява чрез тестване със солен спрей: проба от неръждаема стомана 304 не показа ръжда след 1000 часа съгласно ASTM B117; поцинкована стомана с горещо поцинковане и прахово покритие не показа лющене или ръжда след 500 часа при същия стандарт. Налични са протоколи от тестове.

3. Издръжливост на повърхността и устойчивост на атмосферни влияния

Анодизираните или прахово боядисаните алуминиеви панели показват подобрена устойчивост на корозия, износване и UV излагане. Ефективността на всяка повърхностна обработка може да бъде потвърдена от съответните протоколи от тестове, предоставени с поръчката.

4. Опит в приложението в строителството и транспорта

Перфорираните панели се използват в бариери за шум при транспортиране, често комбинирани със звукопоглъщащ материал зад перфорираната повърхност. В обществени сгради като летищни терминали, железопътни гари, стадиони и изложбени центрове, панелите осигуряват акустичен контрол, като същевременно позволяват визуална гъвкавост на дизайна.

Архитектурните фасади използват перфорирани модели, за да създадат полупрозрачни ефекти и вариации на светлина и сянка. Документираните примери включват металната фасада на Skylight Apartments във Франция и библиотеката на Централната академия за изящни изкуства. За справки и документация за конкретни проекти, моля, свържете се с нашия екип.

Технически спецификации и бележки за доказателства

Следните параметри се основават на стандартно производство и съответните стандарти за изпитване. Когато е приложимо, доказателствената документация е достъпна при поискване.

Основни характеристики и практически ползи

1. Проверени акустични характеристики.NRC над 0,8 е потвърдено за специфичен тестван модул. Когато се комбинират с подходяща подложка и въздушна кухина, панелите спомагат за намаляване на нивата на шум в пътните бариери и архитектурните акустични системи.

2. Гъвкавост на материала.Опциите включват неръждаема стомана 304 за устойчивост на корозия, алуминиева сплав за леки декоративни приложения и поцинкована стомана за икономична обща употреба.

3. Разнообразие от перфорация.Предлагат се повече от 20 модела с персонализиран диаметър на отвора и съотношение на отворената площ за постигане на желаната визуална прозрачност, акустични характеристики и вентилация.

4. Weather-Resistant Finishes.Алуминиевите панели могат да бъдат анодизирани или прахово боядисани; стоманените панели използват горещо поцинковане плюс прахово покритие. Могат да бъдат предоставени протоколи от тестове за устойчивост на солен спрей.

5. Широк обхват на приложение.Подходящ за декоративно акустично третиране в обществени сгради, бариери за шум от трафика, предпазители за индустриално оборудване и филтриращи компоненти.

Ръководство за избор и инсталиране

За акустични приложения:Изберете модела на перфорация и отворената зона въз основа на целевия честотен диапазон. Порестият материал на основата и въздушната междина значително подобряват абсорбцията. Използвайте данни от теста ASTM C423 за насоки, но проверете ефективността за вашия конкретен комплект.

За външни фасади:Изберете неръждаема стомана 304 или прахово боядисан алуминий за дълготрайна устойчивост на корозия. Потвърдете, че дебелината на панела и профилът отговарят на изискванията за натоварване от вятър на местоположението на проекта.

За индустриална филтрация:Посочете точно необходимия диаметър на отвора, разстоянието и отворената площ. Контролът на толеранса на размерите е от решаващо значение за постоянната ефективност на филтриране.

По време на монтажа:Боравете внимателно с панелите, за да избегнете огъване или повреда на перфорираните ръбове. Използвайте подходящи крепежни елементи и подпорна рамка. За акустични модули се уверете, че поддържащият материал е монтиран без пролуки или компресия, които биха могли да намалят производителността.

Поддръжка на производство по поръчка

Приемаме чертежи, предоставени от клиента, в обичайни CAD формати (DXF, DWG) за перфорирани оформления по поръчка. Нашият инженерен екип преглежда геометрията на отвора, разстоянието до ръба, отворената площ и изискванията за формоване преди производството. Първата проверка на артикулите и сертификатите за материали са налични при поискване.

Типични области на приложение

1.Звукоизолационни системи за контрол на шума от трафика по магистрали, железопътни линии и метро.

2.Вътрешна шумопоглъщаща декорация за големи обществени сгради, включително летищни терминали, високоскоростни жп гари, стадиони и изложбени центрове.

3.Архитектурни фасади, тавани и прегради, които създават ефекти на светлина и сенки и полупрозрачни визуални дизайни.

4.Защитни капаци за индустриално оборудване, панели за разсейване на топлината и решетки за високоговорители.

5.Индустриална филтрация и пресяване за химически машини, фармацевтично оборудване и машини за обработка на храни.

Често задавани въпроси

1. Как трябва да се изберат размерът на перфорацията и отворената площ за акустичен таван?

Изборът зависи от целевия честотен диапазон и материала на основата. За общото поглъщане на обхвата на речта е обичайна отворена площ от 20–30% с диаметър на отворите 3–6 mm. По-дебелата пореста основа и по-дълбоката въздушна кухина подобряват абсорбцията на ниски честоти. Препоръчваме тестване на представителен монтаж или консултация със специалист по акустика за критични пространства.

2. Каква е разликата между перфорираните метални листове и разширените метални листове?

Перфорираните листове са щанцовани от твърд метал, оставяйки чист, равномерен модел на отворите с висока степен на прецизност. Разширеният метал се нарязва и разтяга, създавайки мрежа с отвори във формата на диамант и текстурирана повърхност. Перфорираните листове обикновено предлагат по-добра плоскост и по-широка гама от декоративни шарки, докато експандираният метал често е по-лек и по-евтин за определени индустриални приложения.

3. Могат ли перфорираните метални листове да бъдат огънати или оформени след щанцоване?

Да, но степента зависи от материала, дебелината и модела на перфорация. Силно отворените шарки намаляват формоспособността. Ако се изисква формоване, оформлението на щанцоването трябва да бъде проектирано така, че да се избегне прекомерно напрежение в краищата на отвора. Обсъдете изискванията за формиране с нашия инженерен екип по време на фазата на проектиране.

4. Какъв материал да избера за крайбрежна фасада?

За крайбрежни среди обикновено се препоръчва неръждаема стомана 304 или алуминиева сплав с подходящо анодизирано или прахово боядисано покритие. Неръждаемата стомана предлага най-висока устойчивост на корозия, докато алуминият е по-лек. Избягвайте стандартната поцинкована стомана, освен ако няма допълнителни защитни покрития, подходящи за специфичните условия.

5. Винаги ли по-високата открита площ осигурява по-добро звукопоглъщане?

Не е задължително. Докато по-голямата отворена площ позволява повече звук да достигне до материала на основата, има оптимален диапазон. Над определен праг масата и твърдостта на панела намаляват, което може да намали производителността при ниски честоти. Взаимодействието между отворената площ, диаметъра на отвора, поддържащия материал и дълбочината на кухината определя цялостната абсорбция. За точни резултати се препоръчва тестване или симулация.
