Панелите за чисти помещения от неръждаема стомана, известни също като панели за пречистване, са панели със сандвич структура, произведени чрез композитен процес.Строителни материали SENBOдоставя тези панели за контролирани среди във фармацевтичната, медицинската, електронната и хранително-вкусовата промишленост, с акцент върху съвместимостта на материалите и дългосрочната производителност.
Панелите се състоят от метални облицовъчни материали и функционална сърцевина. Опциите за облицовка включват стомана с цветно покритие, неръждаема стомана, алуминиева сплав и титаново-цинкова сплав с типична дебелина 0,4–0,8 mm. Повърхностните покрития включват PE (полиестер), PVDF (флуоровъглерод) и HDP (полиестер с висока устойчивост). Облицовъчните материали са проектирани да постигнат коефициент на отразяване на светлината от 0,6–0,8, което спомага за поддържането на постоянни условия на осветление в чистата стая.

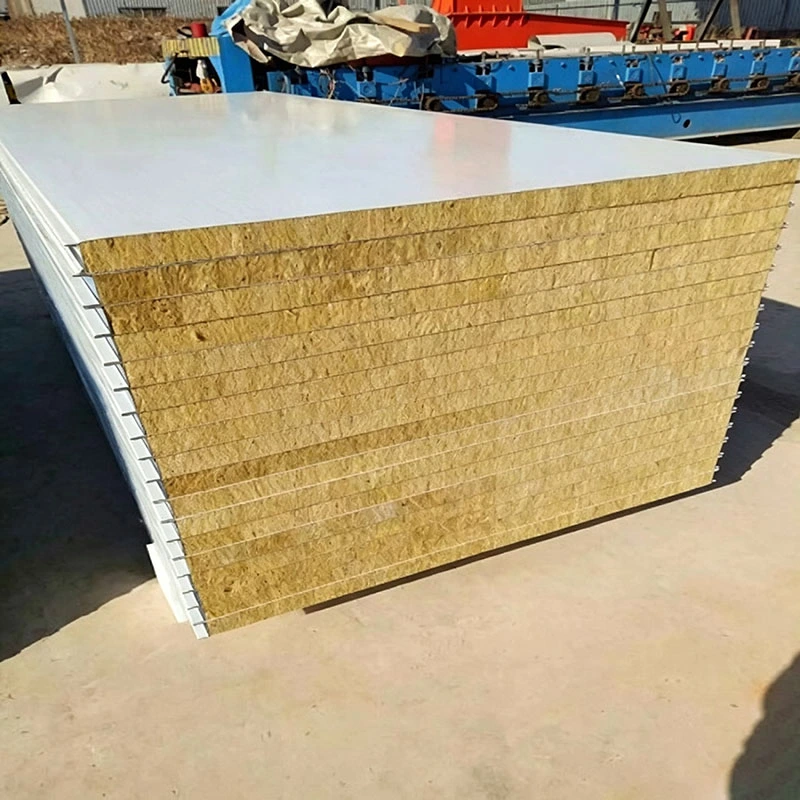

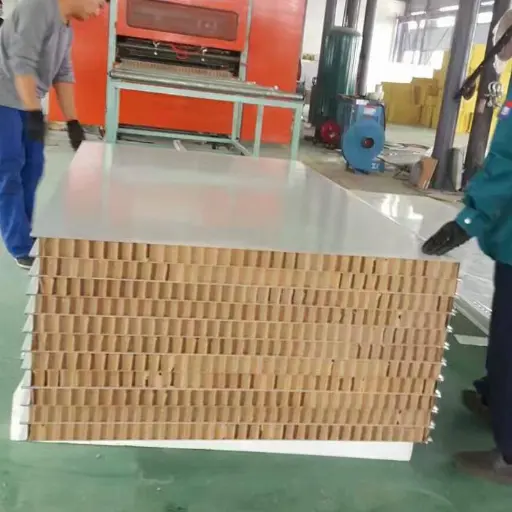

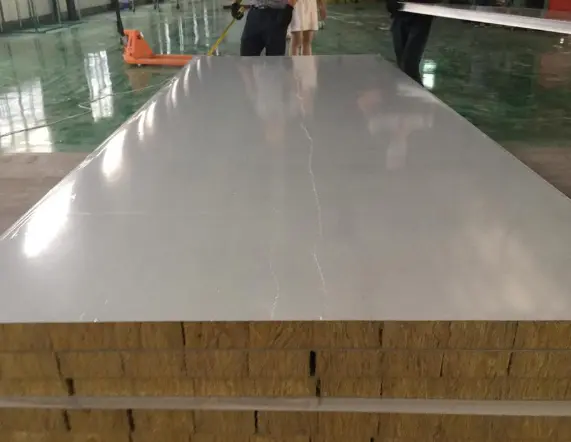

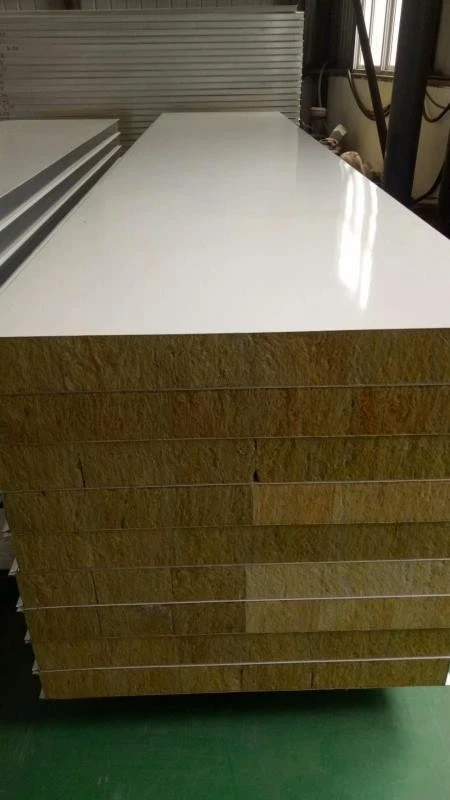

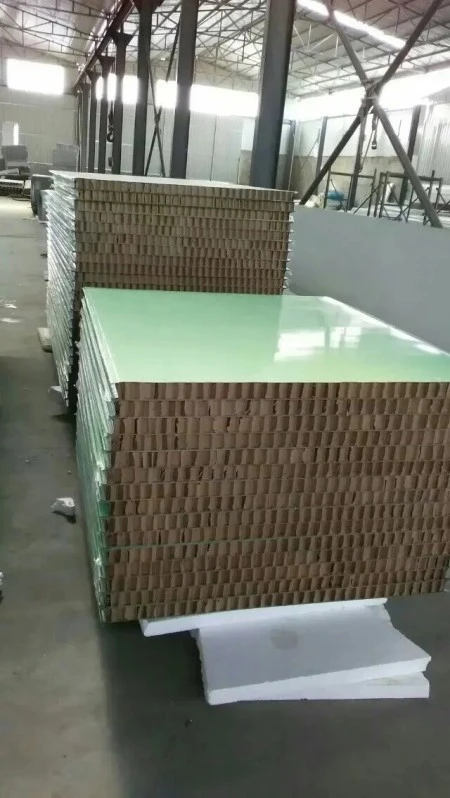

За продукти с антимикробна функционалност антимикробните агенти са включени в покритието. Тези средства са предназначени да инхибират растежа на често срещани патогенни бактерии като Staphylococcus aureus, Escherichia coli и Pseudomonas aeruginosa. Основният материал е избран въз основа на степен на пожар, изисквания за якост и функционални нужди, с опции, включващи каменна вата, стъклена магнезиева каменна вата, алуминиева пчелна пита, хартиена пчелна пита, магнезиев оксисулфат, модифицирана със силиций каменна вата и гипс.
Следващата таблица сравнява ключови свойства на три често използвани основни материала за панели с дебелина 50 mm. Всички стойности се базират на стандартни лабораторни тестови конфигурации; действителната производителност може да варира в зависимост от конструкцията на панела и условията на монтаж.
| Тип на основния материал | Плътност на ядрото | Тегло на панела (50 mm) | Капацитет на натоварване при огъване (50 mm) | Оценка на пожароустойчивост | Хидрофобност |
|---|---|---|---|---|---|
| Каменна вата | 100–120 kg/m³ | 15–16 kg/m² | 1,1 kN/m² | 30 мин | ≥98% |
| Стъкло-магнезиева каменна вата | — | 17–23 kg/m² | 1,25 kN/m² | 60 мин | — |
| Алуминиева пчелна пита | — | 10–15 kg/m² | 1,0 kN/m² | 41 мин | — |
Стойностите за огнеустойчивост се отнасят за панел от 50 mm в стандартна конфигурация на стена, тестван съгласно съответния метод за изпитване на огън. Докладите от тестовете се предоставят при поискване.
Стандартните широчини на панелите са 980 mm и 1180 mm за типове централна връзка и 950 mm и 1150 mm за типове перо и жлеб. Опциите за дебелина са 50 mm, 75 mm, 100 mm и 150 mm, с възможност за персонализиране. Дължините на стенните панели варират от 100 mm до 9000 mm, докато дължините на таванните панели варират от 100 mm до 3500 mm.
Използват се две основни структурни форми. Панелите "кутия" с централно свързване имат предварително вградени Z-образни галванизирани стоманени ръбове от четирите страни и са свързани с Н-образни алуминиеви профили. Панелите с перо и жлеб използват свързваща връзка мъжко-женско, което осигурява по-здраво уплътнение на фугата. Изборът между тези форми зависи от необходимия вид на фугата, ефективността на уплътняване и последователността на монтажа.
Съгласно Кодекса за проектиране на фармацевтични чисти стаи (GB 50457-2019), преградните системи трябва да издържат на разлика в налягането от 100 Pa, а таванните системи трябва да имат товароподемност от поне 120 kg/m². В цеховете за GMP и линиите за производство на ваксини повърхностите на панелите също трябва да са устойчиви на киселини, основи, солен спрей и стериланти като изпарен водороден пероксид (VHP). Това гарантира дългосрочна издръжливост при чести протоколи за дезинфекция.
Медицинските чисти пространства като операционни зали и интензивни отделения изискват плътни, гладки повърхности на панелите с плътно запечатани фуги, за да се предотврати натрупването на прах и растежа на бактерии. Например, в някои проекти за операционни зали, антимикробните панели за чисти стаи са определени да поддържат среда с ниско съдържание на микроби. Неорганичните панели с предварително покритие с калциево-силикатни субстрати и полиестерни повърхностни покрития са една опция за тези взискателни настройки, обикновено налични в листове 1220×2440×6 mm.
Съоръженията за обработка на храни и централните кухни трябва да отговарят на изискванията за антимикробни и анти-плесени съгласно GB 50687-2011. Панелите за чисти помещения в тези среди трябва да издържат на често почистване и да спомагат за поддържането на хигиенична производствена зона. Гладките, непорести повърхности опростяват канализацията и намаляват риска от замърсяване.
Съоръженията за производство на чипове и дисплеи имат специфични антистатични изисквания съгласно GB 50472-2008. В основните производствени зони се препоръчват разглобяеми преградни системи без силикон, които позволяват достъп до оборудването и корекции на процеса, без да генерират замърсяване с частици.
Лабораторните чисти зони изискват стенни повърхности, които са устойчиви на химически реагенти и остават стабилни във времето. Панелите, свързани с алуминиеви профили и безшевна взаимосвързана конструкция, спомагат за поддържането на целостта на фугите и предотвратяват натрупването на прах. Някои големи лабораторни проекти са използвали този тип панели за облицовка на външни стени, където химическата устойчивост е от съществено значение.
Следните параметри се основават на стандартно производство и съответните стандарти за изпитване. Доклади от тестове и сертификати се предоставят при поискване. Моля, вижте действителния тестов доклад за конкретната стандартна версия и тестова конфигурация.
| Индикатор за ефективност | Параметър/Спецификация | Бележки / Стандартна основа |
|---|---|---|
| Облицовъчен материал | Стомана с цветно покритие / Неръждаема стомана / Алуминиева сплав / Титан-цинк | Дебелина: 0,4–0,8 мм |
| Повърхностно покритие | PE / PVDF / HDP | Светлоотразителна способност: 0,6–0,8 |
| Тип на основния материал | Каменна вата / Стъкло-магнезиева каменна вата / Алуминиева пчелна пита / Хартиена пчелна пита / MOS и др. | Избран въз основа на изискванията за пожар и якост |
| Дебелина на панела | 50 / 75 / 100 / 150 мм | Възможност за персонализиране |
| Ширина на панела | Централна фуга: 980 / 1180 мм; Ширина на перото: 950 / 1150 мм | Възможност за персонализиране |
| Капацитет на огъване на панел от каменна вата | ≥1,1 kN/m² (50 mm) | Методът на изпитване се предлага при поискване |
| Хидрофобност на панел от каменна вата | ≥98% | |
| Ефективност на горене | Клас A (A1) за сърцевина от минерална вата | За GB 8624 (текуща версия) |
| Огнеустойчивост (50 mm) | Каменна вата: 30 мин.; Стъкло-магнезиева каменна вата: 60 мин.; Алуминиева пчелна пита: 41 мин | Въз основа на стандартни тестове за пожар; подробности за конфигурацията в отчета |
| Звукоизолация (50 mm) | Каменна вата: 25 dB; Стъкло-магнезиева каменна вата: 30 dB | |
| Товароносимост на тавана | ≥120 kg/m² | Изискване за фармацевтични чисти помещения |
| Коефициент на топлопреминаване | 50 mm: ≤0,95 W/(m²·K); 75 мм: ≤0,6; 100 мм: ≤0,5 | |
| Отклонение на плоскостта | ≤2 мм | |
| Разлика в цвета | ≤0,8 NBS (същата стая) |

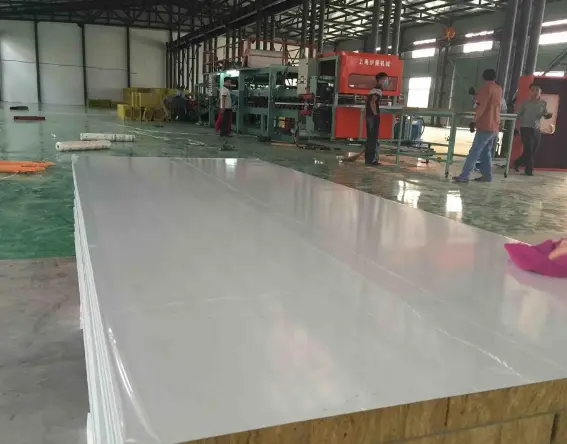

Строителни материали SENBO произвежда панели за чисти помещения на автоматизирани производствени линии. Производственият процес включва подготовка на металната облицовка, изрязване и поставяне на сърцевината, нанасяне на лепило, горещо пресоване, запечатване на ръбове и окончателно подрязване. Всяка партида се проверява за точност на размерите, плоскост на повърхността, сила на свързване и качество на покритието преди изпращане.
Нашият екип за контрол на качеството извършва инспекция на входящия материал на стоманени рулони и материали на сърцевината, проверки по време на ламиниране и окончателна инспекция на готовите панели. Доклади от тестове за ефективност на горене, топлопроводимост и други ключови параметри могат да бъдат предоставени с пратки.
За да изготвите точна оферта, моля, предоставете следната информация към вашето запитване:
1.Приложение на панела: стенна или таванна система.
2.Необходима дебелина и ширина на панела.
3.Облицовъчен материал и дебелина.
4.Предпочитание за материал на сърцевината (каменна вата, стъкло-магнезиева каменна вата, алуминиева пчелна пита и др.).
5.Изискване за пожароустойчивост (клас A, B1 или специфична продължителност на пожароустойчивост).
6.Класификация на чисти помещения или индустриален стандарт (фармацевтика, електроника, храни и др.).
7.Изискване за антистатичност (ако има такова).
8.Химическо излагане или протоколи за дезинфекция (напр. VHP, базирани на хлор).
9.Изискване за натоварване на тавана (ако е приложимо).
10.Предпочитание за тип връзка: централна връзка или перо и жлеб.
11.Изисквания за врата, прозорец или отваряне.
12.Местоположение на проекта и прогнозно количество.
1.Чисти преградни и таванни системи за биофармацевтични GMP работилници и производствени линии за ваксини.
2.Ограждащи конструкции за болнични операционни зали, интензивни отделения и изолационни отделения с отрицателно налягане.
3.Чисти стаи за електроника, полупроводници и производство на чипове.
4.Системи за заграждения за чисти помещения за обработка на храни, млечни съоръжения и централни кухни.
5.Лабораторни чисти зони, производство на прецизни инструменти и аерокосмическа чиста среда.
Панелите с централно свързване използват H-образни алуминиеви профили и предлагат плоска, непрекъсната повърхност. Панелите с перо и жлеб използват взаимосвързани ръбове, които осигуряват по-плътно уплътнение и често се предпочитат, когато целостта на фугите е критична. Решението зависи от изискванията за уплътняване, последователността на монтажа и естетическите предпочитания.
Моля, посочете приложението на панела (стена или таван), дебелина, ширина, облицовъчен материал, материал на сърцевината, изискване за степен на пожар, класификация на чистите помещения, всякакви нужди от антистатична или химическа устойчивост, тип връзка и местоположение на проекта. По-горе е предоставен подробен контролен списък.
По-голямата дебелина на панела и плътността на сърцевината обикновено увеличават твърдостта на огъване и товароносимостта. За фармацевтичните тавани често се изисква товароносимост от поне 120 kg/m². Нашият инженерен екип може да ви помогне да изберете конфигурация, която отговаря на вашите специфични условия на обхват и натоварване.
Можем да предоставим протоколи от тестове за характеристики на горене (GB 8624), устойчивост на огън, топлопроводимост, капацитет на огъване и антимикробна ефективност (ако е приложимо). Предлагат се и сертификати за материали за стоманени облицовки и основни материали. Моля, посочете вашите изисквания към документацията при поръчка.
В много случаи същият тип панел може да се използва за стени и тавани, но максималната дължина на таванните панели обикновено е по-къса (3500 mm), за да се контролира деформацията. Таванните панели може също да изискват по-висок капацитет на огъване. Нашият технически екип може да потвърди дали една конфигурация отговаря на двете приложения.
Tianjin SENBO Building Materials Technology Co., Ltd. is a manufacturer of cleanroom panels, handmade cleanroom panels, rock wool cleanroom panels, cleanroom doors, and other metal envelope products. Нашата производствена база се намира в Jinghai Economic Development Zone, Tianjin, Китай, оборудвана с автоматизирани производствени линии и четиристепенен процес на проверка на качеството. За повече информация относно нашата фабрика, сертификати, възможности за тестване и референции на проекти, моля, посетете нашияЗа насстраница илисвържете се с нашия инженерен екип.
