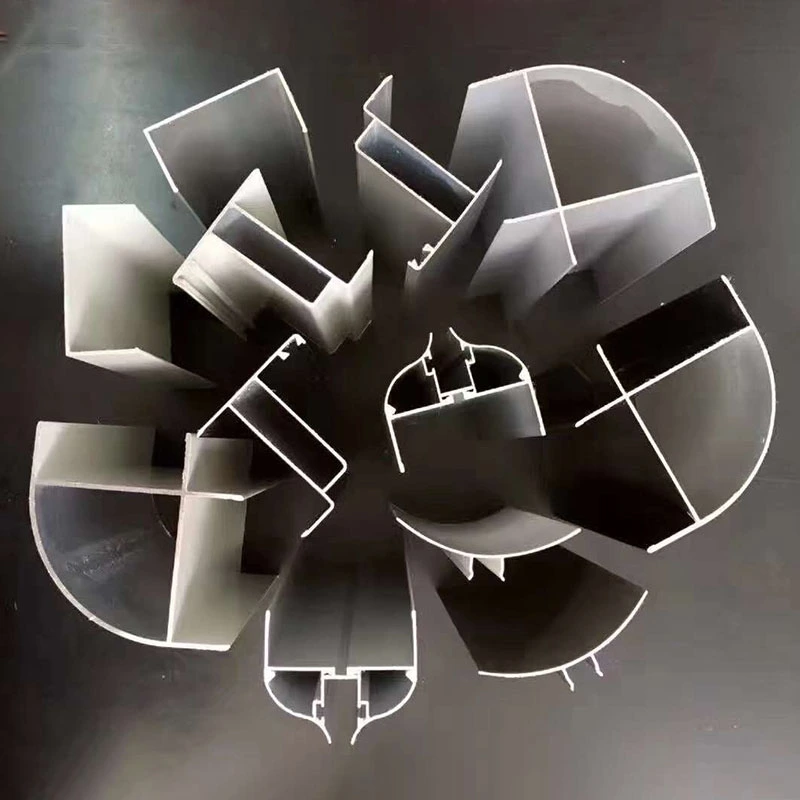

Алуминиеви аксесоари за чисти стаи

Алуминиевите аксесоари за чисти стаи, известни също като алуминиеви профили за чисти стаи, са специализирани компоненти, предназначени за системи за заграждения с контролирана среда.Строителни материали SENBOдоставя тези профили като част от своята гама панели и аксесоари за чисти помещения, с фокус върху точността на размерите, чистотата на повърхността и модулната съвместимост.

Профилите са произведени от алуминиево-магнезиево-силиконова сплав 6063-T5 чрез високотемпературно екструдиране. Повърхностните покрития включват анодиране, електрофоретично покритие и прахово покритие, всяко избрано за устойчивост на корозия и гладко, негенериращо прах покритие. Стандартната дължина на профила е 6 метра на парче, с възможност за индивидуално рязане и нестандартни спецификации.

Функционално продуктовата серия обхваща четири основни категории: профили за свързване на рамки (I-профили, H-профили, T-профили), уплътняващи и довършителни профили (U-канали, ъглови профили, вътрешни и външни профили с радиус), профили за врати и прозорци (рамки на врати, секции на крилата на вратите, рамки на прозорци) и профили за окачване на тавани (FFU килове, T-окачващи греди, окачване "чаша за вино" греди).

Обработка на материали и повърхности

Основният материал е алуминиева сплав 6063-T5, която предлага добър баланс на здравина, издръжливост и устойчивост на корозия. Якостта на опън варира от 150 до 350 MPa. Анодирането създава твърда, устойчива на износване повърхност, която се почиства лесно и не отделя частици. Праховото покритие осигурява трайно покритие, предлагано в широка гама от цветове, докато електрофоретичното покритие предлага равномерно покритие дори върху сложни профили.

Всички повърхностни обработки са проектирани да отговарят на изискванията за чисти помещения за ниско генериране на частици и устойчивост на обикновени дезинфектанти. Самата алуминиева сплав е нетоксична, без мирис и е устойчива на влага и растеж на мухъл, което е доказано чрез дългосрочна употреба в чисти стаи в електрониката, фармацевтичната и хранително-вкусовата промишленост.

Стандарти за размери и продуктова гама

Съставена от индустриални стандарти и данни за продукти на доставчици, следващата таблица изброява представителни спецификации за общи категории профили.

Производителност при реални инсталации

1. Модулна съвместимост и толерантност на размерите

Алуминиевите аксесоари за чисти стаи са проектирани около модулна концепция с универсални спецификации като сериите 40, 50 и 75. Ширините на слотовете за свързване и разстоянията между отворите следват стандартните за индустрията размери, а допустимите отклонения на ширината на слотовете обикновено се контролират в рамките на ±0,2 mm. Това гарантира бързо и плътно сглобяване между различните компоненти. Проверката на фабричния монтаж включва проверки за херметичност на връзките, координация на размерите и съвместимост на уплътнителните структури, така че профилите да не пречат или да не се подравняват след монтажа.

2. Дизайн на радиусни ъгли за лесно почистване

В среди със строги изисквания за чистота, като чисти стаи за полупроводници и фармацевтични GMP работилници, връзките стена-стена и стена-таван са завършени с покритие от алуминиева сплав с радиус 50 mm (R50). Извитият профил елиминира ъглите от 90 градуса, което намалява натрупването на прах и опростява почистването и дезинфекцията. Плавният преход също минимизира турбулентността на въздушния поток, като помага да се запази еднопосочният ламинарен въздушен поток в критичните зони. Ъгловите компоненти са закрепени към стенните панели с помощта на слепи нитове, което позволява бърз монтаж без замърсяване с частици, свързано със заваряването.

3. Решетъчна таванна система за поддръжка на FFU

Решетъчната рамка FFU (вентилаторен филтър) е основната структурна опора за таванната система за чисти помещения. Използва високоякостни Т-образни профили от алуминиева сплав, сглобени със стандартизирани съединители (двупътни, трипътни, четирипътни и др.). Сплавта 6063-T5 поддържа системата лека, но здрава, а напречното сечение на профила включва специални канали за маршрутизиране на комунални услуги. Конекторите са поцинковани за устойчивост на корозия. Стандартните решетъчни модули имат вътрешен отвор 1180×580 mm, което отговаря на изискванията за монтаж на FFU.

Системата за окачване включва 30% запас на безопасност за товароносимост. Разстоянието между закачалките се поддържа в рамките на 1200 mm, а нивелирането на рамката се поддържа с толеранс по-малък от 1 mm на метър. В сравнение с традиционните заварени рамки, този предварително сглобен подход намалява времето за изграждане с над 30% и подобрява ефективността на последващата поддръжка с 50%.

4. Чистота на повърхността и ефективност на запечатване

След анодизиране или прахово боядисване, повърхностите на тези профили са гладки, без грапавини и устойчиви на прах. Предварително проектираните канали позволяват инсталиране на неметални компоненти като уплътнителни ленти, PVC капачки и пластмасови ъглови предпазители, които подобряват прахоустойчивостта и херметичността. Самият материал от алуминиева сплав е нетоксичен, без мирис, устойчив на корозия и влага, с доказано дълготрайно представяне в среда на чисти стаи в различни индустрии.

Функционални характеристики

1. Надеждни свойства на материала.Алуминиевата сплав 6063-T5 осигурява еднаква текстура и якост на опън от 150–350 MPa. Проектният експлоатационен живот е най-малко 15 години при нормални условия на чиста стая.

2. Прецизни допуски за стегнат монтаж.Допустимото отклонение на ширината на прореза се поддържа в рамките на ±0,2 mm. Модулният дизайн и стандартизираните интерфейси осигуряват плътно прилягане с допълващи се материали като панели за чисти помещения и уплътнителни ленти.

3. Гладка, негенерираща прах повърхност.Повърхностните обработки, включително анодиране, електрофореза и прахово покритие, създават гладко, непоресто покритие, което е устойчиво на корозия и лесно за почистване. Това отговаря на изискванията за чисти помещения за ниско освобождаване на частици.

4. Пълна продуктова гама.Серията включва канални профили, ъглови профили, радиусови ъглови профили, рамки за врати и прозорци и FFU решетъчни системи. При поискване могат да бъдат произведени индивидуални размери и специални форми.

5. Модулно сглобяване и повторно използване.Профилите се сглобяват чрез болтови връзки и нитове, което елиминира необходимостта от заваряване. Това позволява бързо инсталиране, разглобяване и повторна употреба, когато са необходими промени в оформлението.

Бележки за инсталиране и съвместимост

За свързване на стенни панели:Профилите на I-beam и H-beam се използват като междинни връзки между панелите. Уверете се, че ширината на слота на профила съответства на дебелината на ръба на панела преди монтажа. Затегнете равномерно крепежните елементи, за да избегнете празнини.

За ъглово покритие:Използвайте профили R50 или с по-голям радиус при връзките стена-стена и стена-таван, за да елиминирате уловките за прах. Слепите нитове се препоръчват пред винтовете за по-чист външен вид и намалено замърсяване с частици.

За решетъчни тавани FFU:Уверете се, че разстоянието между закачалките не надвишава 1200 mm и че рамката е нивелирана до 1 mm на метър. Отворът на решетката от 1180 × 580 mm е стандартен за FFU модулите, но могат да се приспособят и персонализирани размери.

За рамки на врати и прозорци:Изберете профили, които съответстват на дебелината на панела за чисти помещения. Проверете дали уплътнителният жлеб е съвместим с предвиденото уплътнение или уплътнител. След монтажа проверете дали вратата или прозорецът работят гладко, без да се закачат.

Къде се използват тези профили

1.Чисти помещения за електроника и полупроводници: свързване и фиксиране за стенни панели и тавани, както и FFU решетъчни таванни системи.

2.Биофармацевтични съоръжения за добра производствена практика: ъглови профили с радиус R50 за уплътняване на вътрешни и външни ъгли, елиминиране на мъртвите зони, улавящи прах.

3.Болнични операционни зали и интензивни отделения: монтаж на рамки за врати и прозорци и приложения за херметично уплътняване.

4.Чисти стаи за хранително-вкусовата промишленост: свързване на панели за чисти стаи, уплътняване на подови канали и монтаж на таванна решетка.

5.Лабораторни чисти зони: сглобяване на рамка, интегриране на комунални линии и запечатване.

Често задавани въпроси

1. Каква повърхностна обработка се препоръчва за фармацевтични чисти помещения?

За фармацевтични GMP съоръжения обикновено се използват анодизирани или прахово боядисани покрития, тъй като те не са порьозни, лесни за почистване и устойчиви на обикновени дезинфектанти. Електрофоретичното покритие може да бъде специфицирано за профили със сложни форми, където равномерното покритие е от съществено значение.

2. Как се монтират радиусни ъглови профили без заваряване?

Радиусните ъглови профили обикновено се закрепват с помощта на глухи нитове. Този метод осигурява сигурна връзка, като същевременно избягва топлината, изпаренията и замърсяването с частици, свързани със заваряването. Нитовете се монтират отвътре, оставяйки гладка външна повърхност, лесна за почистване.

3. Могат ли да се доставят персонализирани дължини на профила?

да Стандартната дължина е 6 метра, но профилите могат да бъдат нарязани на определени дължини във фабриката. Нестандартни напречни сечения могат също да бъдат произведени с помощта на персонализирани екструзионни матрици, при спазване на минимални количества за поръчка и време за изпълнение.

4. Как да осигуря съвместимост между алуминиеви профили и панели за чисти помещения?

Повечето производители на панели за чисти помещения проектират панелите си така, че да съответстват на ширините на слотовете на профилите, стандартни за индустрията. Преди да поръчате, потвърдете, че дебелината на ръба на панела и ширината на профила са съвместими. Нашият технически екип може да предостави чертежи с размери и мостри за проверка.

5. Каква е носещата способност на системата за таванна решетка FFU?

Решетъчната система FFU е проектирана с 30% запас на безопасност над очакваното натоварване, което включва теглото на модулите FFU, таванните панели и всички сервизни товари. Разстоянието между закачалките се поддържа в рамките на 1200 мм, за да се разпределят товарите равномерно. За конкретни изчисления на натоварването, моля, предоставете FFU теглото и конфигурацията на тавана на нашия инженерен екип.
