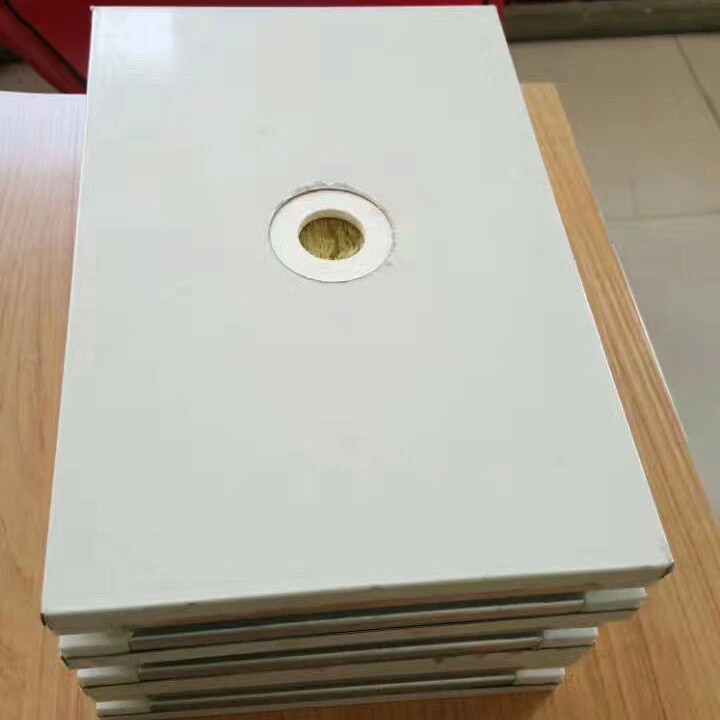

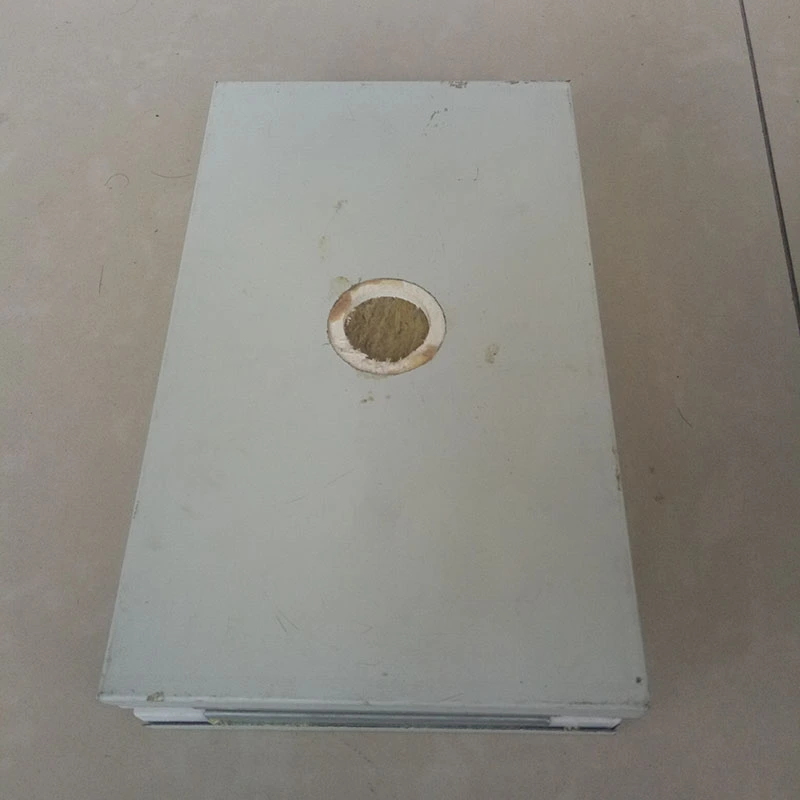

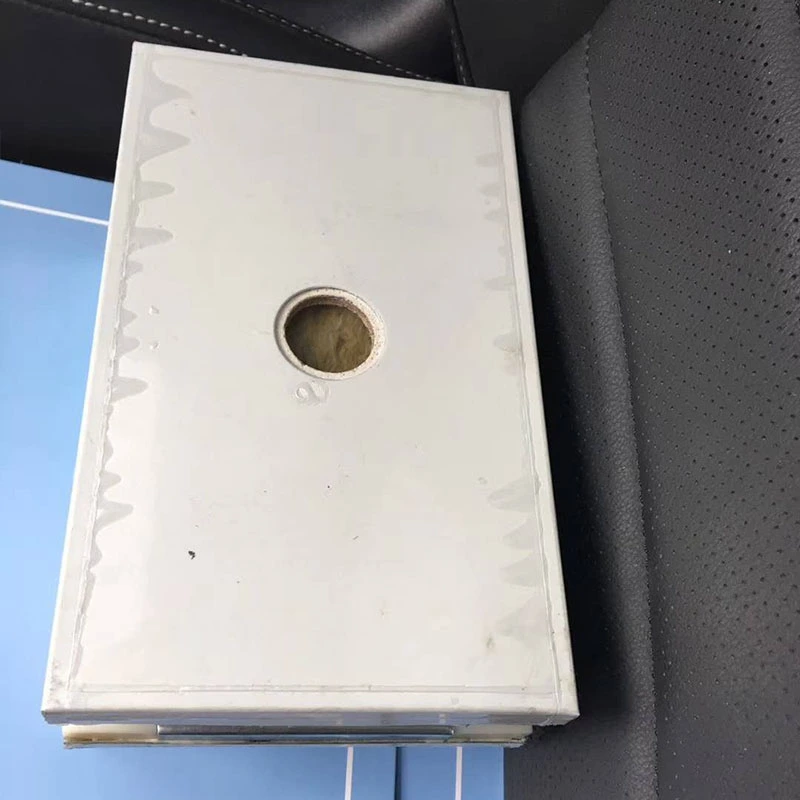

Ръчно изработени панели за чиста стая

Ръчно изработените панели за чисти помещения, известни също като ръчно изработени композитни панели, са материали за корпуси, произведени чрез ръчно сглобяване на вътрешната рамка, а не чрез непрекъсната обработка на производствена линия.Строителни материали SENBOдоставя тези панели за проекти за чисти помещения, които изискват висока точност на размерите, плоскост на повърхността и плътно уплътняване на фугите.

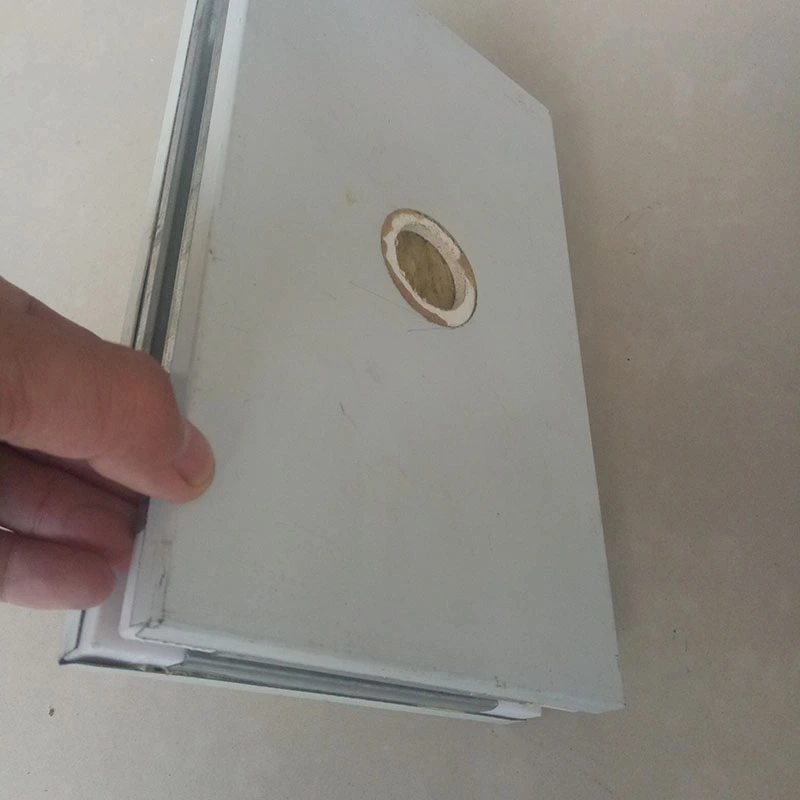

Панелите се отличават с композитна сандвич структура със стоманени облицовки с цветно покритие за чисти помещения от двете страни (0,4–0,8 mm дебелина, с неръждаема стомана, налична при поискване) и функционален материал на сърцевината. Периметърът е уплътнен с рамка от поцинкована стоманена лента. Основната разлика от машинно изработените панели е процесът на ръчно сглобяване, който позволява по-строг контрол върху подравняването на рамката и сглобяването на фугите. Това прави панелите особено подходящи за среди със строги изисквания за херметичност и естетика.

Налични основни материали

Налични са няколко основни опции, всяка избрана за различен клас на пожар, сила и бюджетни изисквания.

Композитна сърцевина от минерална вата/стъкло-магнезий (MGO):Използва хидрофобна каменна вата (плътност 100–140 kg/m³, топлопроводимост ≤0,043 W/(m·K), хидрофобност ≥98%), ламинирана от едната или от двете страни с подсилени със стъкломагнезий плоскости. Двустранната MGO конфигурация предлага най-висока пожароустойчивост.

Ядро от магнезиев оксисулфат (MOS):Характеризира се с пожароустойчивост клас A1, водопоглъщане ≤0,8% и устойчивост на висока температура над 1200°C. Съчетава огнеустойчивост и влагоустойчивост с олекотен профил.

Ядро от силициева скала (модифицирана каменна вата):Плътността е приблизително 80 kg/m³, с рейтинг на горене клас A и температури на огнеустойчивост над 1000°C.

Хартиена или алуминиева сърцевина тип пчелна пита:Лек и с висока якост, подходящ за приложения с ограничения на собственото тегло или взискателни изисквания за плоскост на повърхността.

Размери и методи на свързване

Опциите за дебелина на панела включват 50 mm, 75 mm и 100 mm, с възможност за персонализиране от 30 mm до 200 mm. Стандартните ширини са 980 мм и 1180 мм, а по заявка могат да се изработят и нестандартни ширини. Дължините на стенните панели достигат до 6000 mm, докато дължините на таванните панели са ограничени до 3000 mm.

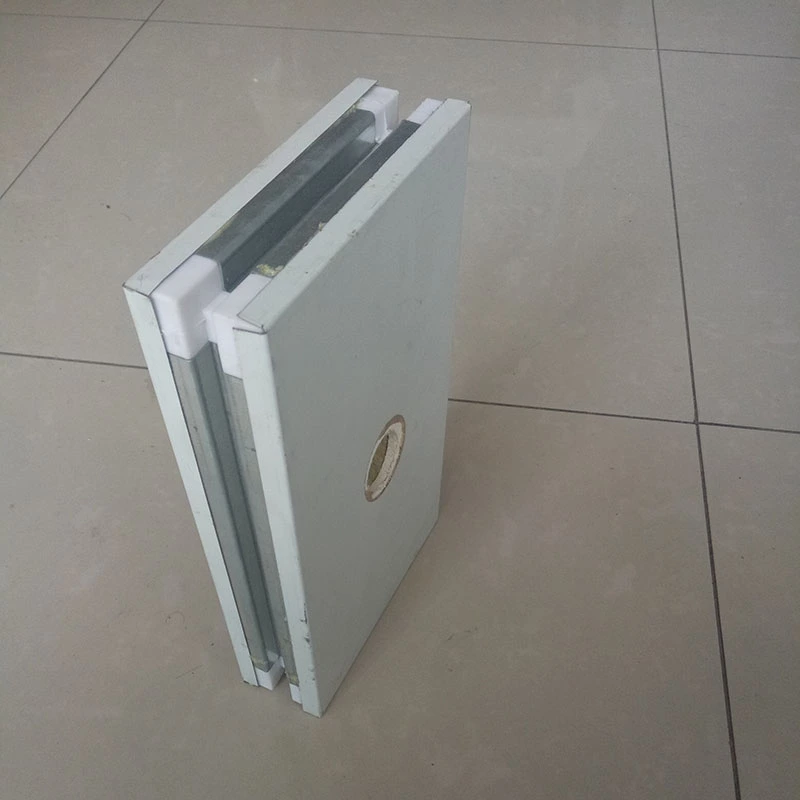

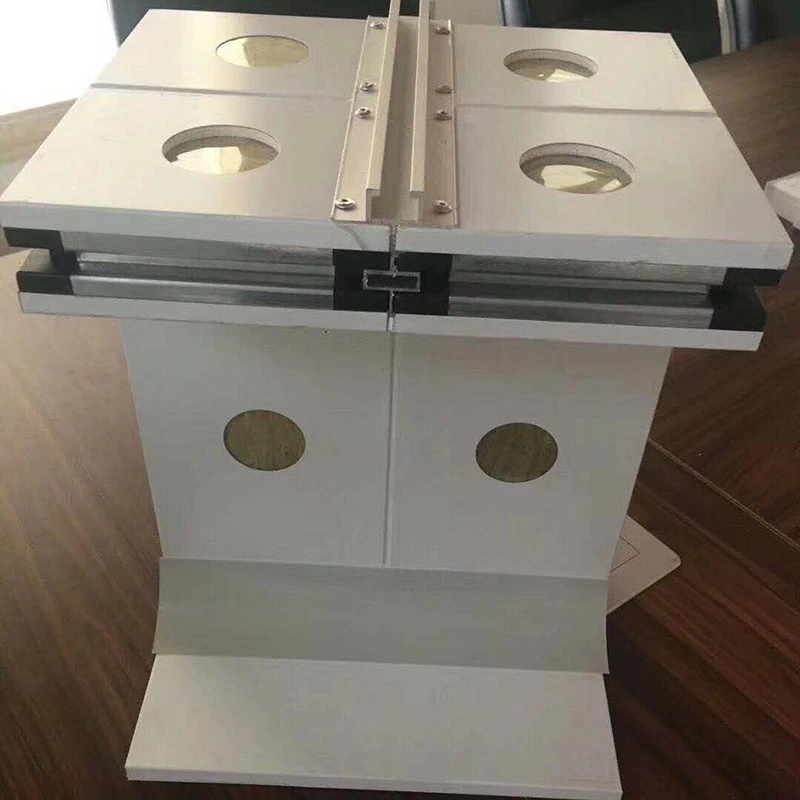

Методите на свързване включват конфигурации на Н-профил, език и жлеб, блокиращи и "три женски-едно мъжко". Изборът зависи от последователността на монтажа, изискванията за уплътняване и дали се предвижда бъдещ демонтаж.

Продуктът отговаря на GB/T 23932-2009 (сандвич панели с метално покритие за топлоизолация за сгради) и JC/T 2761-2023 (технически изисквания за ефективност на пречистване на декоративни панели с пречистващи функции).

Опит в проекта и противопожарна ефективност

Пожарната безопасност е основно съображение в инженерството на чисти помещения. В зависимост от материала на сърцевината, степента на изгаряне може да достигне клас A или клас A1. Границите на пожароустойчивост варират в зависимост от конфигурацията: 50 mm панели с един слой MGO и каменна вата постигат най-малко 1 час; 50 mm панели с двойни MGO слоеве постигат най-малко 2 часа; и 100 mm панели с двойни MGO слоеве достигат минимум 4 часа. Панелите с магнезиев оксисулфат издържат на високи температури над 1200°C, без да отделят токсичен дим.

За проекта Yantai New Era Health Industry New Park (обща инвестиция от 2 милиарда RMB, обхващаща 278 300 m²), бяха избрани ръчно изработени панели от каменна вата с двойно MGO за цеха за производство на здравни добавки, цеха за ежедневно производство на химикали и R&D/тестващ център. Общата площ на приложение беше приблизително 26 000 m². Проектът използва 0,8 mm галванизирана стоманена дъгообразна рамка и специализирани ъглови системи. Проектна документация и снимки се предоставят при поискване.

Структурни и механични характеристики

Композитният усилващ слой MGO и рамката от поцинкована стомана по периметъра придават на тези панели по-голяма товароносимост на огъване и устойчивост на удар в сравнение с машинно изработените панели. Тестването показва капацитет на огъване от най-малко 0,5 kN/m² за стенни панели и 1,2 kN/m² за таванни панели, измерена при деформация от L₀/250.

Плоскостта на повърхността се поддържа от 0,5 mm или по-добра, което поддържа строгите изисквания за завършване на инженеринга за чисти помещения и помага на панелите да останат плоски по време на продължителна употреба.

Влага, мухъл и топлинна ефективност

Плътната метална облицовка и хидрофобната сърцевина от каменна вата (водоотблъскване ≥98%) предпазват панелите от абсорбиране на влага и растеж на мухъл в среда с висока влажност на чисти помещения. Ядрото от магнезиев оксисулфат има степен на абсорбция на вода от 0,8% или по-малко и не показва деформация след осем часа потапяне във вода. Композитният слой MGO добавя допълнителна устойчивост на влага и има естествени антимикробни свойства.

Топлинната проводимост на сърцевината от минерална вата варира от 0,035 до 0,043 W/(m·K), в зависимост от конкретния тип сърцевина. Хидрофобната обработка спомага за поддържане на стабилни изолационни характеристики при условия на постоянна температура и влажност, намалявайки потреблението на енергия за ОВК.

Разглобяемост и бъдеща адаптивност

Ръчно сглобената структура позволява отделни панели да бъдат демонтирани и монтирани отново без повреда. Това е полезно, когато оборудването трябва да бъде преместено, процесите се коригират или е необходима пространствена реконфигурация след първоначалното строителство. Панелите също могат да бъдат персонализирани с извити ъгли, вградени тръбопроводи, предварително изрязани отвори и интегрирани прозорци, което намалява вторичната обработка на място и спомага за поддържането на цялостния външен вид на системата за чисти помещения.

Технически спецификации

Следните параметри се основават на стандартно производство и съответните стандарти за изпитване. Докладите от тестовете се предоставят при поискване.

Съображения за избор по приложение

За фармацевтични цехове за GMP и линии за производство на ваксини:Двойните MGO панели от каменна вата с дебелина 100 mm често се определят за пожароопасни зони, където се изисква 4-часова оценка. Потвърдете, че основният материал и облицовката отговарят на изискванията за съвместимост на проекта за почистване и дезинфекция.

За чисти помещения за електроника и полупроводници:Леки сърцевини, като например алуминиева пчелна пита, могат да се обмислят, когато собственото тегло е проблем. Уверете се, че плоскостта на панела отговаря на изискванията за равномерност на ламинарен въздушен поток.

За зони за обработка на храни с висока влажност:MOS ядрата предлагат ниска водопоглъщаемост и естествени антимикробни свойства. Комбинирайте с облицовки от неръждаема стомана в зони с често миене.

За пространства, които могат да бъдат преконфигурирани:Изберете метод на свързване, който поддържа разглобяемост, като H-профил или блокиращи съединения. Това намалява бъдещите разходи за обновяване и свежда до минимум времето за престой по време на промени в оформлението.

Типични приложения

1.Заграждения за чисти стаи с висока противопожарна безопасност за биофармацевтични GMP работилници, производствени линии за ваксини и биологични лаборатории.

2.Болнични операционни зали, интензивни отделения и фармацевтични лаборатории за научноизследователска и развойна дейност.

3.Чисти помещения за електроника и полупроводници, заводи за производство на чипове и работилници за прецизни инструменти.

4.Заграждения за чисти помещения за обработка на храни, съоръжения за производство на млечни продукти и централни кухни.

5.Чисти помещения за производство на нови енергийни литиеви батерии и производство на фотоволтаични модули.

Често задавани въпроси

1. Какво е основното предимство на ръчно изработените панели пред машинно изработените панели за чисти помещения?

Ръчно изработените панели предлагат по-строг контрол върху вътрешното подравняване на рамката и сглобяването на фугите, което води до по-добра плоскост на повърхността и цялостна твърдост. Те често се определят за чисти стаи от висок клас, където херметичността и товароносимостта са критични. Машинно изработените панели са по-икономични и могат да бъдат достатъчни за стандартни приложения.

2. Кой основен материал трябва да избера за 4-часова пожароустойчива стена?

За 4-часова пожароустойчивост препоръчителната конфигурация е панел с дебелина 100 mm с двустранни плочи от магнезиев оксид и сърцевина от каменна вата. Това е тествано до 4-часовия лимит. Потвърдете с инженера по пожарна безопасност на проекта, че посоченият комплект отговаря на изискванията на местния кодекс.

3. Могат ли ръчно изработените панели да се разглобяват и използват повторно?

да Разглобяемият дизайн позволява отделни панели да бъдат отстранени и монтирани отново без повреда. Това е особено полезно в чисти помещения, където разположението на оборудването се променя или където се планира бъдещо разширяване. Изборът на метод на свързване влияе върху лекотата на разглобяване.

4. Как се сравняват MOS сърцевините със сърцевините от каменна вата за устойчивост на влага?

И двете ядра са влагоустойчиви. MOS ядрата имат степен на водопоглъщане от 0,8% или по-малко и не се деформират след продължително потапяне. Сърцевините от каменна вата разчитат на хидрофобна обработка за постигане на степен на водоотблъскване от поне 98%. За изключително влажна среда MOS може да бъде по-добрият избор; за повечето приложения в чисти помещения всяко ядро ​​се представя добре, когато е правилно запечатано.

5. Какви опции за персонализиране са налични за ръчно изработени панели?

Персонализирането включва нестандартни дебелини (30–200 mm), специални ширини, извити ъгли, вградени тръбопроводи, предварително изрязани отвори и интегрирани прозорци. Тези опции помагат за намаляване на вторичната обработка на място и поддържат визуалната консистенция на чистата стая. Персонализираните поръчки са предмет на минимални количества и удължени срокове за изпълнение.
