Панели от каменна вата за чисти помещения

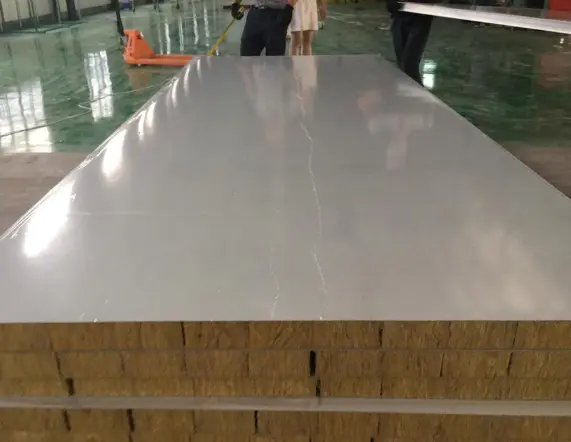

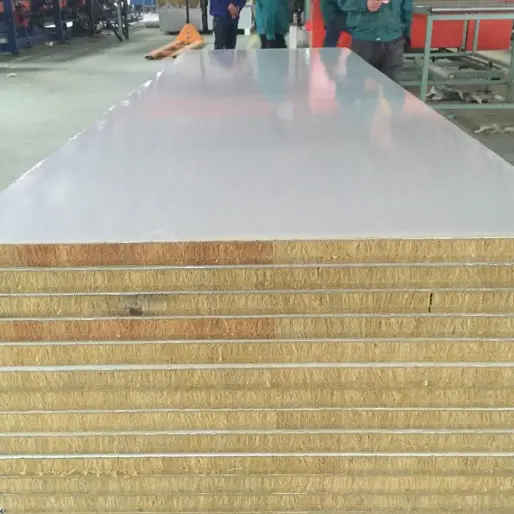

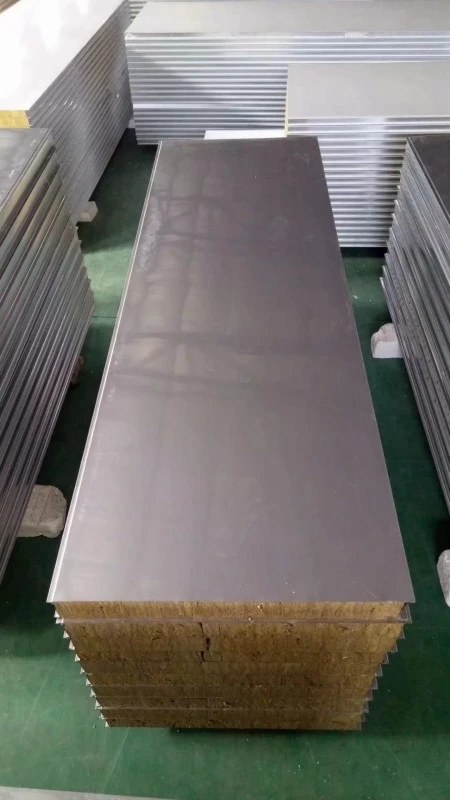

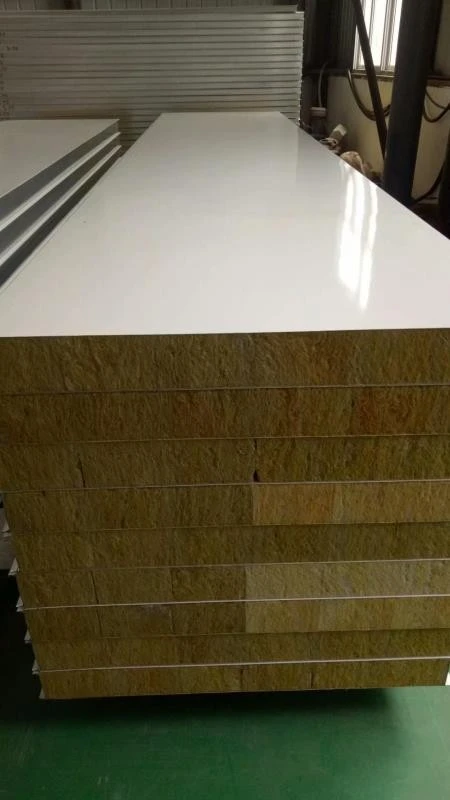

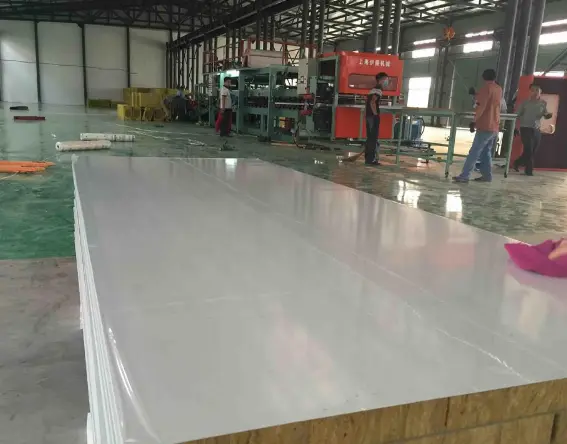

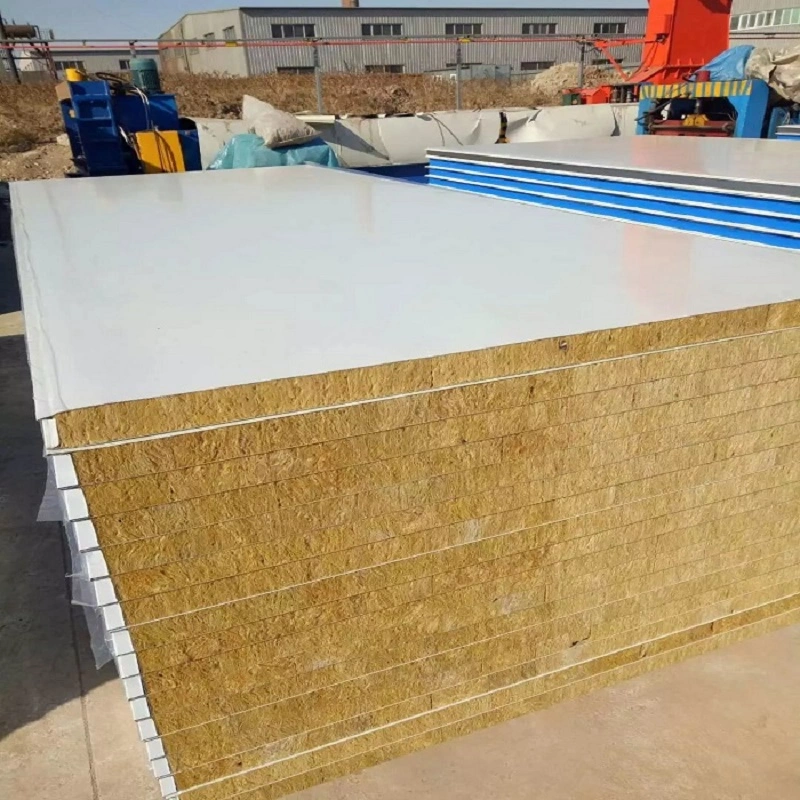

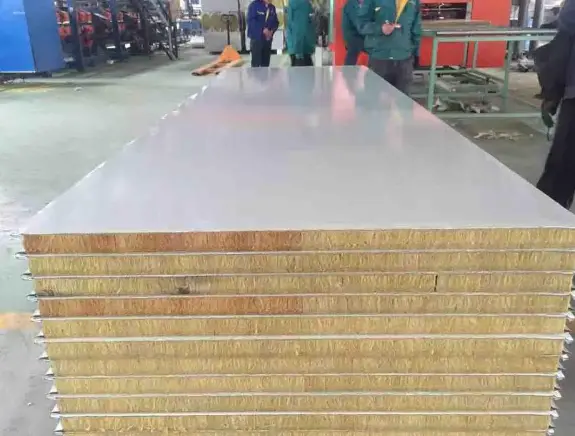

Панелът от каменна вата за чисти помещения е плоскост със сандвич структура, съставена от стоманени облицовки с цветно покритие за чисти помещения (0,4–0,8 mm дебелина, с неръждаема стомана, налична при поискване) и сърцевина от каменна вата, залепена с лепило с висока якост.Строителни материали SENBOдоставя тези панели като част от своята гама заграждения за чисти помещения, като се фокусира върху пожарната безопасност, термичната стабилност и дългосрочната чистота.

Ядрото се произвежда от естествени руди като базалт и доломит. Суровините се топят при температури над 1450°C и след това се обработват чрез четириролкова центробежна технология в прекъснати влакна с диаметри 4–7 μm. Свързващи вещества и водоотблъскващи агенти се добавят по време на втвърдяване и формоване. Полученото ядро ​​има плътност 100–140 kg/m³, топлопроводимост ≤0,043 W/(m·K), водоотблъскване ≥98% и коефициент на киселинност над 1,8.

Обичайните дебелини на панелите са 50 mm, 75 mm и 100 mm. Стандартните ширини са 980 mm, 1150 mm и 1180 mm. Дължините на стенните панели са до 6000 мм, а на таванните до 3000 мм. Възможна е изработка на нестандартни размери според изискванията на проекта. Продуктът е в съответствие с GB/T 23932-2009 за изолационни сандвич панели с метално лице, а ефективността на горене е тествана съгласно GB 8624-2012.

Пожароустойчивост и висока температура

Каменната вата е неорганичен влакнест материал, класифициран като незапалим клас А в съответствие с GB 8624-2012. При стандартни условия на изпитване на огън не допринася за разпространението на пламъка или образуването на горящи капчици. Границите на огнеустойчивост за различните конфигурации на панелите са както следва: панел от чиста каменна вата с дебелина 50 mm достига най-малко 1 час, панел с дебелина 100 mm достига най-малко 2 часа, а панел с дебелина 100 mm, подсилен с двойни плочи от магнезиев оксид, може да достигне до 4 часа.

Влакната от каменна вата могат да издържат на продължително излагане на температури до 750°C без значително разграждане и не се запалват при нормално излагане на огън. Тези характеристики правят панелите от каменна вата подходящи за зони с повишен риск от пожар, като зони за фармацевтичен химичен синтез, зони за инжекционна стерилизация и секции за втвърдяване в цехове за запояване на електроника.

Топлинна и влага ефективност

Топлинната проводимост на сърцевината от минерална вата варира от 0,038 до 0,043 W/(m·K) при стандартни условия на изпитване. Степента на хидрофобност от най-малко 98% помага за поддържане на изолационните характеристики при условия на постоянна температура и влажност, типични за чистите помещения, като намалява загубата на топлина през обвивката и понижава потреблението на енергия от HVAC.

При естествени условия абсорбцията на вода е ≤3%, а степента на разширение на влага е ≤0,4%. Тази стабилност на размерите прави панелите подходящи за чисти помещения с нива на влажност под 80%, при условие че фугите са правилно запечатани.

Чистота и повърхностни характеристики

Стоманената облицовка с цветно покритие е плоска и гладка, с толеранс на плоскост ≤0,5 mm. Съединенията на панелите са плътни, което намалява натрупването на прах и опростява рутинното почистване. Сърцевината от каменна вата има присъщи антимикробни свойства, които помагат за инхибиране на оцеляването на патогени върху повърхността на панела.

Продуктът не съдържа азбест и формалдехид, не отделя ЛОС по време на употреба и е устойчив на мухъл и образуване на прах. Тези свойства са довели до избора му като основен материал за заграждения за обществени здравни заведения за спешна помощ, като импровизирани болници, където хигиенните стандарти са особено строги.

Ефективност на монтажа и модулен монтаж

Панелите са предварително произведени и сглобени с помощта на модулен подход, елиминиращ необходимостта от вторична обработка на място. Може да се постигне средна дневна инсталационна площ от 600–800 m², в зависимост от условията на обекта. Стандартизираните свързващи връзки и опционалното защитно фолио, поставено по време на производството, помагат за предотвратяване на повреда на покритието по време на транспортиране и монтаж.

Технически спецификации

Таблицата по-долу обобщава ключовите параметри въз основа на стандартното производство и съответните стандарти за изпитване. Доклади от тестове и сертификати се предоставят при поискване.

Ръководство за избор: 50 мм, 75 мм или 100 мм?

Изборът на подходяща дебелина на панела зависи от необходимата степен на пожар, топлоизолация и конструктивно разстояние. Следното ръководство се основава на общи практики за проектиране на чисти помещения:

50 mm панели:Подходящ за вътрешни прегради, където е достатъчна 1-часова пожароустойчивост и изискванията за топлоизолация са умерени. Обикновено се използва в коридори, съблекални и общи чисти зони.

75 mm панели:Балансиран вариант, предлагащ подобрена топлоизолация и твърдост. Често се избира за периметърни стени, зони с по-висока влажност или където се изисква 1-часов рейтинг на пожар с допълнителен резерв на безопасност.

100 mm панели:Препоръчва се за приложения, изискващи 2-часов рейтинг на пожар или където са необходими максимална топлоизолация и структурна твърдост. Използва се и за тавани с по-големи разстояния или в зони с висока температура.

За проекти, които се нуждаят от пожароустойчивост до 4 часа, се предлага 100 mm панел с двойна армировка от магнезиев оксид.

Сравнение на материалите на панела за чиста стая

Когато избирате материал за заграждение, следното сравнение може да помогне при оценката на каменната вата спрямо други обичайни основни материали.

Това сравнение е предоставено като общо ръководство. Окончателният избор трябва да се основава на специфичните за проекта изисквания за пожарна безопасност, топлина и бюджет.

Типични области на употреба

1.Системи за чисто ограждане с висок рейтинг на пожар за зони за биофармацевтичен химичен синтез, работилници за екстракция на TCM и зони за инжекционна стерилизация.

2.Зони за втвърдяване в цехове за опаковане на електронни компоненти и чипове, както и периметърни прегради в цехове за запояване на печатни платки.

3.Системи за заграждения за медицински чисти пространства като болнични операционни зали, интензивни отделения и подвижни болници.

4.Чисти работилници, изискващи ниско образуване на прах и лесно почистване, като помещения за охлаждане на храни за термична обработка и зони за опаковане след стерилизация.

5.Чиста среда със средна до висока температура, включително чисти зони около високотемпературни пещи за синтероване за фотоволтаични клетки и чисти цехове за отгряване за дълбока обработка на стъкло.

Често задавани въпроси

1. Как панелите от каменна вата за чисти помещения се сравняват с панелите EPS по отношение на пожарната безопасност?

Панелите от каменна вата са незапалими клас А, докато EPS панелите са запалими и обикновено нямат пожароустойчивост, освен ако не са обработени със забавители на горенето. За всяка чиста стая с изисквания за пожароустойчивост каменната вата е по-безопасният избор. EPS може да се разглежда само в зони, където противопожарните кодекси позволяват запалими материали.

2. Каква плътност на каменната вата трябва да се използва за стенни панели за чисти помещения?

За стенните панели е обичайна плътност на сърцевината от 100–120 kg/m³. По-високите плътности (до 140 kg/m³) могат да подобрят твърдостта и пожароустойчивостта, но също така да увеличат теглото. Подходящата плътност зависи от дебелината на панела, обхвата и структурните изисквания. Нашият технически екип може да помогне с избора.

3. Могат ли панелите от каменна вата да се използват около високотемпературно оборудване?

да Сърцевината от каменна вата може да издържи на продължителни температури до 750°C, което я прави подходяща за зони в близост до високотемпературно оборудване като пещи за синтероване или стерилизационни автоклави. Стоманените облицовки и лепилата обаче имат по-ниски температурни граници, така че панелът не трябва да се излага на директен пламък или прекомерна топлина без допълнителна защита.

4. Как трябва да се уплътняват фугите на панелите в чисти помещения с висока влажност?

В среда с висока влажност фугите трябва да бъдат запечатани с неутрален, антимикробен уплътнител, съвместим с покритието на панела. Уплътнителят трябва да се нанася непрекъснато по протежение на фугата тип "перо и жлеб" и всички празнини трябва да бъдат запълнени преди окончателното завършване. Препоръчва се редовна проверка на целостта на уплътнителя.

5. Каква документация е налична за проверка на съответствието?

Можем да предоставим протоколи от тестове за производителност на горене (GB 8624-2012), топлопроводимост и други подходящи параметри. Предлагат се и сертификати за материали за стоманените облицовки и сърцевината от каменна вата. Моля, свържете се с нашия екип по продажбите с вашите специфични изисквания към документацията.
