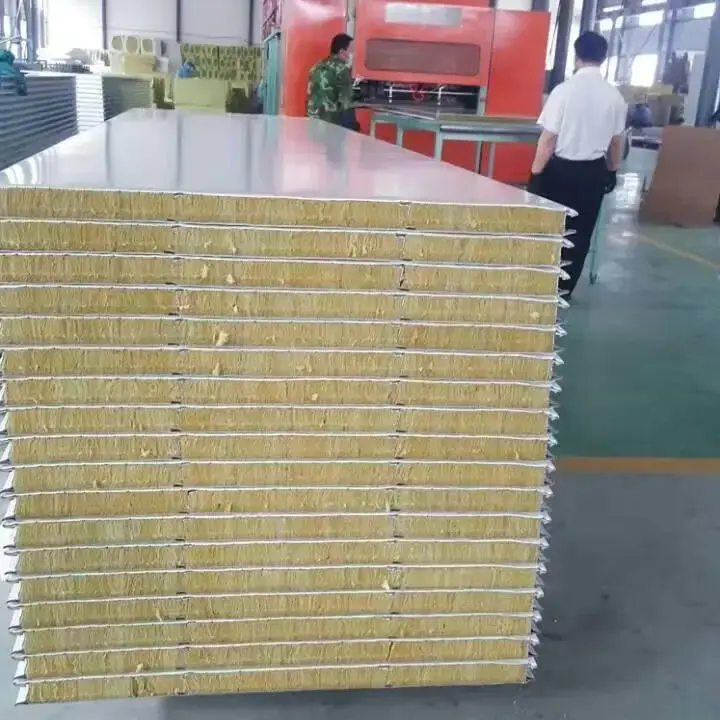

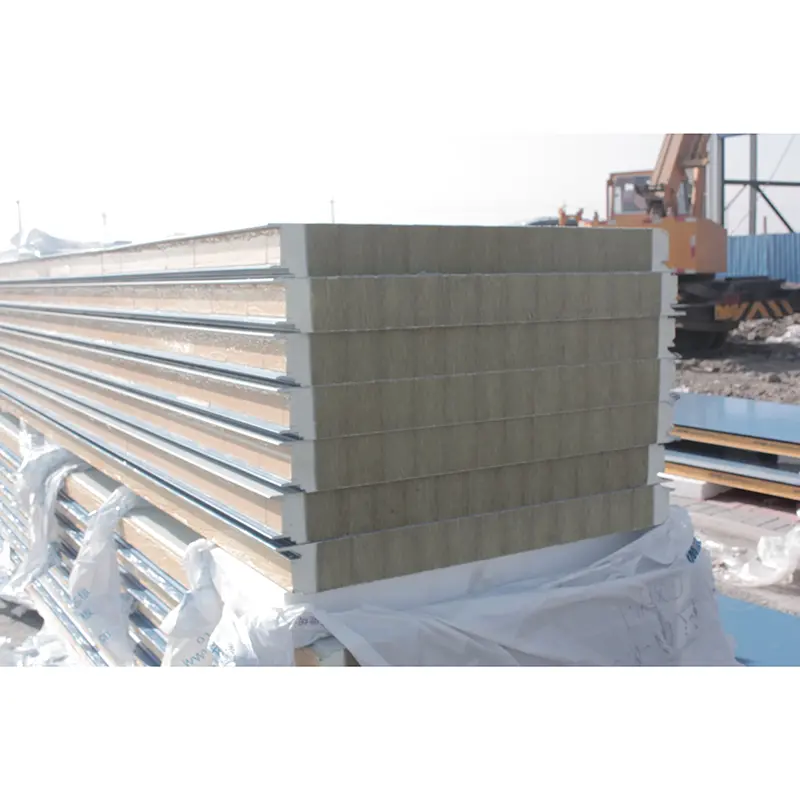

Сандвич панелите от минерална вата са композитни панели, състоящи се от метални облицовки и сърцевина от каменна вата. Сърцевината се произвежда от естествени руди като базалт и доломит, които се стопяват при високи температури, влакнести чрез центробежен процес с четири ролки, третират се със свързващи вещества и водоотблъскващи вещества и след това се втвърдяват на ленти. Преди ламиниране лентите на сърцевината се нарязват и завъртат на 90 градуса, така че ориентацията на влакната да е перпендикулярна на повърхността на панела. Това подобрява якостта на натиск и устойчивостта на огъване.
Облицовъчните материали включват стомана с цветно покритие, поцинкована стомана или стомана с покритие от Al-Zn сплав с дебелина от 0,4 mm до 0,8 mm. Наличните повърхностни покрития са полиестер (PE), силикон-модифициран полиестер (SMP), високоустойчив полиестер (HDP) или PVDF флуоровъглерод. Плътността на сърцевината от каменна вата варира от 100 kg/m³ до 150 kg/m³, със 120 kg/m³ като стандартна опция. Сърцевината е залепена към металните облицовки с лепило с висока якост, за да образува интегриран панел.
Дебелината на панела може да бъде персонализирана от 50 mm до 150 mm според изискванията на проекта. Ефективната ширина обикновено е 900 mm или 1000 mm, като 1000 mm се използва за гофрираните профили. Дължината на панела може да достигне до 15 000 mm, в зависимост от условията на транспортиране.
| Индикатор за ефективност | Параметър / Спецификация | Основа или забележки |
|---|---|---|
| Изпълнителен стандарт | GB/T 23932-2009 | Топлоизолационни сандвич панели с метално покритие за строителство |
| Облицовъчен материал | Стомана с цветно покритие / Поцинкована стомана / Стомана с покритие от Al-Zn | Дебелина 0,4–0,8 mm |
| Основен материал | Каменна вата (базалтово влакно) | Влакна, перпендикулярни на повърхността на панела; съдържанието на шлакова вата е изключено |
| Плътност на ядрото | 100–150 kg/m³ | Стандартно 120 kg/m³ |
| Топлопроводимост | ≤0,043 W/(m·K) | Измерено при стайна температура |
| Сила на свързване | >0,06 MPa | Между облицовката и сърцевината |
| Peel Bond Area | ≥85% | На обелена повърхност |
| Капацитет на натоварване при огъване | ≥0,5 kN/m² при деформация L₀/250 | Стандартно минимално изискване |
| Ефективност на горене | Клас А (незапалим) | GB 8624 клас A (A1) |
| Оценка на пожароустойчивост | 50 mm ≥ 60 минути; 100 mm ≥ 120 минути; 150 мм ≥ 180 мин | Проверен чрез тестове за огнеустойчивост |
| Обща дебелина | 50–150 mm | Възможност за персонализиране |
| Ефективна ширина | 900–1000 мм | Перо и канал 900–1000 mm; велпапе 1000 мм |
Сърцевината от каменна вата е неорганичен влакнест материал, който отговаря на стандарта GB 8624 клас A (A1) за незапалими материали. Тестовете за огнеустойчивост са потвърдили, че сандвич панел от каменна вата с дебелина 50 mm осигурява продължителност на огнеустойчивост от поне 60 минути, панел от 100 mm най-малко 120 минути и панел от 150 mm най-малко 180 минути. Ядрото може да издържи на температури над 1000°C. Той не гори, не се топи и не произвежда разтопени капчици, когато е изложен на огън, и не отделя токсични изпарения. Това изпълнение отговаря на задължителните изисквания за пожарна безопасност за материалите за обвивка на сгради, включително тези, посочени в Кодекса за проектиране на чисти помещения. Проект за обществена поръчка от Huainan Mining Group изрично изисква клас A на пожароустойчивост за сандвич панели от каменна вата, отразявайки критичното изискване за пожарна безопасност в промишлени приложения.
Топлинната проводимост на сърцевината от минерална вата варира от 0,040 W/(m·K) до 0,048 W/(m·K), като стойността не надвишава 0,043 W/(m·K) при температура на околната среда. Сандвич панел от каменна вата с дебелина 100 mm има коефициент на топлопреминаване от не повече от 0,404 W/(m²·K), което директно отговаря на националния стандарт за 75% намаление на консумацията на енергия в сградата. Сърцевините от каменна вата бяха използвани в стенните и покривните системи на проекта на BASF Zhanjiang Verbund Site, като ефективно намаляват преноса на топлина между вътрешните и външните пространства и намаляват потреблението на енергия във фабричните и офис зони.
Силата на свързване между металните облицовки и сърцевината от минерална вата трябва да бъде по-голяма от 0,06 MPa. При тестовете за отлепване основният материал, оставащ върху металните облицовки, трябва да бъде равномерно разпределен и да покрива най-малко 85% от залепената повърхност. Когато деформацията в средата на обхвата достигне L₀/250, капацитетът на натоварване при огъване трябва да бъде не по-малък от 0,5 kN/m². За един огнеупорен сандвич панел от минерална вата с дебелина 100 mm, измереният капацитет на натоварване на огъване достигна 2,68 kN/m², което значително надвишава минималното изискване. Плътността на сърцевината от 120 kg/m³ и ориентацията на влакната, перпендикулярна на повърхността на панела, осигуряват структурна твърдост и ефективност при огъване при продължителна употреба.
Структурата на порестите влакна на сърцевината от минерална вата осигурява измеримо звукопоглъщане. Панел с дебелина 50 мм постига претеглена стойност на звукоизолация от 29 dB, като ефективно намалява вътрешния шум, причинен от дъжд или удар от градушка върху покрива. Според тестването на ISO 354, ефективността на звукопоглъщане достига DELTA LA = 15,7 dB(A).
Сандвич панелите от каменна вата са валидирани в множество проекти в реалния свят. BASF Zhanjiang Verbund Site, третата по големина интегрирана производствена база на BASF Group в световен мащаб, използва масово системи от сандвич панели от каменна вата за стени и покриви. Продуктът демонстрира устойчивост на атмосферни влияния и структурна стабилност при крайбрежни условия с висока влажност, висока соленост и излагане на тайфун.
Други проекти, включително голям тематичен парк в Шанхай, висока сграда в Пекин и промишлени предприятия в Гуанджоу и Луоянг, са използвали материала за подобряване на топлоизолацията, звукоизолацията и пожарната безопасност.
Проектите за обновяване на покриви в търговската сграда Yixing Yunxi и склада Jingtang включваха пълна подмяна на съществуващите покриви със сандвич панели от каменна вата и добавяне на метални опорни системи за укрепване на конструкцията, подобряване на цялостната носеща способност и устойчивост на вятър.
Сърцевината от каменна вата е незапалима и постига клас А на пожар. Полиуретановите сърцевини обикновено са с оценка B1 или B2. За сгради с високи изисквания за пожарна безопасност, като промишлени предприятия, обществени сгради и чисти помещения, сандвич панелите от каменна вата са по-надеждният вариант.
Поискайте доклади от изпитвания на трети страни от доставчика и проверете ключови показатели като топлопроводимост, якост на свързване, площ на отлепване, рейтинг на огнеустойчивост и производителност при горене спрямо изискванията на GB/T 23932-2009. Проверката на място трябва да включва плоскост на повърхността, еднородност на сърцевината при срязаните ръбове и липса на драскотини по повърхността.
Панелите с PVDF или HDP покрития могат да издържат повече от 20 години при нормални условия на употреба и поддръжка. Действителният експлоатационен живот зависи от корозията в околната среда, излагането на ултравиолетови лъчи, механични повреди и други фактори. Редовната проверка и поддръжка могат да удължат периода на обслужване.
да Дебелината на панела, дължината, цвета на облицовката и вида на покритието могат да бъдат персонализирани. Препоръчително е да потвърдите производствените толеранси, минималните количества за поръчка и сроковете за доставка с производителя по време на фазата на проектиране.

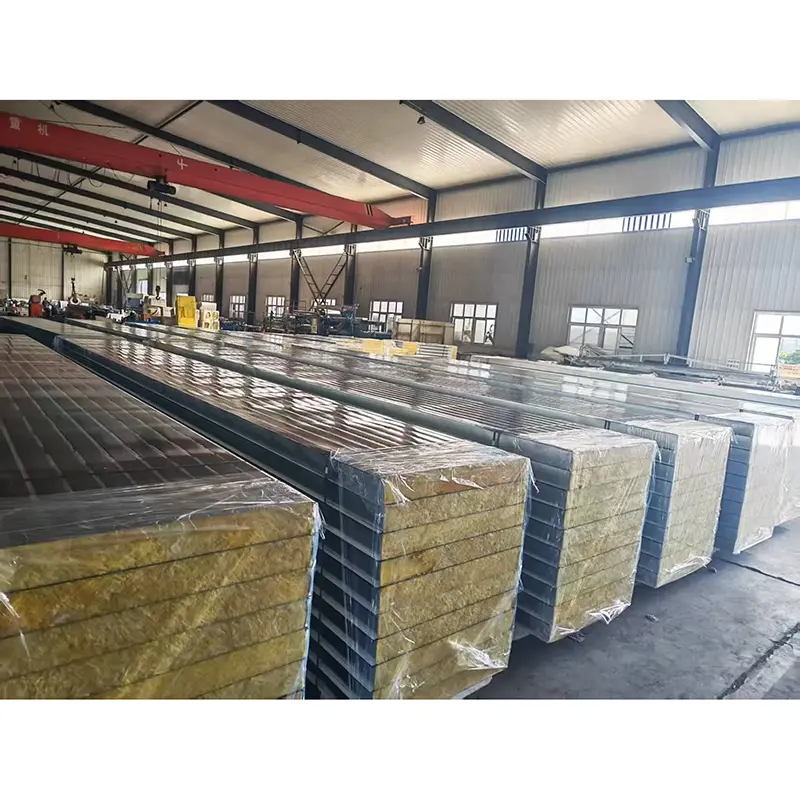

Входящите суровини се проверяват за всяка партида, включително дебелината на облицовката, адхезията на покритието, плътността на сърцевината и ориентацията на влакната. Инспекциите по време на работа обхващат размерите, свързването и качеството на повърхността. Готовите продукти се проверяват за опаковане и подреждане преди изпращане. Всички продукти могат да бъдат доставени с доклади от фабрична инспекция в съответствие с GB/T 23932-2009. Доклади от тестове на трети страни също са достъпни при заявка на проект.
Адрес
No. 17 Guanghai Road, Jinghai Economic Development Zone, Tianjin, Китай
Тел
Електронна поща
