Покривни сандвич панели от каменна вата

Покривните сандвич панели от каменна вата, наричани още композитни панели с метално лице, се състоят от два тънки метални облицовъчни листа, свързани с лек материал на сърцевината. Облицовъчните листове обикновено са с дебелина от 0,4 mm до 0,8 mm и могат да бъдат от поцинкована стомана, стомана с цветно покритие, стомана с покритие от Al-Zn или алуминиева сплав. Основният материал се избира въз основа на изискванията за пожарна безопасност, топлоизолация и бюджет. Обичайните опции за сърцевина са каменна вата, твърд полиуретан (PU) и полистирен (EPS). Облицовките и сърцевината са залепени с лепило, образувайки структура на напрегната кожа. Металните облицовки носят сили на опън и натиск, докато сърцевината пренася напрежението на срязване и държи облицовките разделени, което води до висока твърдост на огъване спрямо теглото на панела.

Преглед на основния материал

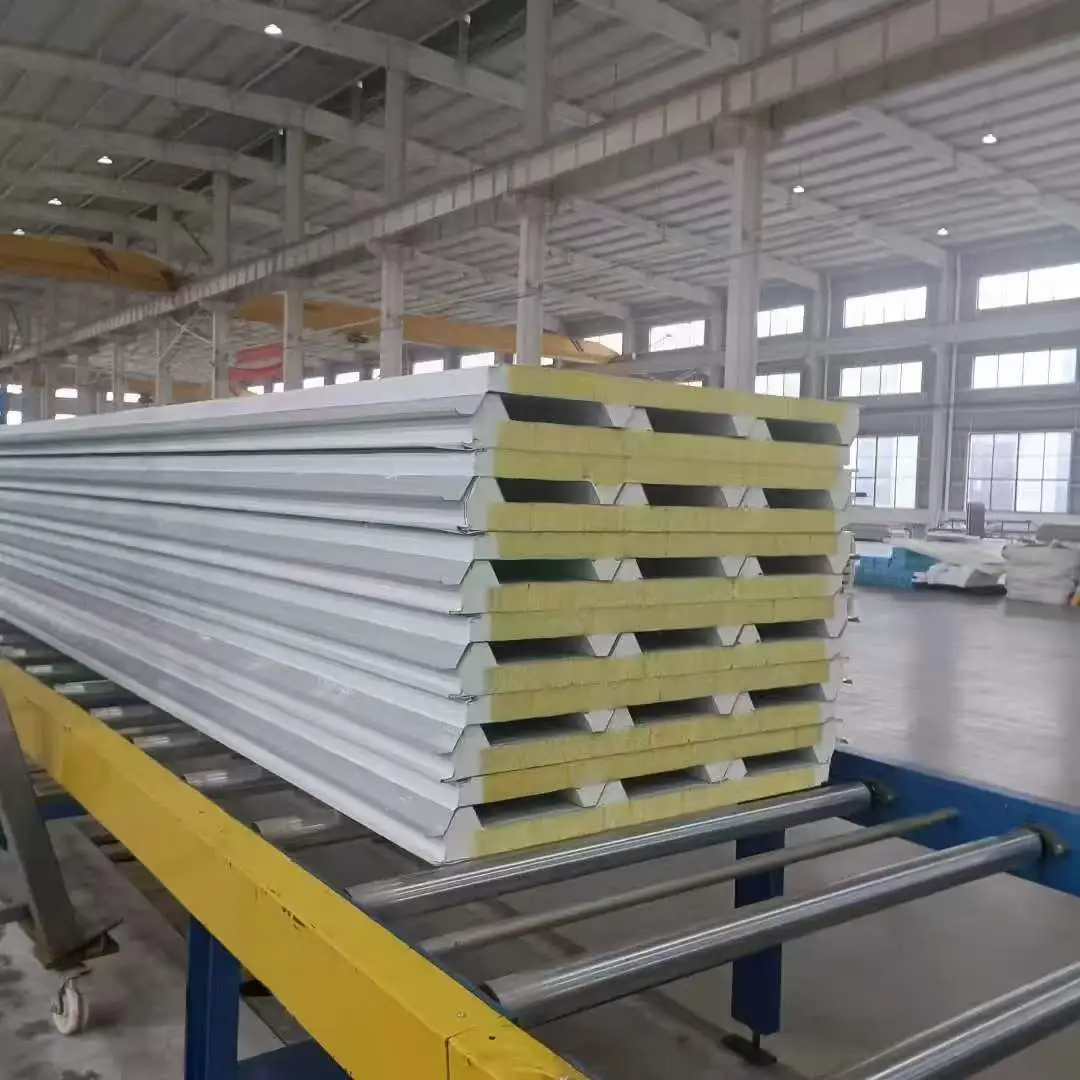

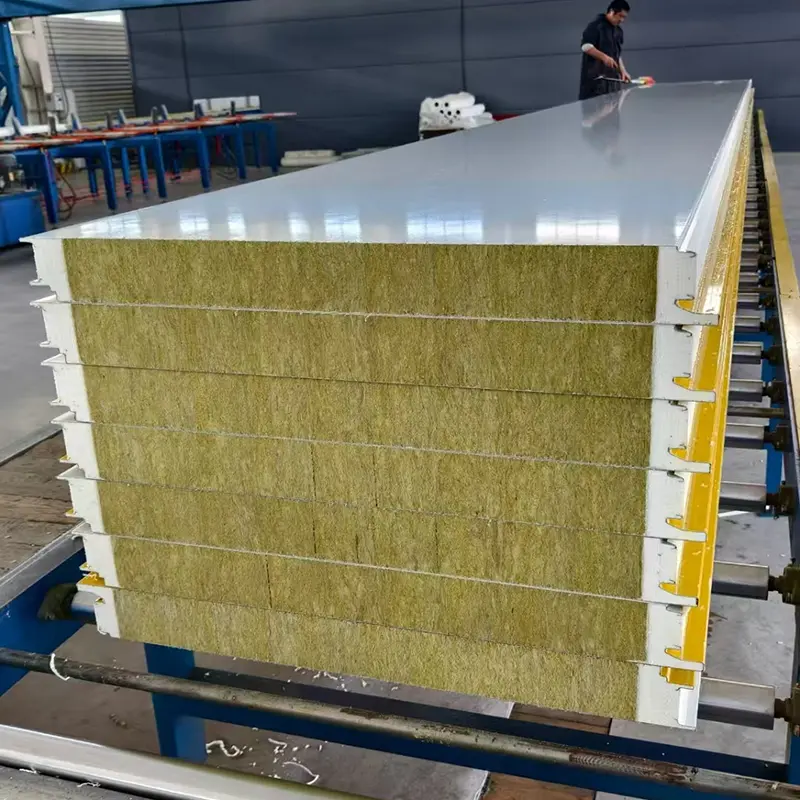

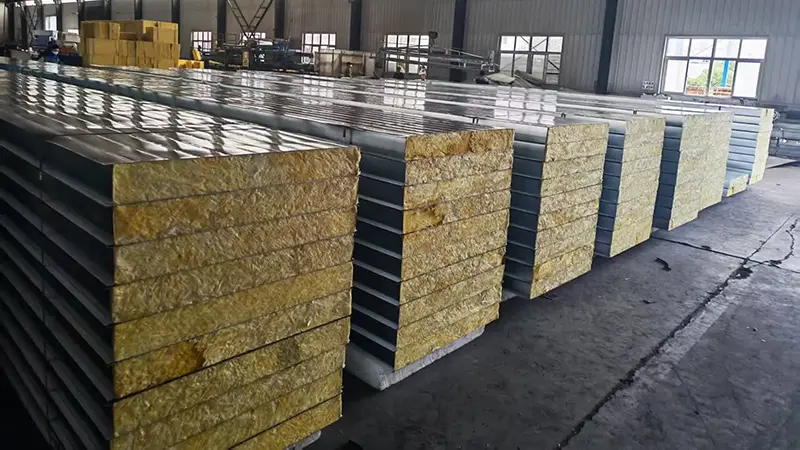

• Сърцевина от каменна вата:Материал от неорганични влакна. Плътност ≥100 kg/m³. Топлопроводимост ≤0,045 W/(m·K). Пожароустойчивост Клас А незапалим.
• Твърдо полиуретаново (PU) ядро:Плътност ≥30 kg/m³. Топлопроводимост ≤0,027 W/(m·K). Най-добро изолационно представяне сред трите. Пожароустойчивост до клас B1.

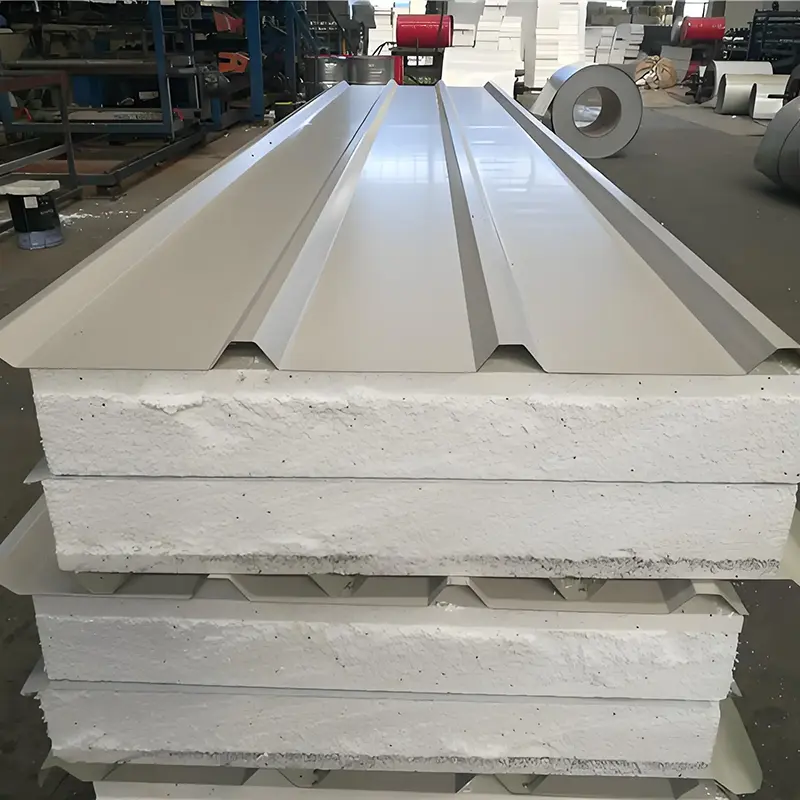

• Ядро от полистирен (EPS):Плътност ≥18 kg/m³. Топлопроводимост ≤0,041 W/(m·K). Икономичен вариант. Пожароустойчивост Клас B2.

Спецификации на размерите

Покривните сандвич панели от каменна вата обикновено са с дебелина от 50 mm до 200 mm с ефективна ширина от 900 mm до 1000 mm. PU сандвич панелите са с дебелина от 30 mm до 100 mm с ефективна ширина от 1000 mm. EPS сандвич панелите се предлагат с дебелина от 50 mm до 250 mm с ефективна ширина от 1150 mm или 1200 mm. Дължината на панела обикновено е до 12 000 mm, а дължините по поръчка могат да бъдат произведени според изискванията на проекта.

Сравнение на производителността

Структурно поведение и проверка

1. Принцип на стресираната кожа

Панелът се държи като I-лъч. Металните облицовки действат като фланци, понасящи напрежения на опън и натиск. Ядрото действа като мрежа, пренасяйки силите на срязване. Увеличаването на дебелината на сърцевината повишава твърдостта на огъване, без да добавя значително тегло, тъй като плътността на сърцевината е ниска. И трите вида сърцевини трябва да отговарят на минимален капацитет на натоварване на огъване от 0,5 kN/m при определената граница на деформация. Панелите от каменна вата и EPS са тествани при L₀/250, докато PU панелите са тествани при L₀/200.

2. Ефективност на свързване и отлепване

Изискванията за якост на свързване варират в зависимост от вида на сърцевината. EPS панелите изискват якост на свързване над 0,1 MPa, PU панелите най-малко 0,09 MPa, а панелите от каменна вата над 0,06 MPa. По време на теста за отлепване основният материал, останал върху облицовката, трябва да бъде равномерно разпределен и да покрива най-малко 85% от залепената площ. Това изискване помага да се потвърди, че облицовките и сърцевината продължават да работят като едно цяло.

3. Пожароустойчивост по тип ядро

Поведението при пожар се определя основно от ядрото. Сърцевините от каменна вата са незапалими и осигуряват степен на огнеустойчивост от поне 60 минути, когато дебелината е 80 mm или повече. PU ядрата могат да достигнат степен на огнеустойчивост клас B1. EPS сърцевините са класифицирани като B2 и са ограничени до зони с ниски изисквания за пожарна безопасност. Противопожарните кодове на проекта трябва да ръководят избора на ядро.

4. Топлоизолация по тип жила

PU сърцевините предлагат най-ниската топлопроводимост при 0,027 W/(m·K) или по-малко, следвани от EPS при 0,041 W/(m·K) и каменната вата при 0,045 W/(m·K). Изборът трябва да балансира целите за изолация, степен на пожар и бюджет. За дадено изискване за изолация PU панелите могат да бъдат по-тънки от EPS или панелите от каменна вата.

Ръководство за избор на проекти

Кога да изберете Core от каменна вата

Панелите от минерална вата са подходящи за сгради, които изискват незапалими материали за обвивка, като промишлени предприятия с висок риск от пожар, обществени сгради, чисти стаи и зони, където противопожарните кодове изискват материали от клас А. Те също така осигуряват добро звукопоглъщане, което е полезно в шумна среда.

Кога да изберете полиуретанова сърцевина

Панелите с PU сърцевина са подходящи за проекти, при които е необходима максимална топлоизолация в рамките на ограничена дебелина, като хладилни складове, складове с контролирана температура и енергийно ефективни сгради. Техният клас на пожар B1 ги прави приемливи в много приложения, но местните противопожарни разпоредби трябва да бъдат потвърдени.

Кога да изберете сърцевина от полистирол

Основните панели EPS са икономичен вариант за сгради с ниски изисквания за пожарна безопасност, като временни конструкции, селскостопански сгради и някои складове. Те осигуряват добра изолация на по-ниска цена, но рейтингът им B2 ограничава използването им в обитавани или високорискови зони.

Бележки за инсталиране и работа

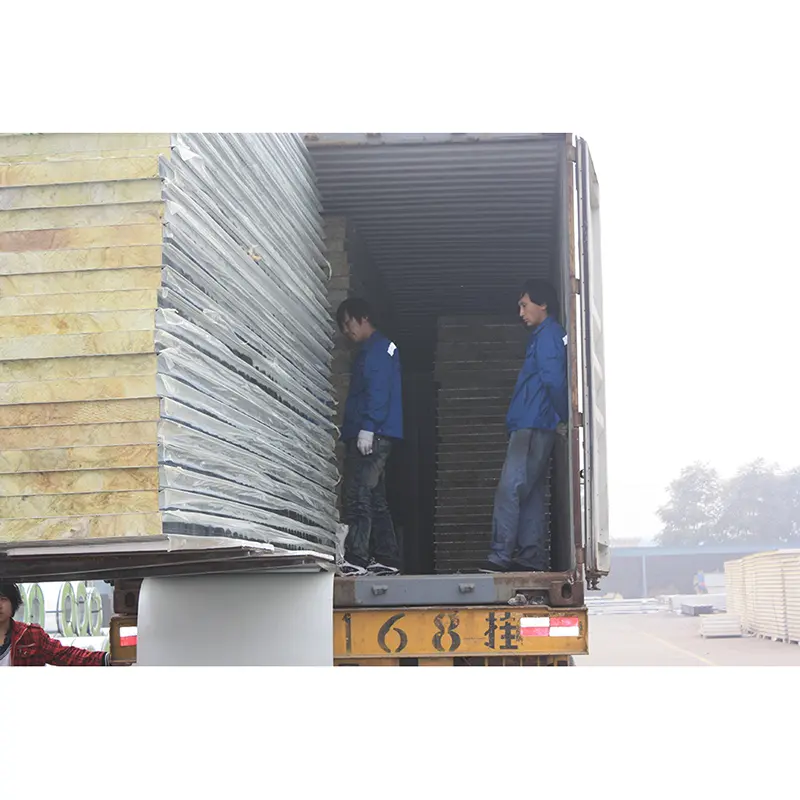

• Използвайте подплатени сапани за повдигане, за да предотвратите повреда на металните облицовки по време на разтоварване и поставяне.
• Нарежете панелите с подходящи инструменти и отстранете остатъците от ръбовете, за да осигурите чисти фуги.
• Уплътнете фугите на панела със съвместим уплътнител или уплътнения, за да поддържате устойчивост на атмосферни влияния и топлинна непрекъснатост.
• Съхранявайте панелите върху равни подпори, защитени от дъжд и пряка слънчева светлина и дръжте опаковката суха преди монтаж.
• Дръжте EPS панелите далеч от открит пламък и източници на висока температура по време на съхранение и монтаж.

Често задавани въпроси

Кой материал на сърцевината предлага най-добра пожарна безопасност?

Каменната вата е единствената негорима опция сред трите и осигурява най-висока пожароустойчивост. PU може да постигне B1, докато EPS е B2. За сгради със строги противопожарни норми обикновено се изисква каменна вата.

Може ли един тип панел да се използва както за стени, така и за покриви?

Да, сандвич панелите могат да се използват както за стени, така и за покриви, но покривните панели може да изискват допълнителни характеристики като по-здрави профили, по-добър дренажен дизайн и по-висока устойчивост на вятър. Потвърдете с производителя, че избраният панел отговаря на изискванията за натоварване на покрива.

Как да реша между PU и EPS, когато степента на пожар не е основна грижа?

PU предлага по-добра топлоизолация на единица дебелина и по-висока якост на свързване, но струва повече. EPS е по-лек и по-евтин. Ако целите за изолация могат да бъдат постигнати с по-дебел EPS панел, това може да е по-икономичният избор. Топлинните изчисления трябва да ръководят решението.

Какви стандарти важат за сандвич панелите?

Съответните стандарти включват JC/T 868 за полиуретанови сандвич панели с метално лице, JC/T 869 за сандвич панели от минерална вата с метално лице и JC/T 689 за полистиренови сандвич панели с метално лице. Спецификациите на проекта и критериите за приемане трябва да се отнасят до тези документи.
