Композитните панели от каменна вата са сглобяеми композитни плочи, създадени чрез залепване на подсилени облицовъчни материали или повърхностни слоеве върху субстрат от плочи от каменна вата. Самият субстрат е продукт от неорганични влакна, направен от суровини като базалт, габро и доломит, обработени чрез топене при висока температура (над 1450°C) и влакнене, с добавяне на свързващи вещества и водоотблъскващи агенти.
Съгласно стандарта JGJ/T 350-2015 (Техническа спецификация за прилагане на топлоизолационни и пожароустойчиви композитни панели), композитните панели се класифицират на неорганични и органични типове, като панелите от минерална вата попадат в неорганичната категория. Те се класифицират допълнително по маса на единица площ в тип I (<20 kg/m²) и тип II (20–30 kg/m²).
Основният материал се състои от ленти от каменна вата с ориентация на влакната, перпендикулярна на повърхността на дъската. Повърхността е подсилена или със слой от фибростъкло, полимерна замазка, или с междинна мембрана на основата на полиуретан-цимент. Ключовите показатели за ефективност са изброени в таблицата по-долу.
| Артикул | Мрежа от фибростъкло - тип полимерен разтвор | Тип мембрана на основата на полиуретан-цимент | Метод на изпитване |
|---|---|---|---|
| Плътност | ≥140 kg/m³ | ≥100 kg/m³ | GB/T 5480 |
| Коефициент на киселинност | ≥1,8 | ≥1,8 | GB/T 5480 |
| Стабилност на размерите | ≤1,0% | ≤0,2% | GB/T 8811 |
| Якост на опън перпендикулярно на повърхността | ≥0,10 MPa | ≥0,10 MPa | GB/T 30804 |
| Топлопроводимост | ≤0,046 W/(m·K) | ≤0,042 W/(m·K) | GB/T 10295/10294 |
| Ефективност на горене | клас А | клас А | GB 8624 |
Препоръчителните размери на продукта са дължина не повече от 1200 mm и ширина не повече от 600 mm. Допустимото отклонение на дебелината е +2 mm / -0 mm. Полимерното покритие върху повърхността на основния материал трябва да бъде равномерно, без непокрити участъци.
Този продукт се състои от поцинкована стомана или стоманена облицовка с цветно покритие (дебелина 0,4–0,8 mm) и сърцевина от каменна вата, свързани заедно с помощта на лепило с висока якост. В сравнение със стандартните плочи от каменна вата, той предлага подобрена цялостна твърдост и капацитет на натоварване при огъване. Металната облицовка също така подобрява устойчивостта на атмосферни влияния и устойчивостта на удар.
Този продукт включва лека облицовка от фибростъкло, залепена към повърхността на плоча от каменна вата. Проектиран за изолация в непрозрачни окачени фасадни системи, той се закрепва към основната стена с помощта на котви и уплътнителна лента за фуги. Той предлага предимства като висока ефективност на конструкцията, относително ниски разходи за материали и лесен монтаж.
Леката композитна плоча от каменна вата с покритие от фибростъкло BBMG Star-Brand® беше използвана в проекта за външни окачени стени на разработката „Tianbao Jiuru Pinzhu“ в икономическата зона на летище Тиендзин. Покривайки площ от над 70 000 квадратни метра, продуктът отговаря на изискванията на проекта за пожароустойчивост, топлоизолация, топлинно екраниране и звукопоглъщане. Същият тип композитна плоча от каменна вата беше използвана и за изолационната система на фасадната окачена стена в проект за обновяване на търговска сграда в центъра на Тиендзин. Сравнителният анализ на строителните процеси, разходите и графици показа подобрения както в качеството на строителството, така и в ползите от проекта.
Системата за изолация на външни стени от тънка мазилка, използваща композитни плоскости от каменна вата, е приложена в проекти като Anqing Dechen Chenyunfu и Xuzhou Greenland High-Speed Rail New City. Системата се състои от композитни плочи от минерална вата, лепила, хоросан за основно покритие, анкери и устойчива на алкали мрежа от фибростъкло. Неговите характеристики включват незапалимост, липса на емисии на токсични газове при излагане на огън, ниска топлопроводимост и устойчивост на атмосферни влияния, заедно със звукоизолационни и абсорбционни способности.
Напълно автоматизирана цифрова производствена линия за композитни плоскости от каменна вата, разработена от изследователския институт на Харбинския технологичен институт (Суджоу), използва 3D технология за армиране и капсулиране. Този подход се справя с предизвикателствата на индустрията като разплитане на влакна след рязане, проблеми със свързването на интерфейса и съвместимост на материалите между слоевете. Позволява прецизен контрол на вертикалната якост на опън (над 100 kPa) и дебелината на покритието (поддържана в рамките на 1–1,5 mm).
Всички параметри, изброени по-долу, се основават на съответните национални или индустриални стандарти. Възможно е персонализиране, за да се отговори на специфични изисквания на проекта.
| Индикатор за ефективност | Параметър/Спецификация | Стандарт/Основа |
|---|---|---|
| Изпълнителни стандарти | GB/T 25975-2010; JGJ/T 350-2015 | Продукти от минерална вата за външна топлоизолация; Техническа спецификация за топлоизолационни и пожароустойчиви композитни панели |
| Основен материал | Каменна вата (базалтово влакно) | Коефициент на киселинност ≥ 1,8 |
| Плътност | 100–150 kg/m³ (тип подсилени вертикални влакна ≥ 140 kg/m³) | |
| Топлопроводимост | ≤ 0,042–0,046 W/(m·K) | Зависи от вида на продукта |
| Якост на опън (перпендикулярно на повърхността) | ≥ 0,10 MPa | Изискване за външни стенни тънкошпакловъчни системи |
| Стабилност на размерите | ≤ 0,2%–1,0% | Зависи от вида на продукта |
| Маса на единица площ | Тип I < 20 kg/m²; Тип II 20–30 kg/m² | |
| Ефективност на горене | Клас А (незапалим) | GB 8624 |
| Температурна устойчивост | ≥ 800°C | |
| Хидрофобност | ≥ 98% |
1. Клас А на пожароустойчивост.Панелите са класифицирани като незапалими клас А съгласно GB 8624. Те не отделят токсични изпарения, когато са изложени на огън, което спомага за изпълнението на задължителните изисквания за пожарна безопасност за високи и обществени сгради.
2. Ефективност на фабричното предварително производство и монтаж.Панелите се произвеждат предварително в контролирана фабрична среда, намалявайки необходимостта от мокри сделки на място. Времето за монтаж може да бъде по-кратко в сравнение с традиционните многослойни изолационни системи. Дължините на панелите могат да бъдат персонализирани, а фабричният процес на залепване допринася за постоянно качество.
3. Подобрена механична производителност.Композитната структура подобрява устойчивостта на удар и устойчивост на срязване в сравнение с необлицованите плочи от минерална вата. Типовете подсилени вертикални влакна постигат якост на опън перпендикулярно на повърхността от най-малко 0,10 MPa.
4. Топлоизолационни характеристики.С топлопроводимост в диапазона 0,042–0,046 W/(m·K), панелите осигуряват стабилна топлоизолация и допринасят за енергийната ефективност на сградата, когато са правилно монтирани.
5. Акустично изпълнение.Структурата на порестите влакна на каменната вата осигурява поглъщане на звука, като спомага за намаляване на предаването на външен и вътрешен шум.
За системи за тънкослойна мазилка на външни стени:Използвайте подсилени композитни плочи от минерална вата с вертикални влакна с якост на опън перпендикулярно на повърхността най-малко 0,10 MPa. Уверете се, че избраният тип плоча е съвместим с определеното лепило и хоросан за основно покритие.
За непрозрачна изолация на фасадни стени:Могат да се използват леки плоскости с лицева повърхност от фибростъкло. Уверете се, че анкерната система и детайлите за уплътняване на фугите са проектирани в съответствие с изискванията на проекта за натоварване от вятър и движение.
За покривни или индустриални приложения:Композитните плоскости от каменна вата с метално покритие предлагат допълнителна здравина и устойчивост на атмосферни влияния. Потвърдете, че металната облицовка и лепилото са подходящи за очакваната работна температура и условия на експозиция.
За проекти със строги изисквания за пожарна безопасност:Всички изброени тук композитни панели от каменна вата са незапалими клас А. Въпреки това, цялостната противопожарна ефективност на стенния монтаж също зависи от детайлите на монтажа, крепежните елементи и обработката на фугите.
1.Външни топлоизолационни композитни системи (ETICS) с тънкослойна мазилка за фасади на сгради.
2.Изолационни слоеве за непрозрачни фасадни стени, като каменни или метални фасадни стени.
3.Топлоизолационни обвивки за покриви и стени на промишлени предприятия и обществени сгради.
4.Строителни енергийно ефективни проекти, изискващи комбинация от пожарна безопасност и строителна ефективност.
Стандартните плочи от каменна вата обикновено се доставят без фабрично нанесен облицовъчен слой и може да изискват допълнително укрепване на място. Композитните панели от каменна вата са предварително произведени с облицовъчен материал (като полимерен разтвор, мрежа от фибростъкло или метален лист), който вече е залепен към сърцевината от каменна вата. Това подобрява управлението, стабилността на размерите и механичната якост и може да опрости монтажа.
За системи за тънкослойна мазилка обикновено се препоръчва подсилена композитна плоскост от каменна вата с вертикални влакна. Той трябва да има якост на опън перпендикулярно на повърхността най-малко 0,10 MPa и плътност най-малко 140 kg/m³. Винаги потвърждавайте съвместимостта с определеното лепило и хоросан за основно покритие.
Да, сърцевината от каменна вата е неорганичен материал и панелите са класифицирани като незапалими клас А съгласно GB 8624. Въпреки това, огнеустойчивостта на пълния стенен монтаж зависи също от облицовъчния материал, лепилото, крепежните елементи и детайлите на монтажа.
Да, размерите на панелите често могат да бъдат персонализирани, за да отговарят на изискванията на проекта. Стандартните препоръки са максимална дължина от 1200 mm и максимална ширина от 600 mm за подсилени плоскости с вертикални влакна. Дъските с метално лице и леките плоскости с лице от фибростъкло могат да имат различни възможности за размер. Моля, свържете се с нашия технически екип с вашите конкретни размери.
Ключовите стандарти включват GB/T 25975-2010 за продукти от минерална вата, използвани във външна топлоизолация, и JGJ/T 350-2015 за прилагане на топлоизолация и огнеустойчиви композитни панели. Посочените методи за изпитване включват GB/T 5480 за коефициент на плътност и киселинност, GB/T 8811 за стабилност на размерите, GB/T 30804 за якост на опън и GB 8624 за ефективност при горене.

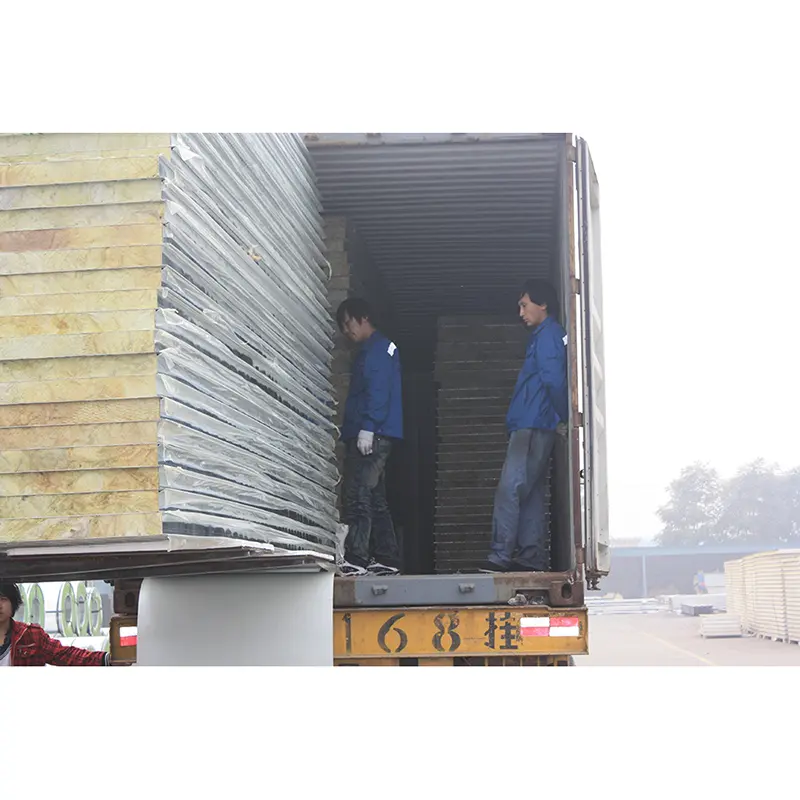

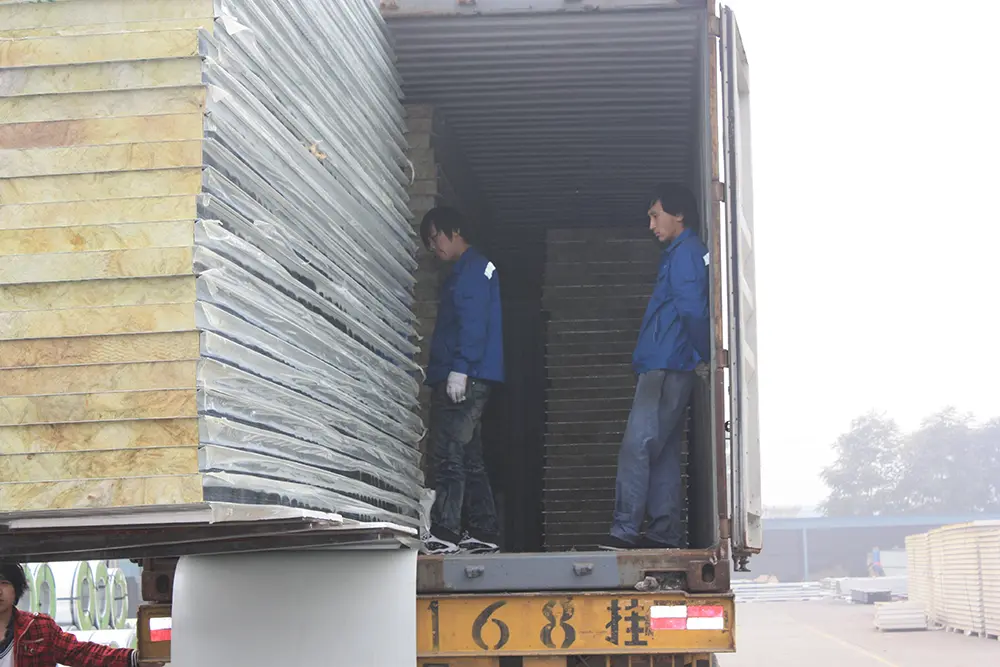

Панелите трябва да се съхраняват плоски на сухо, покрито място, далеч от пряка слънчева светлина и влага. Избягвайте да подреждате твърде високо, за да предотвратите деформация. По време на работа използвайте подходящо оборудване за повдигане и избягвайте влачене или изпускане на панелите. Следвайте инструкциите за монтаж на производителя за рязане, анкериране и обработка на фуги.
