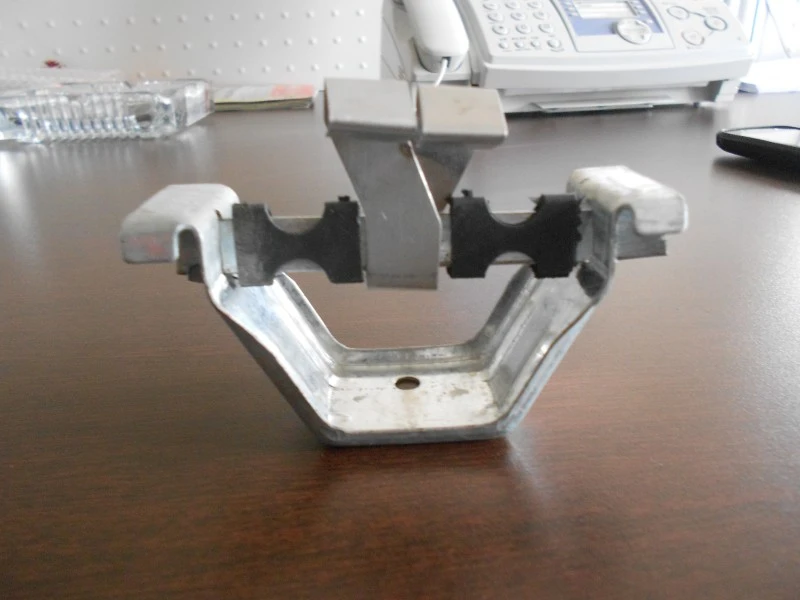

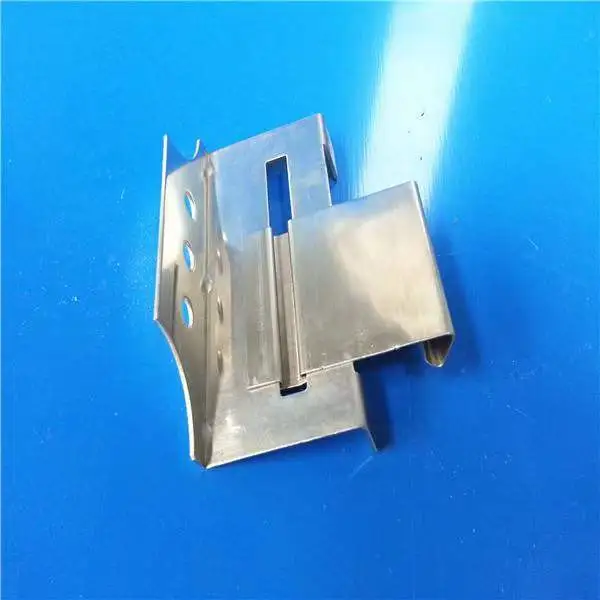

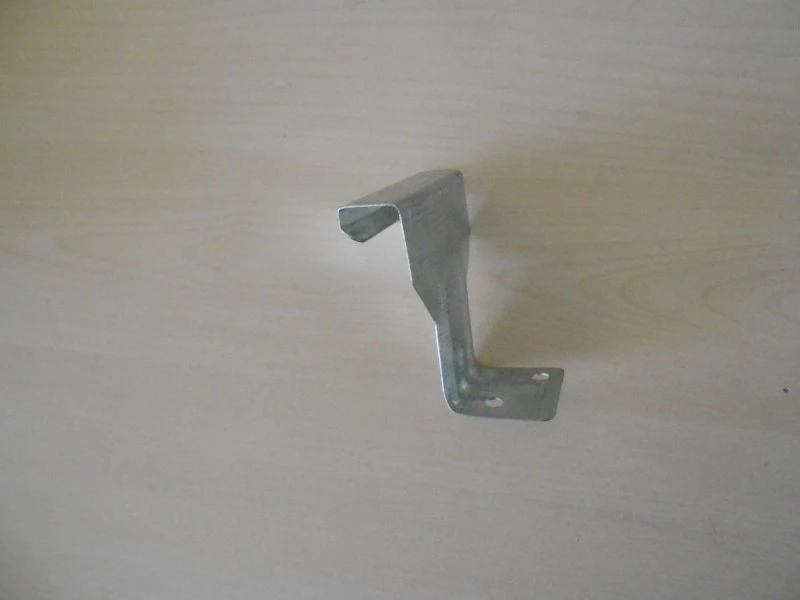

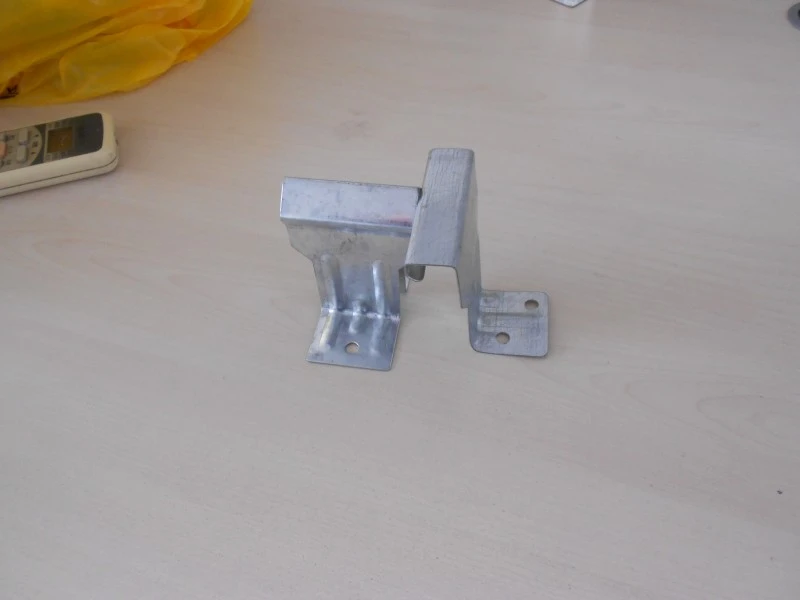

Скрита закопчалка с щипка

Скритите скоби осигуряват скрита връзка между строителните панели и носещата конструкция. Щипката се захваща с основно ребро, фиксирано към гредата или скобата, като държи панела без винтове през повърхността на панела. Този подход запазва всички крепежни елементи вътре в шевовете на панела, осигурявайки чиста външност и премахвайки пътищата на теч, свързани с откритите винтове и уплътнителя. SENBO доставя тези скоби с проверки на размерите на дълбочината на прореза, дължината на крака и дебелината на материала, а производственият процес включва периодично тестване на якостта на захващане.

Материали и производство

Щипките са направени от неръждаема стомана 304 като стандарт, като 430 и 201 са налични за специфични бюджети. Стомана Q235B с горещо поцинковане се използва за по-тежки структурни скоби. Щипките от неръждаема стомана се произвеждат чрез студено пресоване или щамповане от лентов материал. Щипките Q235B обикновено се изработват от горещо валцована плоча с минимална дебелина 5 mm и се формират чрез хидравлично студено пресоване, за да се поддържа здравина и точност на размерите.

Размери и класификация

Вътрешната височина на скобата се определя от дълбочината на слота на панела. Обичайните вътрешни височини варират от 2,6 mm до 10 mm, с дължина на крака от 7,5 mm и дебелина на материала от 0,5 mm до 1,5 mm за неръждаема стомана. Диаметърът на болта е 12 mm със степен на якост най-малко 8,8. Щипките се класифицират според приложението на щипки за стенни панели, щипки за покривни панели и щипки за подови панели. По материал се разделят на скоби от неръждаема стомана и горещо поцинковани стоманени скоби.

Технически спецификации

Проверка на ефективността

1. Механично поведение

Механичните изисквания за скрити скоби се основават на GB 15831 и свързаните индустриални стандарти. Тестовете за устойчивост на приплъзване изискват изместване не повече от 7,0 mm при натоварване от 7,0 kN и не повече от 0,5 mm при 10,0 kN. Скобата не трябва да се поврежда при 25,0 kN. Твърдостта на усукване изисква ъгъл не повече от 4 градуса при 900 N·m въртящ момент. Изцяло стоманените студено пресовани скоби, тествани от SENBO, отговарят на тези ограничения.

2. Устойчивост на корозия

304 скоби от неръждаема стомана са били подложени на тестове със солен спрей и показват подходяща устойчивост на корозия за излагане на открито. Горещо поцинкованите щипки Q235B имат минимално цинково покритие от 150 g/m² на страна, което осигурява дълготрайна защита при нормални атмосферни условия. Изборът на материал трябва да съответства на средата на проекта.

3. Покривни приложения

При покриви със стоящи шевове, скрити скоби държат панелите към опорните скоби без повърхностни прониквания. Това позволява на покривните панели да се движат с термично разширение и свиване, докато остават фиксирани в скобите. Резултатът е покривна повърхност без открити отвори за винтове, което намалява вероятността от проникване на вода и подобрява дългосрочната хидроизолация. Методът със скрита скоба се използва в 360° системи със стоящ шев за промишлени покриви с голям размах.

4. Монтаж на стенен панел

За стенни панели скритите скоби позволяват монтаж без пирони, поддържайки повърхността на панела чиста. При комплектите за облицовка на прозорците скритата връзка покрива отрязаните ръбове на панелите с цветно покритие, като ги предпазва от директен контакт с дъжд и намалява риска от ръжда по краищата. Този метод на монтаж отговаря на изискванията за архитектурен външен вид.

Характеристики на продукта

• Скрита връзка:Закрепващите елементи остават вътре в шева на панела, осигурявайки чист външен вид без открити винтове.
• Без панелни прониквания:Тъй като винтовете не минават през панела, рискът от изтичане на пътища и корозия в дупките е намален.
• Материални опции:304 неръждаема стомана за висока устойчивост на корозия; горещо поцинкована Q235B за тежка структурна употреба.
• Гъвкавост на размерите:Вътрешни височини от 2,6 мм до 10 мм позволяват съвпадение с различни дълбочини на слотовете на панела.
• Тествано представяне:Устойчивостта на приплъзване, структурната цялост и устойчивостта на усукване са проверени до стандартните граници.

Типични приложения

• Скрити връзки за метални покривни системи със стоящ шев.
• Скрити крепежни елементи за метални стенни панели и някои дървени облицовъчни системи.
• Монтаж на стегнати шевове за външна настилка, включително обработена дървесина и дървесно-пластмасов композит.
• Скрити мигащи скоби за стоманени рамки за прозорци с цветно покритие.

Бележки за инсталиране и работа

• Уверете се, че вътрешната височина на скобата съответства на дълбочината на слота на панела, преди да поръчате.
• Използвайте посочените стойности на степента на болта и въртящия момент по време на монтажа. Прекомерното затягане може да повреди скобата или панела.
• За скоби от неръждаема стомана избягвайте контакт с инструменти от въглеродна стомана, които могат да оставят остатъци от желязо и да причинят повърхностна ръжда.
• Съхранявайте щипките на сухо място. Поцинкованите скоби трябва да се държат далече от киселинни или алкални материали, които могат да повредят цинковото покритие.
• Проверете зацепването на скобата след монтажа. Панелът трябва да стои стабилно без движение перпендикулярно на шева.

Контрол на качеството и документация

Доставчиците трябва да предоставят сертификати за материали за неръждаема стомана или поцинкована стомана. Докладите от изпитванията за устойчивост на приплъзване, структурна цялост и устойчивост на усукване трябва да бъдат налични, ако това се изисква от проекта. Проверките при получаване на място трябва да проверяват размерите, степента на материала и състоянието на повърхността. За големи поръчки могат да бъдат тествани примерни клипове, за да се потвърди ангажираността с действителния профил на панела.

Съображения за избор

• Потвърдете размерите на слота на панела и изберете съответстващата вътрешна височина на скобата.
• Изберете материала на скобата въз основа на корозионната среда и структурното натоварване.
• За покривни приложения проверете дали разстоянието между скобите отговаря на проектните изисквания за повдигане от вятъра.
• Проверете дали степента и размерът на болта са съвместими с носещата конструкция.
• За скоби от неръждаема стомана поискайте данни от теста за солен спрей, ако сградата е близо до брега или в индустриална зона.

Често задавани въпроси

Как да избера правилната височина на клипса?

Вътрешната височина на скобата трябва да съответства на дълбочината на слота на използвания панел. Измерете слота на панела или вижте спецификацията на производителя на панела. Прекалено високата скоба ще попречи на пълното захващане, докато твърде късата може да позволи движение или разцепване.

Могат ли скритите скоби да се използват с всички материали за панели?

Скритите скоби са предназначени за панели със съвместим слот или профил на шев. Металните панели със стоящи шевове или преплитащи се ръбове работят добре. Някои дървени панели също могат да използват скрити скоби, ако процепът е обработен правилно. Винаги потвърждавайте съвместимостта както с доставчиците на панела, така и с клипса.

Каква е разликата между скоби от неръждаема стомана и поцинкована стомана?

Щипките от неръждаема стомана, особено клас 304, предлагат по-добра устойчивост на корозия и са предпочитани за крайбрежни или влажни среди. Скобите от поцинкована стомана са по-здрави и често се използват за тежки структурни връзки, но цинковото покритие може да не издържи толкова дълго в агресивни атмосфери. Изборът зависи от експозицията на околната среда на проекта и изискванията за натоварване.

Подходящи ли са скритите щипки за райони със силен вятър?

Да, скритите щипки се използват в райони със силен вятър, особено при покривни системи със стоящ шев. Щипките трябва да бъдат разположени на разстояние според проектното натоварване от вятър, а материалът и дебелината на щипката трябва да са подходящи. Изчисленията на повдигането на вятъра трябва да се извършат за конкретния проект.
